Orange Pi 3B : Un SBC Rockchip RK3566 avec M.2 NVMe SSD et 8 Go de RAM

Orange Pi 3B : Un Sbc Rockchip Rk3566 Avec M.2 Nvme Ssd Et 8 Go De Ram

Présentation de l’Orange Pi 3B

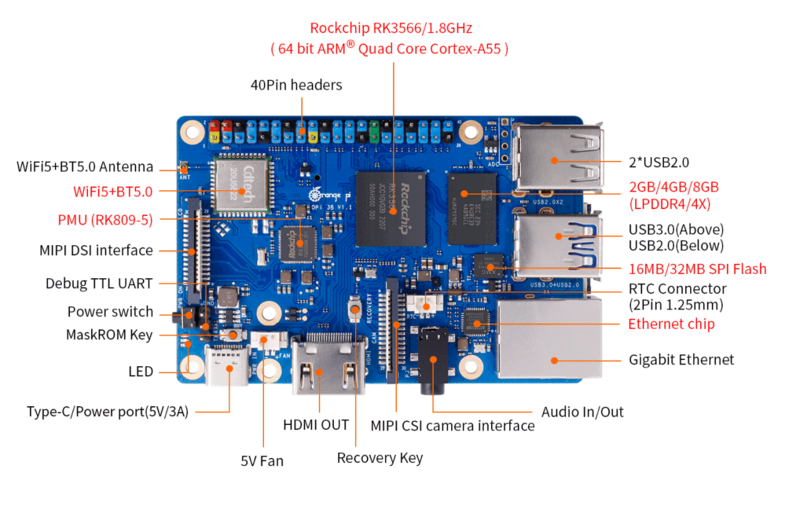

L’Orange Pi 3B est une carte mère (Single-Board Computer) alimentée par le processeur Rockchip RK3566. Avec sa forme similaire à celle du célèbre Raspberry Pi 3B, cette carte offre des performances supérieures, une mémoire allant jusqu’à 8 Go de RAM, et prend en charge diverses options de stockage, y compris un emplacement M.2 pour les SSD NVMe ou SATA III. Voici un aperçu des spécifications techniques clés :

Processeur et Graphiques

  • Processeur : Cortex-A55 quad-core cadencé jusqu’à 1,8 GHz.
  • GPU : Arm Mali-G52 2EE avec prise en charge des graphiques OpenGL ES 1.1/2.0/3.2, OpenCL 2.0 et Vulkan 1.1.

Unité de Traitement Neuronal (NPU)

  • Accélérateur d’intelligence artificielle RKNN NPU intégré avec des performances de 0,8 TOPS@INT8.
  • Prise en charge des modèles d’architecture Caffe, TensorFlow, TFLite, ONNX, PyTorch, Keras et Darknet.

Unité de Traitement Vidéo (VPU)

  • Décodage vidéo 4K@60fps H.265/H.264/VP9.
  • Encodage vidéo H.265 1080P@100fps.
  • Encodage vidéo H.264 1080P@60fps.

Mémoire et Stockage

L’Orange Pi 3B est disponible en trois configurations de mémoire LPDDR4/4x : 2 Go, 4 Go et 8 Go. En ce qui concerne le stockage, vous avez plusieurs options :

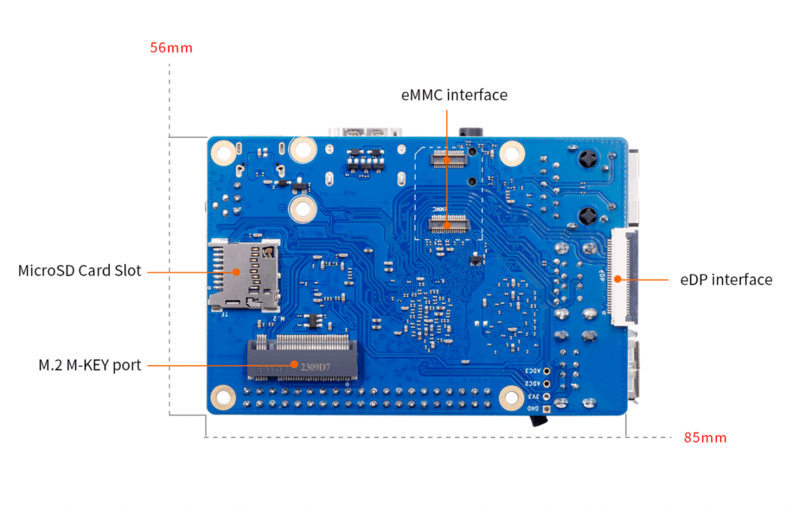

  • Emplacement M.2 M-Key : Prend en charge les SSD SATA III ou NVMe PCIe 2.0.
  • Emplacement pour module eMMC : Capacités disponibles de 16 Go, 32 Go, 64 Go, 128 Go ou 256 Go.
  • Slot pour carte MicroSD.
  • Flash SPI : Choix entre 16 Mo ou 32 Mo.

Interfaces Vidéo et Caméra

  • Sortie HDMI 2.0 prenant en charge jusqu’à 4K@60fps.
  • Connecteurs MIPI DSI 2 voies et eDP 1.3.
  • Connecteur MIPI CSI 2 voies pour caméra.

Connectivité

  • Port Ethernet Gigabit RJ45 via le transceiver YT8531C.
  • Module sans fil Wi-Fi 5 (802.11ac) et Bluetooth 5.0 via le module CDTech 20U5622.

Ports USB

  • 1 port USB 3.0 en mode hôte.
  • 2 ports USB 2.0 en mode hôte.
  • 1 port USB 2.0 prenant en charge le mode hôte et le mode périphérique.

Extension et GPIO

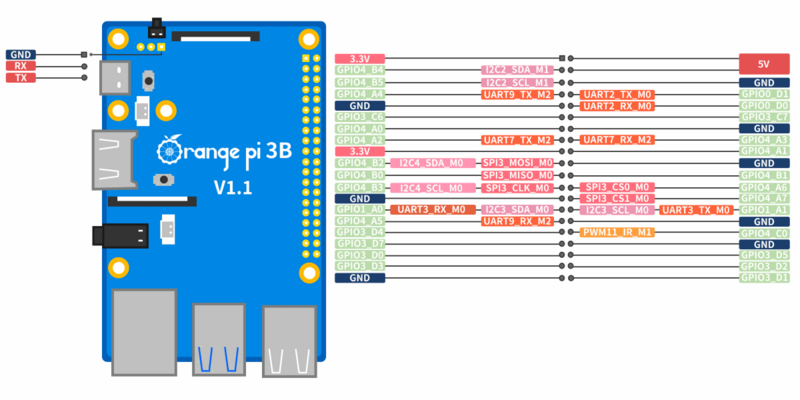

  • Connecteur GPIO compatible avec les broches Raspberry Pi, offrant jusqu’à 28 GPIO, UART, SPI, I2C et PWM.

Alimentation

L’Orange Pi 3B est alimenté par un port USB Type-C prenant en charge une entrée de 5V/3A. Le PMIC Rockchip RK809-5 est responsable de la gestion de l’alimentation.

Orange Pi 3B : Un Sbc Rockchip Rk3566 Avec M.2 Nvme Ssd Et 8 Go De Ram
Image 12
Image 10

Autre: Arduino Nano RP2040 Connect: La plateforme ultime pour les projets IoT intelligents

Options de Système d’Exploitation

L’Orange Pi propose une large gamme de systèmes d’exploitation pour l’Orange Pi 3B, adaptés aux besoins des makers. Vous avez le choix parmi les options suivantes :

  • Android 11
  • Ubuntu 22.04
  • Ubuntu 20.04
  • Debian 11
  • Debian 12
  • OpenHarmony 4.0 Beta1
  • Orange Pi OS (Arch)
  • Orange Pi OS (OH) basé sur OpenHarmony

Utiliser l’Orange Pi 3B dans vos Projets

L’Orange Pi 3B est un excellent choix pour les makers cherchant à construire des projets exigeants en termes de performances et de stockage. Voici quelques domaines où cette carte mère peut briller :

Projets d’Intelligence Artificielle

Grâce à son accélérateur NPU performant, l’Orange Pi 3B est idéal pour les projets d’intelligence artificielle. Vous pouvez développer des applications d’apprentissage machine, de vision par ordinateur ou de traitement du langage naturel avec facilité.

Média Center

Avec sa capacité de décodage vidéo 4K, l’Orange Pi 3B peut être utilisé comme un centre multimédia puissant. Vous pouvez créer votre propre lecteur multimédia ou utiliser des applications de diffusion en continu pour profiter de vos contenus préférés en haute définition.

Stockage en Réseau

L’emplacement M.2 pour SSD et le port Ethernet Gigabit permettent à l’Orange Pi 3B de fonctionner comme un serveur de stockage en réseau (NAS). Vous pouvez créer votre propre système de stockage sécurisé et accéder à vos fichiers de manière centralisée sur votre réseau domestique.

Projets Domotiques

Avec les interfaces GPIO et les capacités d’extension, vous pouvez intégrer l’Orange Pi 3B dans des projets domotiques personnalisés. Contrôlez vos appareils connectés et surveillez votre maison avec cette carte mère polyvalente.

Conclusion

L’Orange Pi 3B est une carte mère puissante et polyvalente qui ouvre de nombreuses possibilités créatives aux makers et aux bricoleurs. Avec son processeur Rockchip RK3566, sa mémoire extensible jusqu’à 8 Go et ses multiples options de stockage, cette carte est prête à répondre aux exigences de projets variés. Qu’il s’agisse d’applications d’intelligence artificielle, de centres multimédias ou de projets domotiques, l’Orange Pi 3B peut vous accompagner dans votre voyage créatif.

Alors, qu’attendez-vous ? Laissez libre cours à votre imagination et commencez dès aujourd’hui votre aventure avec l’Orange Pi 3B !
