Abaisseur de tension MP2307 3A

Abaisseur de tension MP2307 3A – Module Buck 3A avec Régulation de Tension

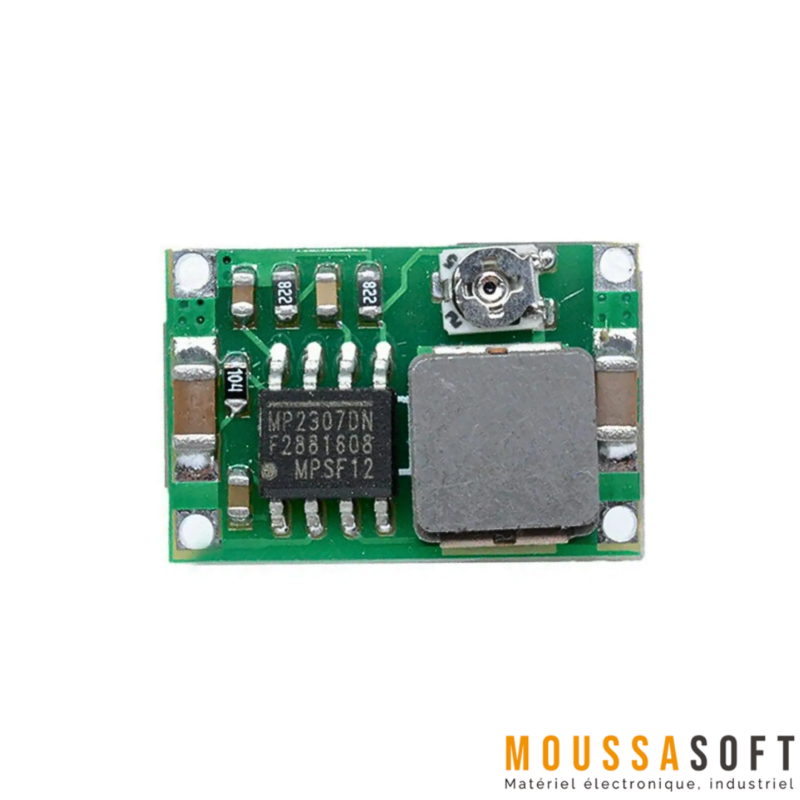

Le convertisseur abaisseur MP2307 est un module efficace conçu pour réduire la tension d’entrée à une tension de sortie régulée, idéal pour les systèmes alimentés en courant continu où une réduction de la tension est nécessaire. Ce module, souvent utilisé dans les applications d’alimentation pour microcontrôleurs, systèmes embarqués et projets DIY, permet d’ajuster la tension de sortie via un potentiomètre intégré, rendant l’alimentation adaptable aux besoins spécifiques de divers circuits.

Caractéristiques Techniques :

1. Puce principale : MP2307DN – Convertisseur Buck synchrone
2. Tension d’entrée : 4,75V à 23V DC
3. Tension de sortie ajustable : 1V à 17V (réglable avec le potentiomètre)
4. Courant maximal : 3A (avec une recommandation de 1,8A en continu)
5. Efficacité : Jusqu’à 95% (selon la tension d’entrée et la charge)
6. Fréquence de commutation : 340 kHz
7. Protection : Protection thermique intégrée (coupure à 160°C), protection contre les surcharges en courant
8. Ondulation de sortie : 30 mV en condition de faible charge
9. Régulation de charge : 0,5 %
10. Régulation de tension : 2,5 %
11. Dimensions compactes : 17 x 11 x 3,8 mm

Fonctionnalités :

1. Efficacité énergétique élevée : Grâce à une conception optimisée, le MP2307 assure une conversion efficace avec une perte d’énergie minimale, permettant de prolonger l’autonomie des systèmes alimentés par batterie.
2. Tension de sortie ajustable : Avec un simple réglage du potentiomètre, il est possible de définir une tension de sortie précise, adaptée à des projets variés tels que l’alimentation de microcontrôleurs ou d’autres composants électroniques sensibles.
3. Capacité de gestion du courant : Ce module peut gérer des pics de courant jusqu’à 3A, bien que pour un usage prolongé, il soit recommandé de limiter le courant à environ 1,8A pour éviter toute surchauffe. Cela le rend parfaitement adapté pour des projets nécessitant une alimentation stable avec des fluctuations de courant modérées.
4. Protection intégrée : Avec sa protection contre les surcharges thermiques et les courants élevés, le MP2307 est conçu pour fonctionner dans des environnements exigeants, tout en protégeant les circuits connectés.
5. Compact et facile à intégrer : Le format ultra-compact du module permet une intégration aisée dans des projets où l’espace est limité. De plus, les connecteurs pour l’entrée et la sortie facilitent son installation rapide et fiable.

Applications :

• Projets DIY : Utilisation dans des circuits nécessitant une conversion de tension flexible.
• Systèmes embarqués : Alimentation des microcontrôleurs tels que les Arduino, ESP32, et Raspberry Pi.
• Automobile : Alimentation de circuits à partir de sources de tension variables (ex : alimentation de capteurs, LED).
• Robots et jouets électroniques : Alimentation régulée des moteurs DC et systèmes électroniques dans des projets robotiques.
• Systèmes industriels : Conversion de puissance dans des environnements nécessitant des dispositifs robustes et fiables.

Utilisation et Connexion :

Le module dispose de quatre broches :

• IN+ : Entrée de tension positive.
• IN- : Masse de l’entrée.
• OUT+ : Sortie de tension positive.
• OUT- : Masse de la sortie.

Il peut être connecté à une source d’alimentation DC telle qu’une batterie ou une alimentation secteur via un adaptateur. Le potentiomètre permet d’ajuster précisément la tension de sortie. Par exemple, si vous alimentez le module avec une tension de 12V, vous pouvez le configurer pour obtenir une sortie stable de 5V pour alimenter un microcontrôleur.

Précautions d’Utilisation :

• Surveillance thermique : Il est recommandé de surveiller la température du module si vous utilisez des courants élevés sur une longue durée. Une dissipation thermique adéquate peut être nécessaire dans des environnements chauds ou avec des charges importantes.
• Pas de protection contre l’inversion de polarité : Soyez attentif à la polarité lors de l’installation. Une inversion de polarité pourrait endommager le module de manière irréversible.
