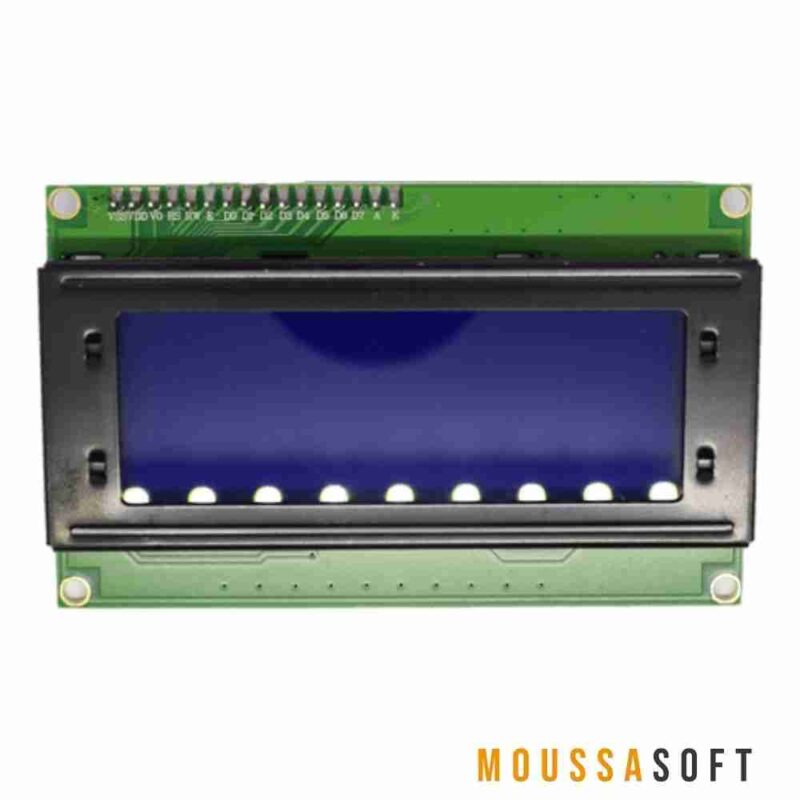

Afficheur LCD 20×4 écran bleu avec I2C

Afficheur LCD 20×4 écran bleu avec I2C

Description :

Afficheur LCD 20×4  est un grand rigide écran  par rapport aux écrans que nous utilisons jusqu’à présent, il peut afficher 20 caractères par ligne et il a quatre lignes, il ne peut pas dessiner de graphiques juste des caractères, à l’arrière on trouve une petite carte électronique soudée sur l’écran ; sur cette carte il y a un potentiomètre intégré qui contrôle le contraste de l’écran LCD, le module  i2c  rend la connexion de LCD avec Arduino beaucoup plus facile .

Il s’agit d’un module d’affichage LCD compatible Arduino 20×4 avec interface I2C haute vitesse. Il est capable d’afficher 20 caractères sur quatre lignes, des caractères blancs sur fond bleu.

L’écran LCD 20×04 sans le module I2C a besoin de beaucoup de pins numériques plus 2 pins d’alimentation pour fonctionner. cela resque de poser un problème vu le nombre limité des entrées sorties Arduino , c’est pour cela qu’on utilise le Module I2C qui réduit le nombre de pins de communication à seulement 2 pins .

Tous les connecteurs sont au standard XH2.54 (type Breadboard). Vous pouvez le connecter directement avec un fil de connexion.

Caractéristiques :

• 4 lignes 20 caractères;
• Tension d’alimentation Vcc :5V;
•  Rapport cyclique : 1/16;
• Couleur: Bleu;
• Dimensions: 98 x 60 x 20 mm;
• Interface : I2C;
• Broche: Vcc,GND,SDA.SCL;
• Ajustement du contraste: on utilise un potentiomètre
