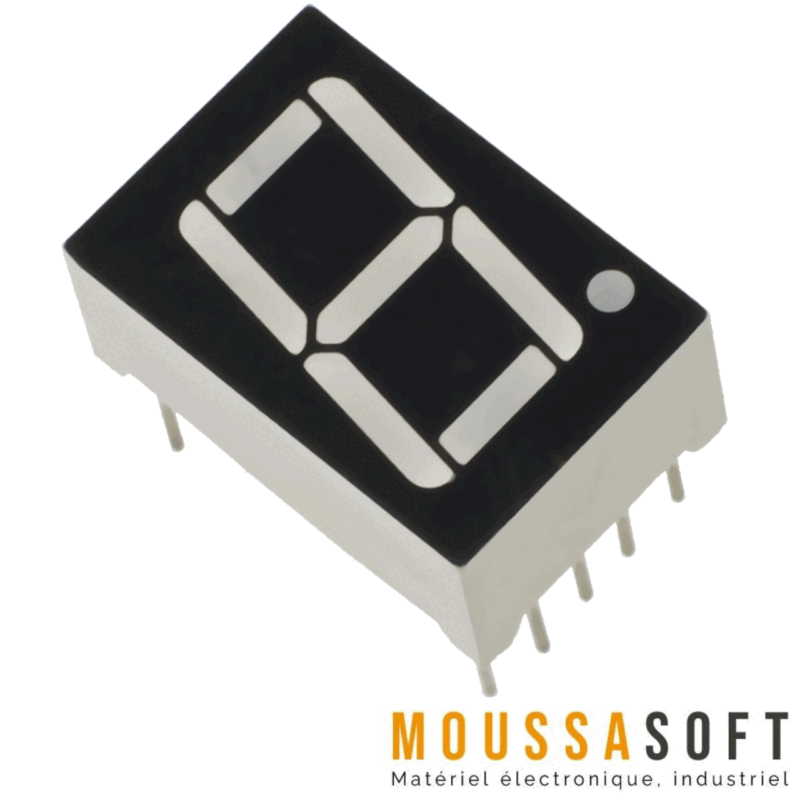

Afficheur 7 SEGMENTS est le plus ancien et pourtant l’un des types d’affichage efficace utilisé dans les applications embarquées. Cet écran n’a rien de plus que 8 LED à l’intérieur. Ces 8 LED sont séparées en segments qui peuvent être nommés a, b, c, d, e, f, g, DP comme indiqué dans l’image ci-dessus. Ces LED entières à 8 segments ont une extrémité de leurs broches retirée du module comme indiqué ci-dessus et les autres extrémités sont connectées ensemble et retirées en tant que broche commune.
Donc, pour faire briller une LED d’un segment particulier, il suffit d’alimenter la broche commune avec la broche du segment. De cette façon, nous pouvons alimenter plus d’un segment à la fois pour représenter le nombre numérique 0-9 et aussi quelques alphabets comme indiqué sur l’image graphique ci-dessous. Nous avons également une option pour afficher un point décimal à l’aide de la broche DP.
Le module utilisateur LED7SEG est capable de multiplexer jusqu’à huit afficheurs à 7 segments. Ce module utilisateur est compatible avec la cathode commune, l’anode commune ou toute polarité d’entraînement. Cela permet une large gamme de flexibilité avec divers affichages. Les chiffres et les segments peuvent être pilotés directement par des broches PSoC sans l’utilisation des transistors ou des pilotes tant que les limites de courant d’absorption et de sourçage des broches PSoC ne sont pas
dépassé.
Caractéristiques:
Courant de l’opération: Faible
Anode commune et commune de cathode: Disponibles
Caractère Apparence: Excellent
Rendement lumineux: Elevé
Les cartes PC: Compatible
Sockets IC: Compatible
Prend en charge 1 à 8 chiffres
Toute combinaison d’affichages individuels jusqu’à 8 chiffres au total
Affiche les valeurs hexadécimales et entières
Prend en charge les points décimaux intégrés dans l’affichage à 7 segments
Prend en charge les affichages à cathode commune et à anode commune
Configurable pour les lecteurs de segments et de chiffres Active High et Active Low
