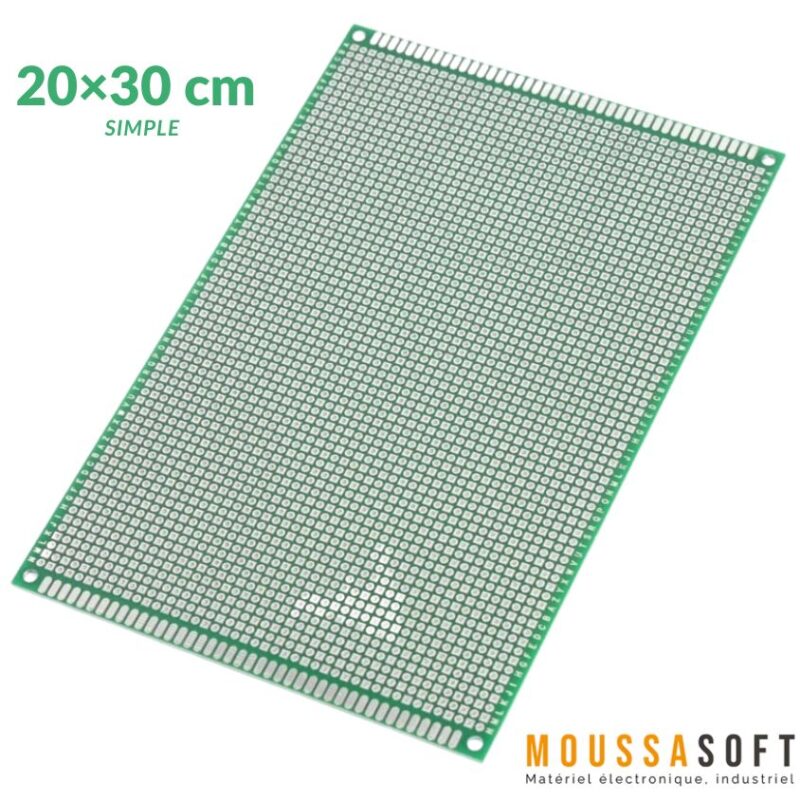

circuit imprimé de prototypage simple face 20×30 cm

Carte de circuit imprimé de prototypage 20×30 cm : une base solide pour vos montages soudés

Cette carte PCB de prototypage (aussi appelée plaque d’expérimentation) est idéale pour réaliser des montages électroniques durables : vous passez d’un test sur breadboard à un circuit soudé propre et fiable. Sa finition verte est appréciée pour sa meilleure qualité perçue et son rendu plus “professionnel” que les plaques brunes classiques.

Points forts

• Grand format 20×30 cm : pratique pour projets complets, prototypes, maquettes et montages multi-modules.
• Pas standard 2,54 mm : compatible avec la majorité des composants (DIP, headers, modules, connecteurs).
• Simple face : soudure sur un seul côté, simple à comprendre et à câbler.
• Trous 1 mm : adaptés aux broches standard et aux barrettes de pins.
• Idéale pour boîtier : parfaite pour “finaliser” un prototype et l’installer dans un coffret.

Caractéristiques techniques

À quoi ça sert ? (exemples)

• Finaliser un prototype Arduino/ESP32 en version soudée.
• Assembler une alimentation, un montage de relais, un contrôleur simple, une interface capteurs.
• Réaliser des adaptations (connecteurs, distribution 5V/3.3V, borniers, straps).
• Prototyper un circuit avant de commander un PCB sur mesure.

Conseils de montage (pour un résultat propre)

• Planifiez votre placement : composants “hauts” d’un côté, connecteurs sur les bords.
• Utilisez du fil rigide ou des straps courts pour réduire le bruit et améliorer la fiabilité.
• Ajoutez des barrettes de pins 2,54 mm si vous voulez rendre le montage démontable.
• Pour des lignes d’alimentation, préférez des pistes/liaisons plus “larges” (fil plus épais ou plusieurs straps).

Contenu du colis

• 1× Carte de prototypage PCB 20×30 cm (verte, simple face)
