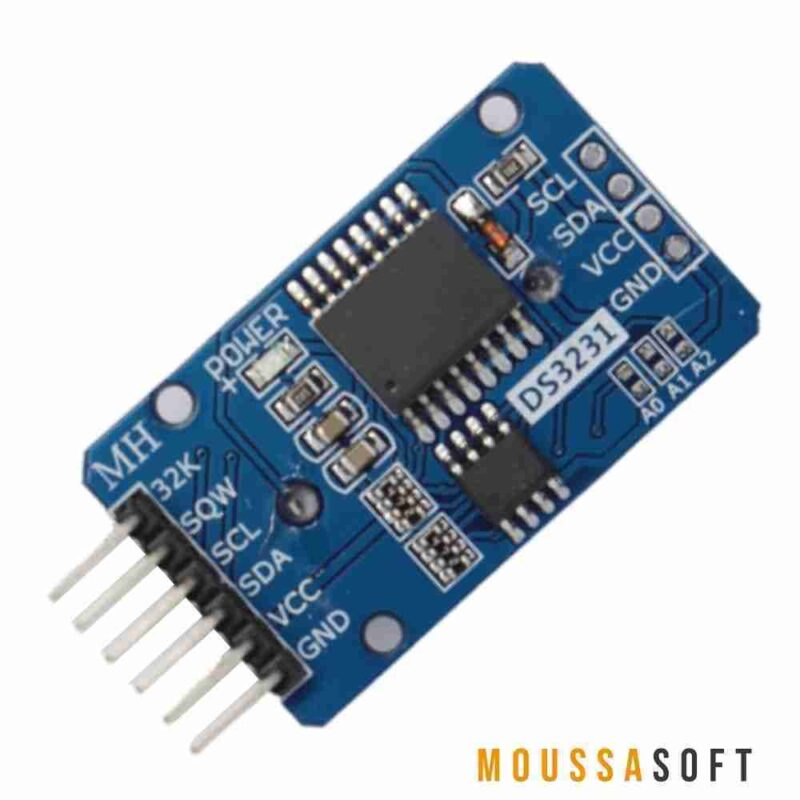

DS3231 Horloge temps réel RTC

DS3231 Horloge temps réel RTC :

DS3231 Horloge temps réel RTC est un module qui permet de gérer le temps de manière précise et fiable. Cette horloge peut être utilisée pour une variété d’applications, notamment les systèmes embarqués, les ordinateurs de bord, les enregistreurs de données, les horloges murales, etc.

Avantages de DS3231 horloge temps réel  RTC

L’horloge temps réel DS3231 RTC présente plusieurs avantages par rapport aux autres solutions de gestion du temps. Tout d’abord, elle offre une grande précision et une stabilité thermique élevée, ce qui permet d’obtenir des mesures précises et fiables.

Elle est également facile à utiliser et à programmer grâce à une interface de communication I2C. De plus, elle consomme très peu d’énergie, ce qui la rend idéale pour les applications alimentées par batterie.

Caractéristiques techniques de DS3231 Horloge temps réel RTC :

• Tension d’alimentation : 3.3 – 5.5V ;
• Puce de la carte : DS3231 ;
• Consommation de courant : moins de 300µA ;
• Haute précision ;

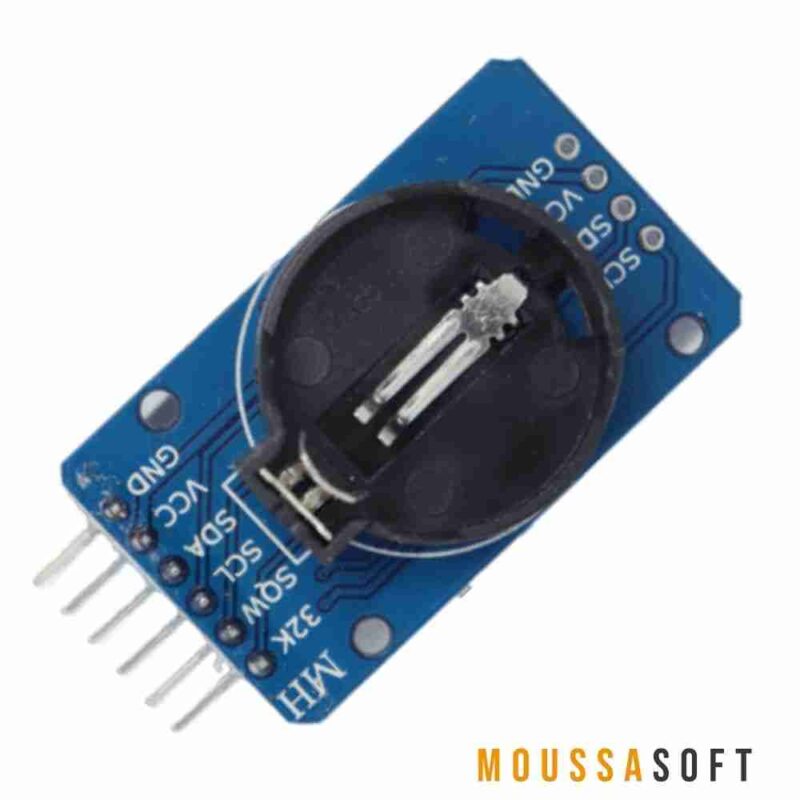

• Il contient une batterie de secours ;
• Plages de température de fonctionnement : De 0°C à +70°C ;
• Deux broches de l’interface I2C ;
• La pile rechargeable : CR2032 ;
• Oscillateur à cristal compensé en température (TCXO) ;
• Oscillateur à cristal externe de 32kHz ;
• Taille : 38 mm (longueur) x 22 mm (largeur) x 14 mm (hauteur)
• Poids : 8 g ;

Video descriptif de DS3231 Horloge temps réel RTC :

Fonctionnalités de DS3231 horloge temps réel RTC

L’horloge temps réel DS3231 RTC est une puce électronique de haute précision qui peut être alimentée par une tension allant de 2,3V à 5,5V. Elle intègre une horloge en temps réel avec une précision de ± 2 ppm sur une plage de température de -40°C à +85°C.

Elle est équipée d’une batterie de secours qui permet de maintenir l’heure et la date en cas de coupure de courant. Cette horloge est capable de gérer les années bissextiles jusqu’en 2100 et dispose d’une fonction d’alarme programmable.

La différence entre DS3231 et DS1307 :

Utilisation du DS3231 Horloge temps réel RTC avec Arduino

1. Assurez-vous que vous avez le module horloge temps réel DS3231 et une carte Arduino.
2. Connectez le module horloge temps réel DS3231 à l’Arduino en utilisant les broches suivantes :
   • Broche SDA du module horloge temps réel –> Broche A4 de l’Arduino
   • Broche SCL du module horloge temps réel –> Broche A5 de l’Arduino
   • Broche VCC du module horloge temps réel –> Broche 5V de l’Arduino
   • Broche GND du module horloge temps réel –> Broche GND de l’Arduino
3. Installez la bibliothèque “RTClib” sur l’IDE Arduino. Cette bibliothèque vous permettra de communiquer avec le module horloge temps réel DS3231 et de récupérer l’heure actuelle.
4. Ouvrez l’exemple de code “DS3231” sous la section “RTClib” dans l’IDE Arduino. Ce code vous montre comment initialiser le module horloge temps réel DS3231, comment récupérer l’heure actuelle et comment l’afficher sur le moniteur série de l’Arduino.
5. Chargez le code sur l’Arduino et ouvrez le moniteur série. Vous devriez voir l’heure actuelle s’afficher sur le moniteur série.

Pour en savoir plus : https://www.moussasoft.com/ds3231-horloge-temps-reel-rtc-avec-arduino
