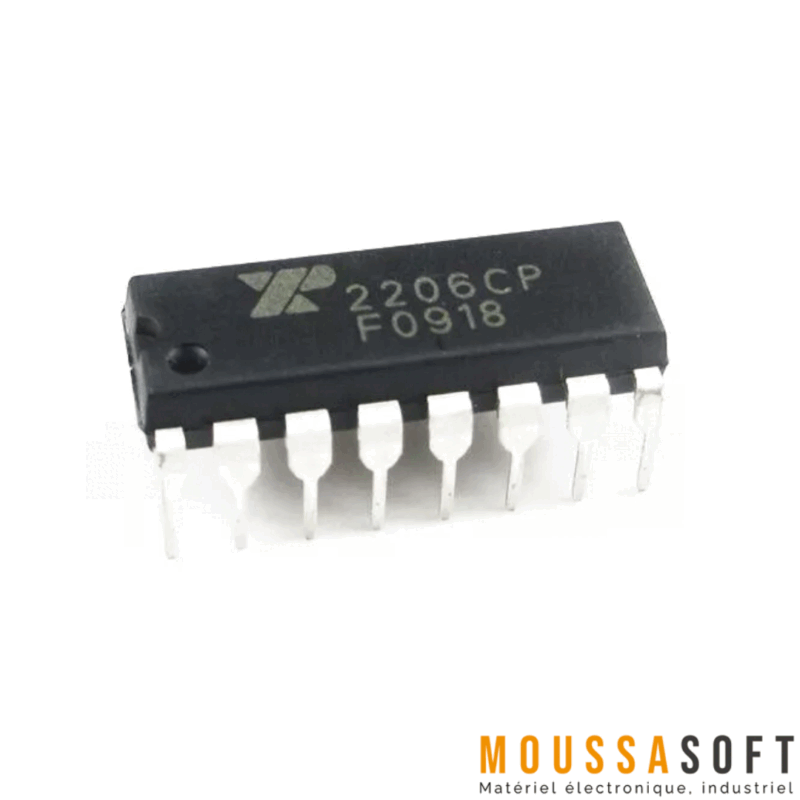

Générateur de Fonction XR2206CP, 0.01 Hz – 1 MHz

XR2206CP générateur de fonction

XR2206CP est un générateur de fonction monolithique intégré fabriqué par la société Exar. Il permet de générer des formes d’ondes électriques à différentes fréquences et amplitudes.

Il est utilisable dans une variété d’applications, telles que la génération de signaux de test pour les équipements de mesure, la création de modulations de fréquence pour les communications radio, ou encore la création de formes d’ondes complexes pour les systèmes de commande et de contrôle.

Il peut être facilement intégré dans des circuits électroniques grâce à ses dimensions compactes et à ses broches de montage standard. Il est également facile à utiliser, avec plusieurs ports de commande qui permettent de régler la fréquence, l’amplitude et la forme d’onde du signal généré.

A quoi sa sert XR2206CP générateur de fonction :

• Génération de signaux de test pour les équipements de mesure: le générateur de fonction peut être utilisé pour générer des signaux de test précis pour tester la performance des équipements de mesure tels que les oscilloscopes, les analyseurs de spectre, etc.
• Création de modulations de fréquence pour les communications radio: le générateur de fonction peut être utilisé pour moduler des signaux radio afin de transmettre des données ou de l’audio sur de grandes distances.
• Création de formes d’ondes complexes pour les systèmes de commande et de contrôle: le générateur de fonction peut être utilisé pour créer des formes d’ondes complexes pour contrôler et commander des systèmes tels que les moteurs, les servomoteurs, etc.

Guide d’utilisation du XR2206CP générateur de fonction:

• Branchez le générateur de fonction à la tension d’alimentation et aux équipements de mesure. Assurez-vous que la tension d’alimentation est dans la plage de 3 à 18 volts recommandée pour le générateur de fonction.
• Réglez la fréquence de sortie en utilisant le potentiomètre de réglage de fréquence ou en appliquant une tension externe au port de commande de fréquence.
• Réglez l’amplitude de sortie en utilisant le potentiomètre de réglage d’amplitude ou en appliquant une tension externe au port de commande d’amplitude.
• Sélectionnez la forme d’onde de sortie en utilisant le commutateur de forme d’onde ou en appliquant une tension externe au port de commande de forme d’onde.
• Utilisez les équipements de mesure (tels qu’un oscilloscope ou un analyseur de spectre) pour vérifier le signal généré par le générateur de fonction. Vous devriez être en mesure de visualiser la forme d’onde, la fréquence et l’amplitude du signal généré.
• Si nécessaire, ajustez les réglages de fréquence, d’amplitude et de forme d’onde jusqu’à ce que le signal généré réponde à vos exigences.

NB: le XR2206CP générateur de fonction est compatible avec de nombreux microcontrôleurs et cartes de développement, mais il est important de vérifier que le générateur de fonction est compatible avec le matériel que vous utilisez avant de l’intégrer dans votre circuit.

Caractéristique technique:

• Gamme de fréquences: de dc à 1 MHz ;
• Précision de la fréquence: ± 0,1% ;
• Réglage de la fréquence: par potentiomètre ou tension externe ;
• Formes d’onde: sinusoïdale, carrée, triangulaire et d’impulsion ;
• Plage de tension de sortie: de 0 à VCC (tension d’alimentation) ;
• Plage de tension d’alimentation: 3 à 18 volts ;
• Consommation de courant: environ 3 mA ;
• Température de fonctionnement: de -20 à +70 °C ;
