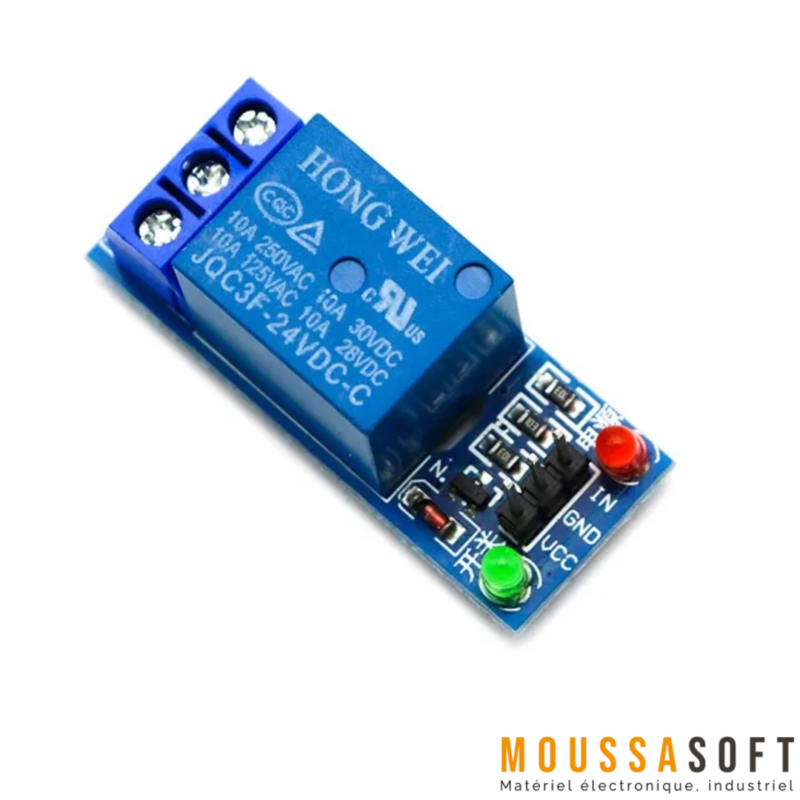

Module 1 Relais 24V 10A
Le module relais JQC-3FF-S-Z 24V est conçu pour contrôler des charges électriques haute tension avec une basse tension de commande, rendant son intégration idéale dans des projets utilisant des microcontrôleurs tels qu’Arduino ou Raspberry Pi. Avec une capacité de commutation de 10A à 250VAC ou 30VDC, ce relais convient à une large gamme d’applications, allant des systèmes domotiques à l’automatisation industrielle.
Caractéristiques techniques :
- Tension de bobine : 24V DC
- Courant de commutation maximal : 10A
- Tension de commutation maximale : 250VAC ou 30VDC
- Temps de réponse : 10 ms (activation), 5 ms (désactivation)
- Durée de vie électrique : 100 000 opérations
- Durée de vie mécanique : 10 millions d’opérations
- Résistance d’isolement : 100MΩ à 500VDC
- Dimensions : 19.2mm x 15.4mm x 15.4mm
- Poids : 10g
- Type de contact : SPDT (Forme C)
- Normes de sécurité : Conformité UL, TUV, et RoHS
Ce module est équipé d’indicateurs LED pour montrer l’état de la commutation, et d’une diode de roue libre pour protéger contre les surtensions lorsque la bobine est désactivée. Il permet une isolation complète entre le circuit de commande et le circuit de puissance, garantissant une protection efficace et une performance fiable dans divers environnements.
Applications courantes :
- Contrôle d’appareils électroménagers
- Systèmes de sécurité
- Commande de moteurs et d’éclairage
- Automatisation industrielle et domotique
Ce relais est un élément indispensable pour gérer des charges importantes tout en utilisant des signaux de faible puissance dans vos projets électroniques.
