Module 16 relais 12V Avec Optocoupleurs

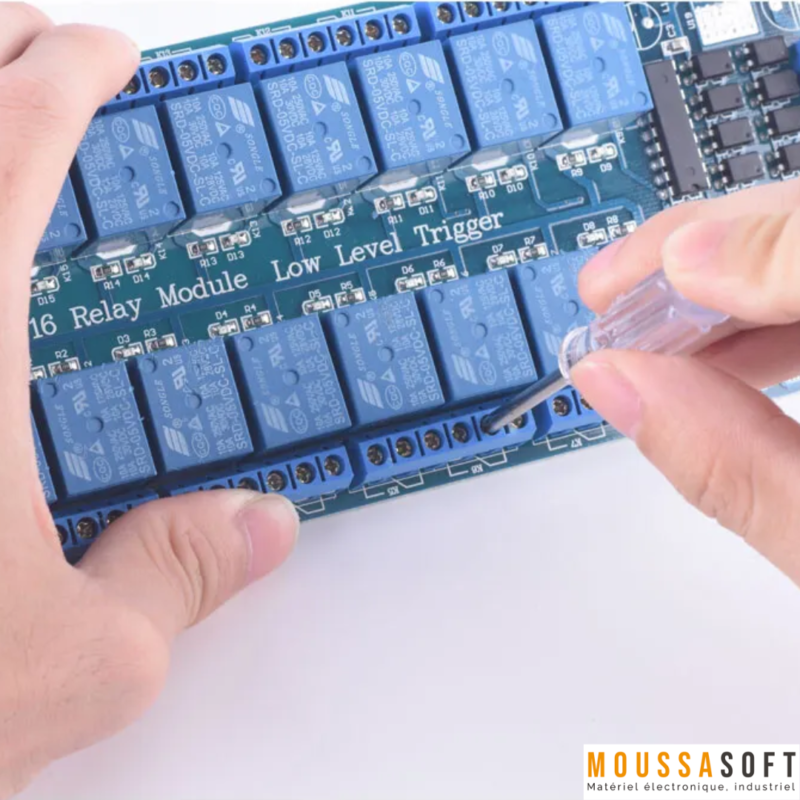

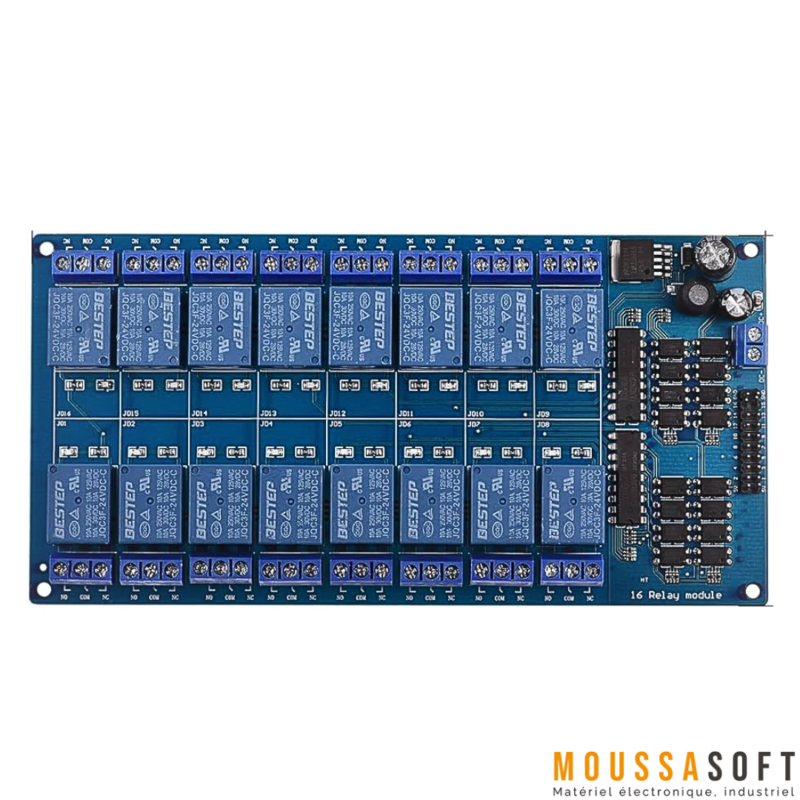

MODULE 16 RELAIS 12V Avec Optocoupleurs est spécialement adapté pour contrôler des appareils à haute puissance. Fonctionnant à 12V, il s’avère utile pour les applications de commutation dans les systèmes d’automatisation industrielle et domestique.
Un optocoupleur, également appelé isolateur optique transmet des signaux électriques entre deux circuits tout en maintenant une isolation électrique complète. Il se compose généralement d’une diode électroluminescente (LED) et d’un phototransistor ou photodiode encapsulés ensemble dans un même boîtier.
Module 16 relais 12V est capable de contrôler plusieurs appareils et autres équipements avec un courant important. Il peut être contrôlé directement par un microcontrôleur.
Chacun a besoin d’un courant de pilote de 15 à 20 mA; Équipé de relais à courant élevé, AC250V 10A; DC30V 10A; Interface standard pouvant être commandée directement par microcontrôleur (ATMEGA, 8051, AVR, PIC, ARM); LED d’indication de l’état de la sortie relais.
Fonctionnement du Module 16 Relais 12V Avec Optocoupleurs
- Emission de la lumière : Lorsque le courant traverse la LED de l’optocoupleur, celle-ci émet de la lumière (généralement infrarouge).
- Réception de la lumière : Cette lumière est ensuite captée par le phototransistor ou la photodiode à l’intérieur du même boîtier.
- Transformation en signal électrique : Le phototransistor ou la photodiode convertit la lumière reçue en un signal électrique de sortie.*
Spécifications Techniques de Module 16 relais:
Chaque relais de ce module a une capacité de contact de :
Courant maximal : 10A
Tension maximale : 250V
Les relais sont protégés par des optocoupleurs fonctionnant à 5V, ce qui assure une isolation électrique entre le circuit de commande et les charges à haute tension.

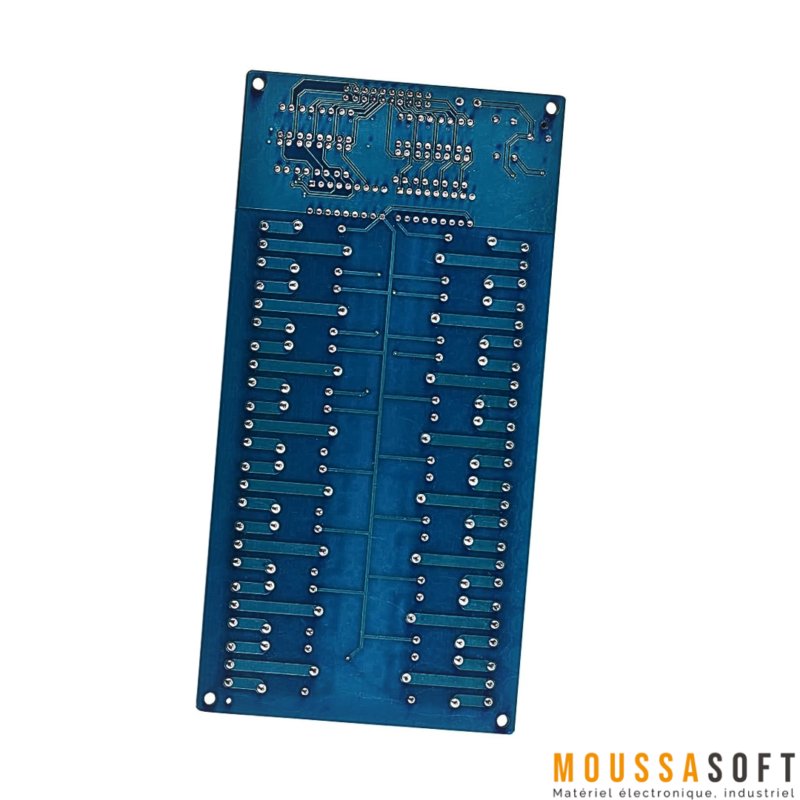

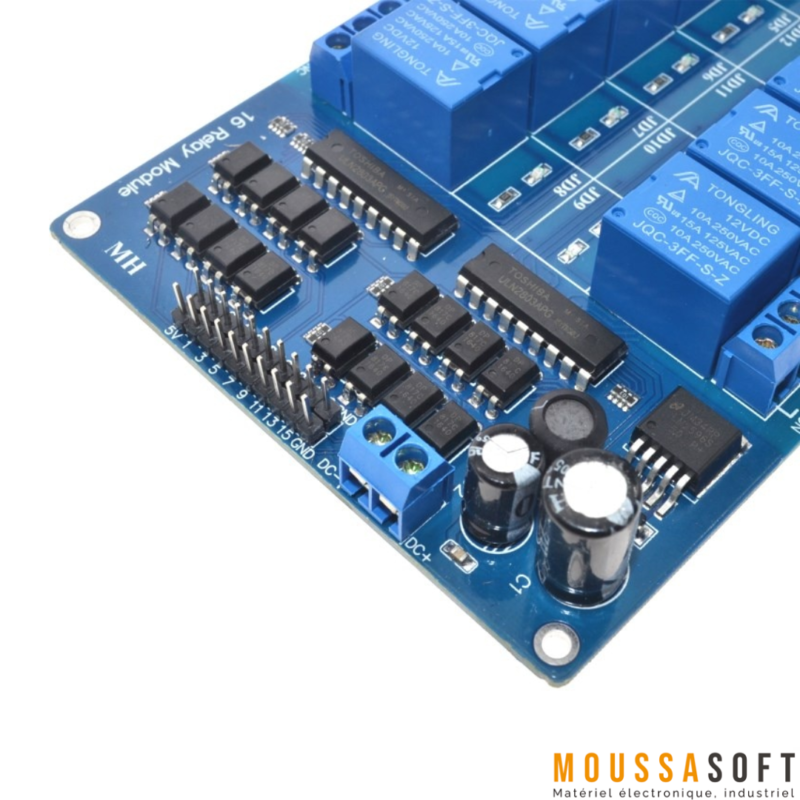

Puces de Contrôle : Le module utilise deux puces ULN2803APG de type Darlington à 8 canaux pour contrôler les relais. Ces puces permettent de bonne gestion des signaux et de commuter les relais avec précision.
Adoption avec les Microcontrôleurs :Module 16 Relais 12V Avec Optocoupleurs est adopté avec plusieurs microcontrôleurs, tels que Arduino, AVR, PIC, ARM et PLC. Il permet de contrôler des équipements et appareils nécessitant un courant élevé.
Applications : Il est utilisé dans différents contextes, y compris le contrôle industriel, les systèmes de domotique (Smart Home). interface standard simplifie la connexion directe aux dispositifs de contrôle, et permet l’intégration dans différents projets et systèmes.
Les dimensions typiques sont souvent autour de :
- Largeur : 170 mm
- Hauteur : 90 mm
- Profondeur : 25 mm
Utiliser une source d’alimentation différente de 12V peut entraîner des problèmes :
- Moins de 12V : Les relais peuvent ne pas s’activer correctement.
- Plus de 12V : Risque d’endommager les composants du module.
Conseils de Sécurité pour Module 16 relais 12V
| Conseil | Description |
|---|---|
| Respectez la Tension | Utilisez uniquement une alimentation de 12V pour éviter les dommages. |
| Isolation | Manipulez le module avec précaution pour éviter le contact avec des parties sous tension. |
| Vérifiez les Connexions | Assurez-vous que les connexions sont correctes avant de mettre le module sous tension. |
| Ne Pas Surcharger | Ne dépassez pas les spécifications de courant et de tension (10A, 250V). |
| Ventilation | Placez le module dans un endroit bien ventilé pour éviter la surchauffe. |
| Déconnexion pour Maintenance | Déconnectez l’alimentation avant toute réparation. |
