MODULE DE 4 RELAIS 5V POUR ARDUINO

MODULE DE 4 RELAIS 5V POUR ARDUINO

Description :

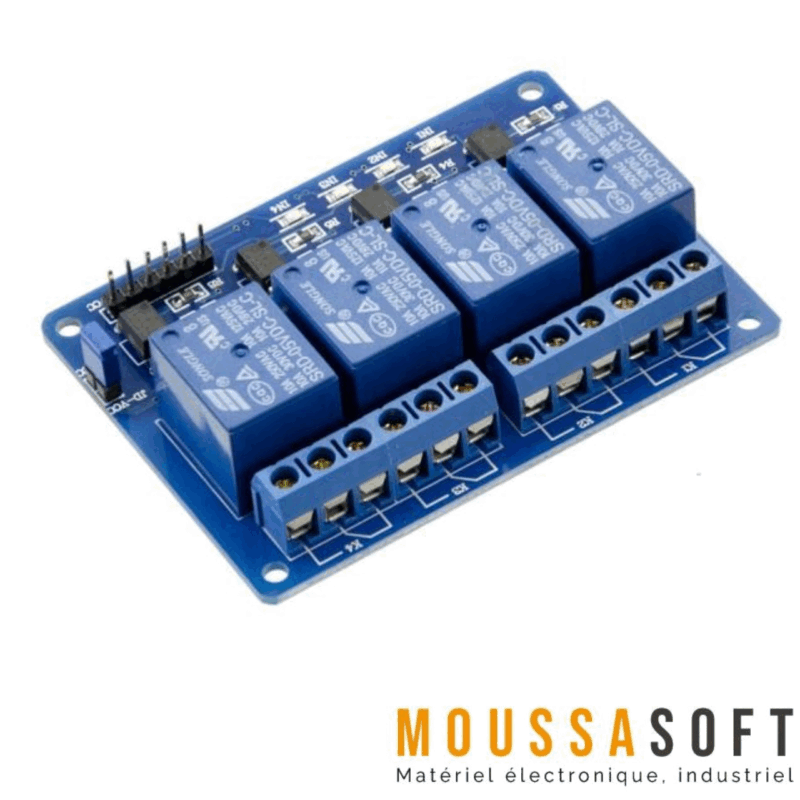

Le module de 4 relais 5V contient des composants de commutation et d’isolement associés, ce qui facilite l’interfaçage avec un microcontrôleur ou un capteur avec un minimum de composants et de connexions.

Les contacts de chaque relais du module de 4 relais 5V sont spécifiés pour 250VAC et 30VDC et 10A dans chaque cas, comme indiqué sur le corps des relais.

Si on cherche à contrôler 4 appareils haute tension tels que des pompes et des actionneurs, nous pouvons utiliser plusieurs modules de relais. Cependant, il existe un moyen plus simple d’utiliser un module 4 relais 5V qui combine 4 relais sur une seule carte.

Le module de relais à quatre canaux contient quatre relais 5 V et les composants de commutation et d’isolement associés, ce qui facilite l’interfaçage avec un microcontrôleur ou un capteur avec un minimum de composants et de connexions.

Il y a deux borniers avec six bornes chacun, et chaque bloc est partagé par deux relais. Les bornes sont de type à vis, ce qui rend les connexions au câblage secteur faciles et modifiables.

Les voyants LED s’allument lorsque la bobine du relais respectif est excitée, indiquant que le relais est actif. Les optocoupleurs forment une couche supplémentaire d’isolation entre la charge commutée et les entrées.

Pour plus de détaille concernant le relais :https://www.moussasoft.com/relais-avec-arduino

Caractéristique :

• 5V RELAIS MODULE 4 CANAUX POUR ARDUINO PIC ARM AVR DSP
• Contrôlez 4 circuits indépendant avec MODULE relai DE 4 chanel 5V
• Dimensions : 92 x 46 x 20 mm
• Equipé avec relais AC250V 10A, DC30V 10A
• Isolation par Optocoupleur
• Compatible Arduino

Vidéo descriptif :
