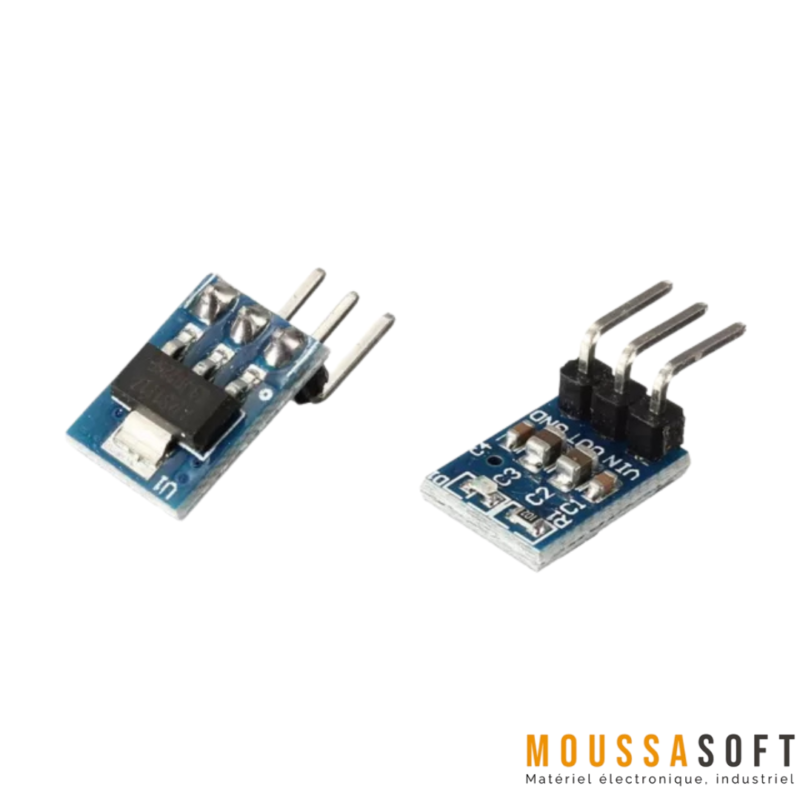

Module régulateur de tension 3,3 V – 800 mA

Module régulateur de tension 3,3 V – 800 mA

Caractéristiques techniques

Avantages

• Facilité d’utilisation : entrée typique 5 V → sortie 3,3 V, idéale pour Arduino, Raspberry Pi, capteurs, modules sans-fil, etc.
• Robustesse : protections contre les surcharges et la surchauffe pour éviter les dommages.
• Stabilité : faible ondulation, idéale pour équipements sensibles avec besoins stables.
• Compatibilité : format courant TO‑220 ou SOT‑223, facile à monter sur breadboard ou circuit imprimé.

Points d’attention

• Le régulateur dissipe la différence de tension sous forme de chaleur ; avec une entrée de 5 V et une sortie de 3,3 V sous 800 mA, la dissipation atteint 1,36 W. Un radiateur est recommandé au-delà de 600 mA.
• Fournir une tension d’entrée d’au moins 1 V supérieure à la sortie pour assurer une régulation correcte.

Recommandations de composants externes

• Condensateur d’entrée : ≥0,1 µF
• Condensateur de sortie : ≥10 µF (électrolytique ou tantale) pour garantir la stabilité du régulateur

Applications types

• Alimentation de microcontrôleurs (ESP8266, ESP32, Arduino Pro Mini)
• Modules Bluetooth/Wi‑Fi
• Projets embarqués nécessitant une tension de 3,3 V jusqu’à 0,8 A
