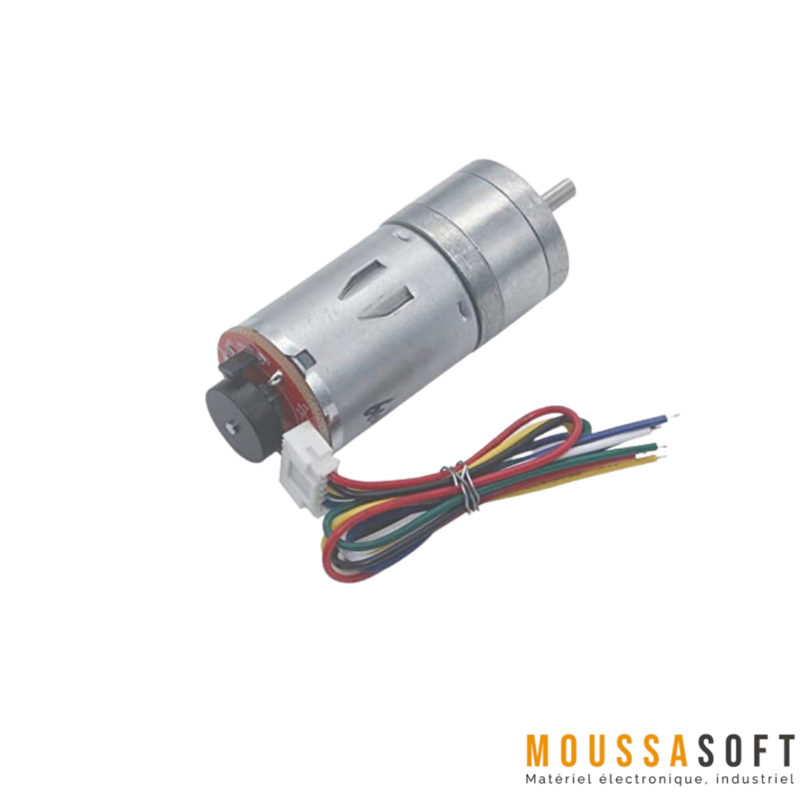

Motoréducteur 25GA-370 12 V DC – 1360 tr/min avec encodeur

Motoréducteur 25GA-370 12 V DC – 1360 tr/min avec encodeur

Le moteur 25GA-370 est un motoréducteur en métal compact de 25 mm de diamètre, conçu pour fonctionner sous 12 V DC, offrant une vitesse à vide de 1360 RPM et une puissance d’environ 3 W.

Spécifications du moteur

• Diamètre du boîtier : 25 mm
• Longueur du boîtier : 37 mm
• Axe : Ø 4 mm × 14 mm
• Vitesse à vide : 1360 RPM ± 10 %
• Courant à vide : ~0,15 A
• Courant en charge : jusqu’à 0,90 A
• Puissance nominale : 3 W

Encodeur intégré

• Type : encodeur incrémental Hall effect à 2 canaux
• Résolution : 11 pulsations par révolution d’arbre (pré-réducteur)
• Câblage : 6 fils (Rouge : + moteur, Blanc : – moteur, Noir : GND encodeur, Bleu : +V encodeur, Jaune : Signal A, Vert : Signal B)
• Tension d’alimentation de l’encodeur : 3,3–5 V DC

Caractéristiques techniques détaillées

Avantages clés

• Construction tout métal pour une durabilité accrue
• Encodeur quadrature pour un retour précis position/vitesse
• Couple élevé et faible bruit de fonctionnement
• Intégration simple grâce au câblage standard
• Adapté à la robotique, aux CNC et aux projets DIY

Contenu de l’emballage

• 1 × Moteur 25GA-370 12V 1360RPM
• 1 × Câble 6 fils pour encodeur
