Module 1 Relais Statique 5V

Module 1 Relais Statique 5V

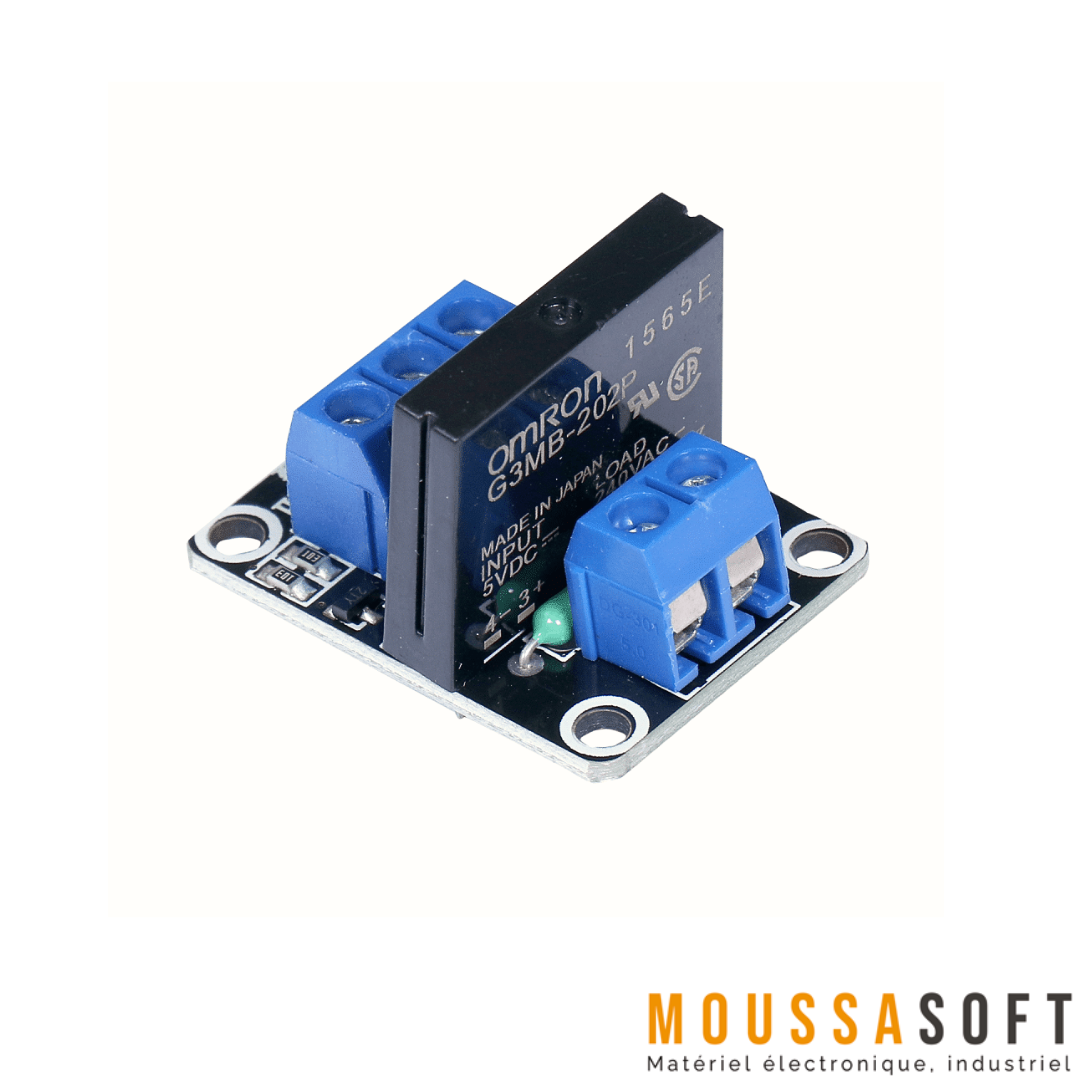

Le module 1 relais statique 5V permet de commuter des charges électriques en utilisant un signal de commande de 5V. Contrairement aux relais mécaniques, les relais statiques n’ont pas de pièces mobiles, ce qui les rend plus rapides et efficaces. Idéal pour les projets d’automatisation et de domotique.

Caractéristiques Techniques

• Tension de commande : 5V DC
• Courant maximal de charge : 2A
• Tension de charge maximale : 250V AC
• Isolation galvanique : Le module isole le circuit de commande de la charge, protégeant ainsi les composants sensibles des surtensions.
• Composants intégrés :
  • Transistor de commutation : Amplifie le signal pour déclencher le relais.
  • Diode de roue libre : Protège le circuit contre les surtensions lorsque la bobine est désactivée.
  • LED de statut : Indique l’état d’activation du relais.

Fonctionnement

Le relais statique utilise un circuit opto-isolé pour séparer la commande et la charge. Lorsque le signal d’entrée est haut (5V) de faible puissance provenant d’un microcontrôleur (Arduino, ESP32, etc.), l’opto-coupleur est activé, permettant au relais de conduire et de commuter la charge connectée.

Avantages

• Durabilité accrue : En raison de l’absence de pièces mobiles, ce relais statique est moins sujet à l’usure et offre une durée de vie plus longue.
• Rapidité de commutation : Ce relais commute rapidement, ce qui le rend idéal pour des applications nécessitant une grande réactivité.
• Isolation complète : L’isolation galvanique garantit que le courant de commande et celui de la charge sont complètement séparés, évitant ainsi toute interférence ou risque de surtension.
• Compatibilité universelle : Ce module fonctionne avec une large gamme de microcontrôleurs et peut contrôler des appareils tels que des moteurs, des lampes ou des appareils électroménagers.

Applications

• Automatisation : Contrôle de systèmes d’éclairage, de moteurs ou d’équipements électriques dans des environnements industriels.
• Domotique : Utilisé pour automatiser des appareils domestiques comme les lumières ou les ventilateurs.
• Protection des circuits : Protège les circuits basse tension de tout contact direct avec des charges de tension élevée, offrant ainsi une sécurité accrue.
• Contrôle de charges électriques AC.
• Automatisation industrielle.

Utilisation avec Arduino Uno

Connexion:

• Connecter VCC à 5V sur l’Arduino.
• Connecter GND à la masse sur l’Arduino.
• Connecter IN à une broche numérique de l’Arduino (ex: D3).
• Connecter la charge à commuter entre NO et COM.

Exemple de Code Basique

int relayPin = 3; // Broche de commande du relais

void setup() {
  pinMode(relayPin, OUTPUT); // Définir la broche comme sortie
}

void loop() {
  digitalWrite(relayPin, HIGH); // Activer le relais
  delay(1000); // Attendre 1 seconde
  digitalWrite(relayPin, LOW); // Désactiver le relais
  delay(1000); // Attendre 1 seconde
}

But du code : Ce code active et désactive le relais toutes les secondes.
