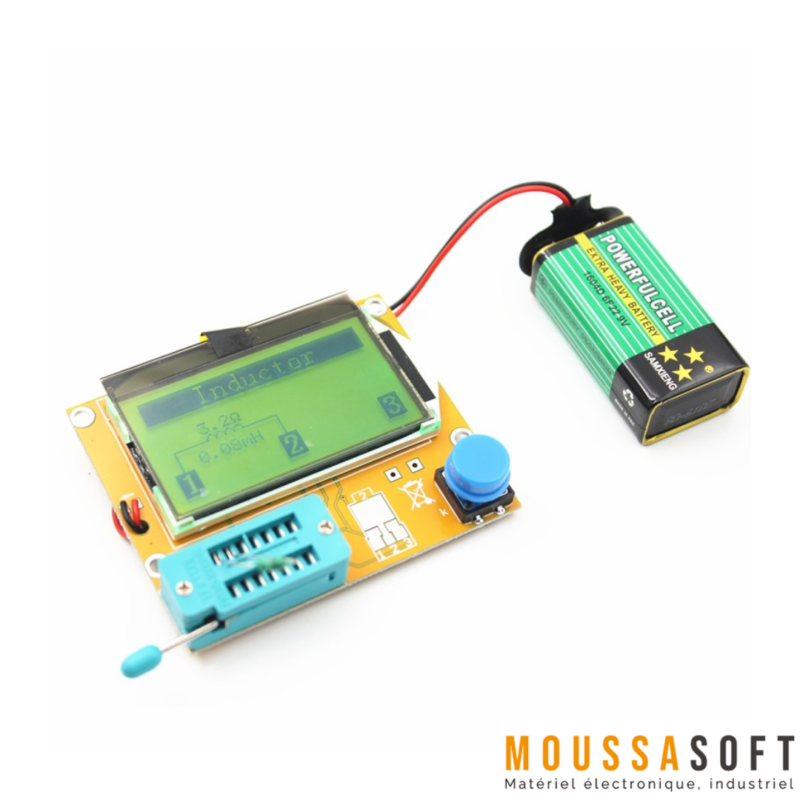

Testeur de Composants ESR Mètre LCR-T4

LCR-T4 Testeur de Composants ESR Mètre

Testeur de composants LCR-T4 est un ESR mètre qui permet de mesurer et analyser divers composants électroniques. Son objectif principal est de détecter et d’identifier une large type de composants, y compris les résistances, les condensateurs, les inductances, les diodes, les transistors (y compris les MOSFETs), les thyristors, et autres semi-conducteurs.

Cet appareil est utile pour le dépannage, la vérification des spécifications des composants, et pour s’assurer du bon fonctionnement des circuits électroniques.

Caractéristiques techniques :

• Plage de mesure des résistances : ≤2100Ω
• Résolution de la mesure de résistance : 0,1 Ohm
• Valeur de résistance maximale mesurée : 50M ohms
• Plage de mesure des condensateurs : 25pF-100000uF
• Plage de mesure des inductances : 0,01mH – 20H
• Alimentation : DC-9V (pile 9V ou 2 batteries li-ion pour former 8,4V)
• Courant de veille : 0,02uA
• Courant d’arrêt : 20nA
• Courant de fonctionnement : 25mA
• Dimensions du produit : 7,2 x 6,25 cm (L x l)
• Vitesse de test : Environ 2 secondes (la mesure de grands condensateurs peut prendre jusqu’à 1 minute)

Comment fonctionne le Testeur de composants LCR-T4

Le testeur de composants LCR-T4 fonctionne de la manière suivante lors du test des résistances, des condensateurs et des inductances :

1. Résistances :
   • La résistance est placée dans le socle de test du LCR-T4, en utilisant n’importe laquelle des trois broches disponibles.
   • Après avoir appuyé sur le bouton de test, l’appareil détecte automatiquement la résistance et mesure sa valeur.
   • La résistance mesurée est affichée sur l’écran LCD avec une résolution de 0,1 ohm.
2. Condensateurs :
   • Le condensateur est inséré dans le socle de test en utilisant l’une des trois broches.
   • Le testeur mesure la valeur de la capacité, qui peut varier de 25pF à 100000uF.
   • Le résultat, incluant la valeur de la capacité, est affiché à l’écran. Pour les condensateurs d’une valeur de 2uF ou plus, la résistance série équivalente (ESR) est également mesurée et affichée.
3. Inductances :
   • L’inductance est connectée au socle de test de manière similaire.
   • Le LCR-T4 mesure l’inductance, qui peut varier de 0,01mH à 20H.
   • La valeur de l’inductance est affichée sur l’écran LCD après la mesure.
