Caractéristiques électriques des transistors BC556 à BC560
Voici les principales caractéristiques
Tension collecteur – émetteur du BC557 (et des autres)
La tension Vce est la tension maximale qu’on peut appliquer entre collecteur et émetteur du transistor. Le pire cas, c’est quand la base du transistor est flottante, reliée à rien.
BC556 : 65V
BC557 : 45V
BC558 : 30V
BC559 : 30V
BC560 : 45V

Courant collecteur
Le courant collecteur Ic est le courant maximum qui peut passer dans le collecteur (de l’émetteur vers le collecteur, comme il s’agit d’un PNP). Le courant maximum peut être limité par la puissance dissipée si la tension Vce est importante.

Pour tous les transistors BC556 à BC560 :
Ic = 100mA max
Exemple valable pour n’importe quel transistor de faible puissance
Le montage impose une tension Vce = 10V

Sachant que la puissance maximale est de 0.5W dissipé, le courant maximum est de :*
Ic max = P / Vce = 0.5 / 10 = 0.05A
Comme cette valeur est inférieure aux 100mA, c’est la puissance qui limite le courant maximum lorsque la tension Vce vaut 10V.

Puissance dissipée
Le transistor BC547 et les autres ne peuvent pas dissiper une puissance Ptot supérieure à :
Ptot : 500mW max
Tension Veb
C’est la tension inverse qu’on peut appliquer à la base du transistor, par rapport à l’émetteur.

Comme pour la majorité des transistors bipolaires PNP:
Veb = -5V (6V pour le BC546 et le BC547)

Température de fonctionnement des transistors
-65°C à 150°C
Transistors : BC557, BC557A, BC557B et BC557C

Les transistors BC557 (et les autres de la gamme) ont un gain en courant (noté hfe) qui varie énormément d’un transistor à l’autre. C’est habituel pour les transistors bipolaires.

Le transistor BC557 est trié par gain en BC557A, BC557B et BC557C.

Voici les gains donnés par le fabricant NXP :
BC557 : 125 à 800
BC557A : 125 à 250
BC557B : 220 à 475
BC557C : 420 à 800

Voici les gains donnés par le fabricant Onsemi :
BC557 : 120 à 800
BC557A : 120 à 220 (typique : 170)
BC557B : 180 à 460 (typique : 290)
BC557C : 420 à 800 (typique : 500)

On constate que les valeurs sont légèrement différentes, mais ce n’est pas grave. Une bonne conception électronique doit prendre en compte les pires cas (souvent le cas du gain minimum).

Si un gain de 50 minimum est nécessaire pour un montage, on pourra choisir librement le BC557, le BC557A, le BC557B ou le BC557C.

Tension de saturation Vcesat
Lorsque le transistor BC557 sature, la tension Vcesat est de :

75mV typiques (à Ic = -10mA et Ib = -0.5mA)
250mV typiques (à Ic = -100mA et Ib = -5mA)

La tension base émetteur Vbe vaut alors -1.0V environ (pour le cas où Ic = 100mA)

Autres paramètres électriques du transistor BC557

Fréquence de transition : 320MHz
Capacité de sortie : 3pF typiques, 6pF max
Boitiers des transistors BC557
On trouve le transistor BC557 en boitier TO-92 (boitier à 3 pattes). Les pattes peuvent être soit droites soit prépliées au pas de 2.4mm

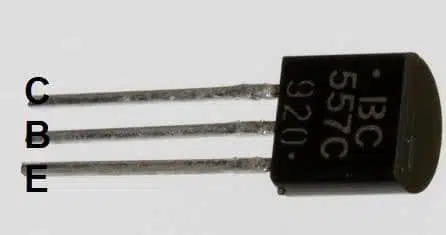

le transistor bc557 1
Transistor BC557 en boitier traversant
Il existe aussi en version CMS (boitier SOT-23), c’est alors le BC857 (complémentaire : transistor NPN BC847).
