Comment Utiliser le GPS Neo-6M V2 Arduino: Guide Complet pour Débutants

Comment Utiliser Le Gps Neo-6M V2 Arduino: Guide Complet Pour Débutants

Le GPS Neo-6M V2 est un module GPS compact et facile à utiliser qui vous permet de bénéficier des fonctionnalités de localisation précises dans vos projets. Que vous soyez un passionné de l’électronique, un ingénieur ou un développeur, ce tutoriel vous guidera à travers les étapes nécessaires pour utiliser le GPS Neo-6M V2. Vous apprendrez les détails techniques importants, ainsi que les étapes pratiques pour l’intégrer dans vos projets.

Présentation du GPS Neo-6M V2

Le GPS Neo-6M V2 est un module GPS basé sur la technologie de pointe de la société u-blox. Il fonctionne en utilisant le système de positionnement global (GPS) qui utilise un réseau de satellites en orbite autour de la Terre pour déterminer avec précision la position, la vitesse et l’heure dans n’importe quel endroit du globe. Voici quelques caractéristiques clés du module :

  • Récepteur GPS haute sensibilité pour une acquisition rapide et précise des signaux GPS.
  • Antenne intégrée pour une utilisation aisée sans nécessiter une antenne externe.
  • Prise en charge des signaux GPS, GLONASS, Galileo et BeiDou pour une couverture mondiale.
  • Mémoire interne pour stocker les données d’almanach des satellites, ce qui permet une acquisition plus rapide des signaux au démarrage suivant.

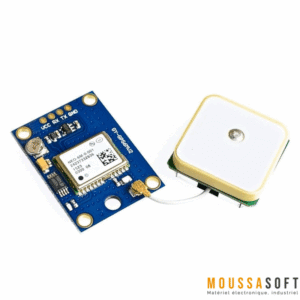

Gps Neo-6M V2
GPS Neo-6M V2 PIN

Fonctionnement du GPS Neo-6M V2

Le GPS Neo-6M V2 utilise une combinaison de signaux satellites pour déterminer la position géographique. Voici les étapes de fonctionnement principales :

  • Acquisition des signaux satellites : Le module GPS recherche et acquiert les signaux émis par les satellites en orbite. Il utilise une antenne intégrée pour capter ces signaux.
  • Calcul de la position : Une fois les signaux captés, le module GPS utilise les informations contenues dans les signaux pour calculer la position géographique en utilisant une technique appelée triangulation. Cette technique consiste à mesurer le temps que mettent les signaux pour atteindre le module GPS à partir de plusieurs satellites et à déterminer ainsi la distance entre le module et chaque satellite.
  • Correction de l’erreur d’horloge : Les satellites GPS ont des horloges atomiques très précises, tandis que l’horloge du module GPS peut présenter une légère dérive. Le module GPS utilise les signaux de plusieurs satellites pour corriger cette erreur d’horloge et améliorer la précision de la mesure de la position.
  • Calcul de la position finale : En utilisant les mesures de distance entre le module GPS et les satellites, ainsi que les coordonnées orbitales des satellites stockées dans sa mémoire interne, le module GPS calcule la position géographique finale avec une précision allant jusqu’à 2,5 mètres.
  • Données de localisation : Le module GPS Neo-6M V2 fournit les données de localisation sous la forme de trames NMEA (National Marine Electronics Association). Ces trames contiennent des informations telles que la latitude, la longitude, l’altitude, la vitesse, la date et l’heure.

Matériel requis

Avant de commencer, assurez-vous de disposer du matériel suivant :

  1. GPS Neo-6M V2 : Le module GPS lui-même.
  2. Microcontrôleur : Arduino, Raspberry Pi ou tout autre microcontrôleur compatible.
  3. Câbles de connexion : Pour relier le module GPS au microcontrôleur.
  4. Logiciel de programmation : Arduino IDE, Python ou tout autre logiciel compatible.

Connexion du GPS Neo-6M V2

Pour connecter le GPS Neo-6M V2 à votre microcontrôleur, suivez les étapes ci-dessous :

  • Alimentation : Connectez le pin VCC du module GPS à une source d’alimentation de 3,3 V à 5 V.
  • Mise à la terre : Connectez le pin GND du module GPS à la mise à la terre de votre microcontrôleur.
  • Communication série : Connectez la broche TX du module GPS à la broche RX du microcontrôleur, et la broche RX du module GPS à la broche TX du microcontrôleur. Assurez-vous de respecter les niveaux de tension compatibles du microcontrôleur.
  • Optionnel : Certains modules GPS Neo-6M V2 disposent de broches supplémentaires pour des fonctionnalités avancées telles que l’activation ou la désactivation du mode économie d’énergie. Vous pouvez les connecter selon vos besoins spécifiques.
Comment Utiliser Le Gps Neo-6M V2 Arduino: Guide Complet Pour Débutants
Connexion du GPS Neo-6M V2

Lecture des données de localisation

Une fois que vous avez connecté le module GPS Neo-6M V2, vous êtes prêt à acquérir des données de localisation. Suivez ces étapes pour récupérer les données :

  • Programmez votre microcontrôleur en utilisant le langage de programmation approprié (Arduino, Python, etc.).
  • Initialisez une communication série avec le module GPS en utilisant les broches RX et TX appropriées de votre microcontrôleur.
  • Utilisez les commandes appropriées pour lire les données de localisation à partir du module GPS.
  • Les données de localisation seront généralement au format NMEA. Vous pouvez utiliser une bibliothèque de traitement NMEA (comme TinyGPS++) pour faciliter l’analyse et l’extraction des informations pertinentes (latitude, longitude, altitude, date, heure, etc.).

Exemple de code Arduino

Voici un exemple de code Arduino pour lire et afficher les données de localisation à partir du module GPS Neo-6M V2 en utilisant la bibliothèque TinyGPS++ :

#include <SoftwareSerial.h>
#include <TinyGPS++.h>

// Configuration des broches RX et TX
SoftwareSerial gpsSerial(2, 3); // RX, TX

// Initialisation de l'objet TinyGPS++
TinyGPSPlus gps;

void setup()
{
  Serial.begin(9600);
  gpsSerial.begin(9600);
}

void loop()
{
  while (gpsSerial.available() > 0)
  {
    if (gps.encode(gpsSerial.read()))
    {
      if (gps.location.isValid())
      {
        Serial.print("Latitude : ");
        Serial.println(gps.location.lat(), 6);
        Serial.print("Longitude : ");
        Serial.println(gps.location.lng(), 6);
        Serial.print("Altitude : ");
        Serial.println(gps.altitude.meters());
        Serial.print("Date : ");
        Serial.print(gps.date.day());
        Serial.print("/");
        Serial.print(gps.date.month());
        Serial.print("/");
        Serial.println(gps.date.year());
        Serial.print("Heure : ");
        Serial.print(gps.time.hour());
        Serial.print(":");
        Serial.print(gps.time.minute());
        Serial.print(":");
        Serial.print(gps.time.second());
        Serial.println(" UTC");
      }
    }
  }
}

Explication du code Arduino

Dans cet exemple de code Arduino, nous allons examiner les différentes parties et fonctionnalités utilisées pour lire et afficher les données de localisation à partir du module GPS Neo-6M V2.

a. Inclusion des bibliothèques nécessaires

#include <SoftwareSerial.h>
#include <TinyGPS++.h>

Nous utilisons la bibliothèque SoftwareSerial pour créer une communication série avec le module GPS Neo-6M V2, et la bibliothèque TinyGPS++ pour traiter les données NMEA.

b. Configuration des broches RX et TX :

arduinoCopy codeSoftwareSerial gpsSerial(2, 3); // RX, TX

Nous configurons ici les broches RX (reception) et TX (transmission) du module GPS pour établir une communication série avec le microcontrôleur. Assurez-vous de connecter les broches RX et TX du module GPS aux broches appropriées de votre microcontrôleur.

c. Initialisation de l’objet TinyGPS++ :

TinyGPSPlus gps;

Nous créons un objet de la classe TinyGPSPlus pour traiter les données NMEA et extraire les informations de localisation.

d. Configuration initiale dans la fonction setup() :

void setup()
{
  Serial.begin(9600);
  gpsSerial.begin(9600);
}

Nous initialisons ici les vitesses de communication série pour le port série du microcontrôleur (Serial.begin(9600)) et pour la communication avec le module GPS (gpsSerial.begin(9600)). Assurez-vous de régler la vitesse de communication sur celle prise en charge par votre module GPS.

e. Lecture des données de localisation dans la boucle loop() :

void loop()
{
  while (gpsSerial.available() > 0)
  {
    if (gps.encode(gpsSerial.read()))
    {
      if (gps.location.isValid())
      {
        // Affichage des données de localisation
        Serial.print("Latitude : ");
        Serial.println(gps.location.lat(), 6);
        Serial.print("Longitude : ");
        Serial.println(gps.location.lng(), 6);
        Serial.print("Altitude : ");
        Serial.println(gps.altitude.meters());
        Serial.print("Date : ");
        Serial.print(gps.date.day());
        Serial.print("/");
        Serial.print(gps.date.month());
        Serial.print("/");
        Serial.println(gps.date.year());
        Serial.print("Heure : ");
        Serial.print(gps.time.hour());
        Serial.print(":");
        Serial.print(gps.time.minute());
        Serial.print(":");
        Serial.print(gps.time.second());
        Serial.println(" UTC");
      }
    }
  }
}

Nous utilisons une boucle while pour lire les données disponibles sur le port série du module GPS. Ensuite, nous utilisons la fonction gps.encode() pour traiter chaque caractère reçu et mettre à jour les informations de localisation dans l’objet gps de la classe TinyGPSPlus.

Si la localisation est valide (gps.location.isValid()), nous affichons les données de localisation sur le moniteur série à l’aide de la fonction Serial.print(). Les données affichées comprennent la latitude, la longitude, l’altitude, la date et l’heure en temps universel coordonné (UTC).

Assurez-vous d’ouvrir le moniteur série dans l’IDE Arduino pour afficher les données de localisation.

Utilisation avancée

Le GPS Neo-6M V2 offre des fonctionnalités avancées telles que la configuration des paramètres, la sauvegarde d’almanach des satellites, la gestion de l’heure, etc. Vous pouvez consulter la documentation du module pour plus de détails sur ces fonctionnalités.

Conclusion

Félicitations ! Vous avez appris à utiliser le GPS Neo-6M V2 dans vos projets. Vous comprenez maintenant les principes de base du fonctionnement du module GPS, la connexion matérielle requise et la lecture des données de localisation. Utilisez ces connaissances pour intégrer le GPS Neo-6M V2 dans vos projets et explorer les possibilités passionnantes qu’il offre en termes de localisation précise. Bonne création !

Datasheet: NEO-6.pdf (digikey.com)
