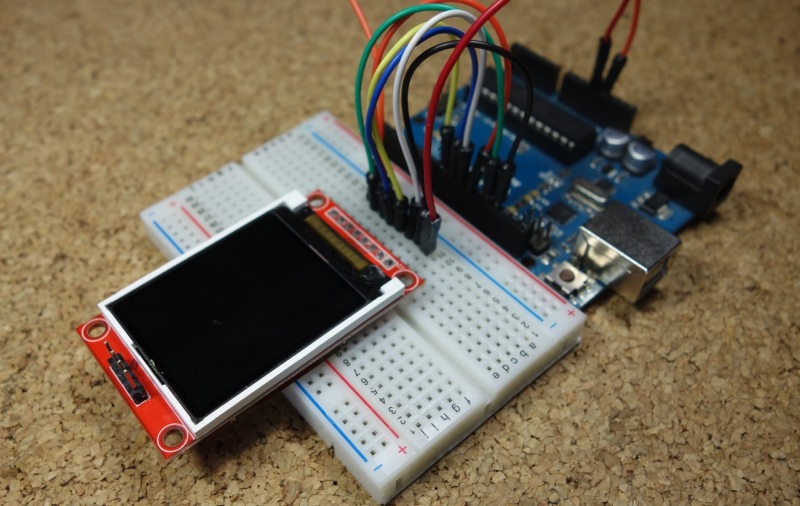

Comment utiliser TFT afficheur LCD avec Arduino : Les 5 étapes clés pour maîtriser
- Introduction aux afficheur TFT
- Améliorer l’expérience utilisateur avec les écrans TFT
- Aspects techniques des écrans TFT
- Fonctionnalité tactile associée à l’affichage
- L’impératif de la conversion de niveau
- Projets d’Écran TFT Arduino
- Conseils et Astuces Pratiques
- L’Importance de la Sélection d’Esclave dans les Interfaces SPI
- Configuration d’ Arduino et Écran Tactile TFT
- Applications et Projets
- Limitations et Conseils d’Optimisation pour les Écrans TFT
- Influence de l’Interface SPI sur les Performances de l’Écran TFT
- Vidéo Descriptive
- Liens outilles
Introduction aux afficheur TFT
TFT signifie “Transistor à Film Mince”, un type d’écran LCD qui utilise un film mince de transistors pour chaque pixel à l’écran. Ces transistors contrôlent l’illumination des pixels, garantissant des affichages nets et vibrants. L’avènement de la technologie TFT a marqué une avancée significative dans les écrans, repoussant les limites de la clarté, de la précision des couleurs et des temps de réponse. Cette forme de LCD offre une expérience visuelle bien supérieure à celle de leurs homologues non-TFT, en faisant le choix privilégié pour une multitude d’appareils électroniques.
Dans le domaine de l’électronique, les écrans TFT sont devenus synonymes de qualité. Ils sont principalement présents dans les smartphones, les tablettes, les moniteurs d’ordinateur et les téléviseurs. Leur dominance sur le marché provient de leur capacité à délivrer des images haute résolution avec une profondeur de couleur inégalée. Le transistor dédié de chaque pixel facilite la commutation rapide on/off, ce qui se traduit par des taux de rafraîchissement d’écran plus rapides et une réduction du flou de mouvement.
Améliorer l’expérience utilisateur avec les écrans TFT
-
TTGO T-Display ESP32240,00 DH
-
NEXTION 5 TFT ÉCRAN TACTILE UART900,00 DH
-
Arduino MEGA 2560 Rev3 avec câble usb210,00 DH
Plongez dans le monde de l’électronique moderne et vous serez certainement confronté à la brillance des écrans TFT. Leur qualité visuelle se traduit par des images plus claires, des textes plus nets et des couleurs plus vibrantes. Imaginez regarder un film en haute définition ou jouer à un jeu à forte intensité graphique ; les détails prennent vie, les couleurs resplendissent et le mouvement semble fluide, tout cela grâce à la technologie TFT sous-jacente.
Lorsque les utilisateurs interagissent avec des appareils équipés d’écrans TFT, il y a une attente implicite de qualité. Qu’il s’agisse de parcourir une galerie de photos, de lire un e-book ou de naviguer sur une carte, la clarté et la réactivité de l’affichage jouent un rôle essentiel pour assurer la satisfaction de l’utilisateur. L’adoption des écrans TFT à travers les appareils n’est pas seulement un témoignage de leur prouesse technique, mais aussi une indication de la façon dont ils élèvent l’expérience utilisateur globale. L’esthétique visuelle combinée aux avantages fonctionnels fait des écrans TFT un composant essentiel pour façonner les interactions numériques d’aujourd’hui.
Aspects techniques des écrans TFT
Rôle des circuits intégrés de pilotage dans les écrans TFT Les Circuits Intégrés de Pilotage (ICs) servent de cerveau aux écrans TFT, faisant le lien entre les données brutes et les sorties visuelles dynamiques. Des ICs comme le ILI9341 sont essentiels pour plusieurs raisons :
- Contrôle des Pixels : Au cœur de l’écran TFT se trouvent des millions de minuscules pixels. Les circuits de pilotage contrôlent chaque pixel, dictant sa couleur et sa luminosité en fonction des données entrantes.
- Protocoles de Communication : Ces ICs supportent diverses méthodes de communication, le SPI étant un exemple principal. Cette compatibilité permet aux microcontrôleurs et autres dispositifs de transmettre facilement des données à l’affichage.
- Fonctions Intégrées : De nombreux circuits de pilotage disposent de fonctions intégrées, allant de tâches basiques comme la définition de couleurs de pixels à des fonctionnalités avancées telles que le dessin de formes géométriques ou l’affichage d’images. Ceci décharge certaines tâches de traitement de l’appareil principal.
- Taux de Rafraîchissement & Réactivité : De bons ICs de pilotage gèrent des taux de rafraîchissement élevés, garantissant des transitions visuelles fluides et des animations.
Fonctionnalité tactile associée à l’affichage
L’introduction des écrans tactiles a révolutionné les interactions utilisateur-appareil. Des puces comme la XPT2046 supervisent cette fonctionnalité tactile :
- Détection du Toucher : Le rôle principal de ces puces est de détecter le toucher. Elles y parviennent en mesurant les changements de propriétés électriques, comme la capacité ou la résistance, lorsqu’un utilisateur entre en contact.
- Mappage des Coordonnées : Une fois le toucher détecté, ces puces localisent l’emplacement exact du toucher. Elles traduisent cela en coordonnées x et y, que l’appareil principal peut alors traiter.
- Multi-Touch & Reconnaissance des Gestes : Les puces tactiles avancées peuvent discerner plusieurs points de contact simultanément, permettant des gestes comme le pincement pour zoomer.
- Intégration Transparente : Même avec la complexité ajoutée de la détection tactile, ces puces garantissent que la fonctionnalité tactile n’interfère pas avec le rôle principal de l’écran en matière de sortie visuelle.
L’impératif de la conversion de niveau
La conversion de niveau, un aspect crucial lors de l’interfaçage des dispositifs, traite les disparités de tension :
Titre | Description |
---|---|
Variation de Tension | Des dispositifs comme Arduino fonctionnent souvent à 5V, tandis que de nombreux écrans TFT modernes et leurs composants fonctionnent à 3.3V. Les connecter directement peut entraîner des conditions de surtension pour le TFT. |
Protection des Composants | Soumettre les écrans TFT à des tensions supérieures à leur maximum nominal peut les endommager ou réduire leur durée de vie. |
Intégrité du Signal | Les convertisseurs de niveau ne se contentent pas d’adapter les tensions, mais veillent également à ce que les signaux de données conservent leur intégrité lors de la transmission. |
Élargir la Compatibilité | En intégrant la conversion de niveau, un plus grand éventail de dispositifs, indépendamment de leurs tensions de fonctionnement, peuvent se connecter en toute sécurité aux écrans TFT. |
Comprendre ces subtilités techniques renforce l’efficacité des écrans TFT, garantissant des performances optimales et une longévité accrue. Avec les ICs de pilotage gérant les aspects visuels et les ICs tactiles améliorant l’interactivité, les écrans TFT se situent au carrefour de l’innovation et de l’utilité. Parallèlement, la conversion de niveau protège ces écrans, garantissant des interactions harmonieuses entre différents composants électroniques.
Projets d’Écran TFT Arduino
Composants et Bibliothèques
Composants Essentiels pour Configurer un Écran TFT Arduino pour la Mesure de Distance et le Contrôle de LED RGB
- Carte Arduino : Le cerveau de l’opération, une carte Arduino (comme l’Arduino Uno, Mega, ou similaire) est nécessaire pour contrôler l’écran TFT, lire les données du capteur ultrasonique, et gérer la LED RGB.
- Capteur Ultrasonique (HC-SR04 ou similaire) : Ce capteur émet des ondes ultrasonores et lit l’écho pour mesurer la distance. C’est un composant crucial pour la fonctionnalité de mesure de distance.
- Écran TFT avec Capacité Tactile : Un écran TFT (Transistor en Film Mince) est nécessaire pour afficher les données de distance. S’il possède des capacités tactiles, il peut également être utilisé pour basculer entre les unités de mesure ou ajuster les valeurs de la LED RGB.
- LED RGB : Une LED RGB peut émettre de la lumière rouge, verte et bleue, qui peut être mélangée à différentes intensités pour produire une large gamme de couleurs. Contrôlée par l’Arduino, elle changera de couleur en fonction de l’entrée de l’utilisateur via l’écran tactile.
- Résistances et Potentiomètres : Selon la configuration de la LED RGB, vous pourriez avoir besoin de résistances pour limiter le courant à chaque diode. Les potentiomètres peuvent être utilisés pour ajuster la luminosité de chaque couleur.
- Fils de Connexion et Platine d’Essai : Les fils sont essentiels pour établir des connexions entre la carte Arduino, l’écran TFT, le capteur ultrasonique, et la LED RGB. Une platine d’essai peut être pratique pour organiser ces connexions.
- Source d’Alimentation : Une source d’alimentation appropriée, soit des piles soit une alimentation directe, est nécessaire pour alimenter la carte Arduino et les composants connectés.
Bibliothèques Cruciales pour les Fonctionnalités de l’Écran TFT et de l’Écran Tactile
Bibliothèque | Description |
---|---|
UTFT | Cette bibliothèque fournit les fonctions nécessaires pour interfacer une variété d’écrans TFT. Elle offre des commandes pour dessiner des formes, afficher du texte, et contrôler les pixels de l’écran. C’est un outil complet pour gérer l’affichage visuel de l’écran TFT. |
URTouch | Pour les écrans TFT avec capacités tactiles, cette bibliothèque est indispensable. Elle facilite la détection des événements tactiles, récupère les coordonnées des touches, et peut reconnaître divers gestes tactiles. Elle permet de créer des interfaces tactiles interactives sur l’écran TFT. |
NewPing | Pour le capteur ultrasonique, cette bibliothèque peut être incroyablement utile. Elle simplifie le processus d’envoi de pings ultrasonores et de mesure de leur temps de retour, facilitant ainsi le calcul des distances. |
Configuration de la Carte Arduino avec l’Écran TFT
Pour interfacer l’écran TFT avec l’Arduino, suivez ces étapes en prenant comme référence l’Article 1 :
Identification des Broches TFT : Tout d’abord, vous devez identifier les broches de votre écran TFT. Les broches courantes comprennent VCC (alimentation), GND (masse), CS (sélection de puce), RST (réinitialisation), WR (écriture), RS (sélection de registre) et les broches de données D0-D7.
Connexion entre Arduino et TFT :
- VCC : Connectez à 3.3V ou 5V sur l’Arduino (selon les spécifications du TFT).
- GND : Connectez à la broche de masse (GND) sur l’Arduino.
- CS (Sélection de Puce) : Connectez à la Broche 38 sur l’Arduino Mega.
- RST (Réinitialisation) : Connectez à la Broche 39 sur l’Arduino Mega.
- WR (Écriture) : Connectez à la Broche 40 sur l’Arduino Mega.
- RS (Sélection de Registre) : Connectez à la Broche 41 sur l’Arduino Mega.
- Broches de Données (D0-D7) : Connectez-les respectivement aux Broches 22-29 sur l’Arduino Mega.
Broches de l’Écran Tactile : Si votre écran TFT est équipé d’une fonction tactile, il peut avoir des broches supplémentaires comme T_CLK, T_CS, T_DIN, T_DO, T_IRQ. Voici comment vous devriez les connecter :
T_CLK : Connectez à la Broche 6 sur l’Arduino Mega. T_CS : Connectez à la Broche 5 sur l’Arduino Mega. T_DIN : Connectez à la Broche 4 sur l’Arduino Mega. T_DO : Connectez à la Broche 3 sur l’Arduino Mega. T_IRQ : Connectez à la Broche 2 sur l’Arduino Mega.
Mise Sous Tension : Après avoir réalisé toutes les connexions, allumez l’Arduino. L’écran TFT doit s’allumer, indiquant qu’il reçoit de l’énergie.
Connexion du Capteur Ultrasonique HC-SR04
- VCC à Arduino 5V
- GND à Arduino GND
- Trig (Déclencheur) à une broche numérique (par exemple, D7)
- Echo à une autre broche numérique (par exemple, D6)
Connexion de la LED RGB
- Connectez la cathode commune (ou anode, selon votre type de LED) à la GND (pour cathode commune) ou 5V (pour anode commune).
- Connectez la borne Rouge via une résistance (par exemple, 220Ω) à une broche numérique avec capacité PWM (par exemple, D5).
- Connectez la borne Verte via une autre résistance à une autre broche numérique avec capacité PWM (par exemple, D4).
- Connectez la borne Bleue via une autre résistance à une troisième broche numérique avec capacité PWM (par exemple, D3).
Code pour l’Interface entre Arduino, l’Écran TFT, le Capteur Ultrasonique et le Contrôle de la LED RGB :
#include <UTFT.h> #include <URTouch.h> #define TRIG_PIN 48 #define ECHO_PIN 49 #define RED_PIN 9 #define GREEN_PIN 10 #define BLUE_PIN 11 UTFT myGLCD(ITDB32S, 38, 39, 40, 41); URTouch myTouch(6, 5, 4, 3, 2); void setup() { myGLCD.InitLCD(); myGLCD.clrScr(); myTouch.InitTouch(); myTouch.setPrecision(PREC_MEDIUM); pinMode(TRIG_PIN, OUTPUT); pinMode(ECHO_PIN, INPUT); pinMode(RED_PIN, OUTPUT); pinMode(GREEN_PIN, OUTPUT); pinMode(BLUE_PIN, OUTPUT); } void loop() { // Mesure de distance ultrasonique long duration, distance_cm; digitalWrite(TRIG_PIN, LOW); delayMicroseconds(5); digitalWrite(TRIG_PIN, HIGH); delayMicroseconds(10); digitalWrite(TRIG_PIN, LOW); duration = pulseIn(ECHO_PIN, HIGH); distance_cm = (duration / 2) / 29.1; myGLCD.setColor(255, 255, 255); myGLCD.setBackColor(0, 0, 0); myGLCD.printNumI(distance_cm, 100, 100); // Interaction avec l'écran tactile if (myTouch.dataAvailable()) { myTouch.read(); int x = myTouch.getX(); int y = myTouch.getY(); // Ajoutez ici du code pour changer les unités ou interagir avec la LED RGB via l'écran tactile } // Contrôle de la LED RGB (il s'agit d'un exemple basique, vous pouvez l'améliorer) analogWrite(RED_PIN, 127); // Intensité à moitié pour le rouge analogWrite(GREEN_PIN, 255); // Intensité maximale pour le vert analogWrite(BLUE_PIN, 0); // Pas de bleu }
Explication du Code
Inclusion des Bibliothèques
La bibliothèque UTFT est incluse pour gérer les fonctionnalités de l’écran TFT.
La bibliothèque URTouch est pour les capacités de l’écran tactile.
Définition des Broches
Les broches pour le déclencheur et l’écho du capteur ultrasonique sont définies. Les broches pour les contrôles rouge, vert et bleu de la LED RGB sont également définies.
Initialisation
L’écran TFT et l’écran tactile sont initialisés. Les broches pour le capteur ultrasonique et la LED RGB sont définies comme entrée ou sortie, selon les besoins.
Boucle Principale
La distance est mesurée à l’aide du capteur ultrasonique en envoyant une impulsion de déclenchement et en mesurant le temps pris pour que l’écho revienne. La distance en centimètres est calculée à partir de ce temps. Cette distance est ensuite affichée sur l’écran TFT.
Si une touche est détectée sur l’écran tactile, les coordonnées de la touche sont lues. Vous pouvez ajouter du code supplémentaire pour interagir avec les données affichées ou contrôler la LED RGB en fonction de ces coordonnées. La LED RGB est contrôlée en définissant l’intensité de ses composants rouge, vert et bleu.
Dans cet exemple, le rouge est réglé à moitié intensité, le vert à intensité maximale et le bleu est éteint. Ce code fournit un cadre de base pour l’interface de l’Arduino avec l’écran TFT, le capteur ultrasonique et la LED RGB. Vous pouvez l’améliorer en ajoutant plus de fonctionnalités comme changer les unités de mesure par toucher, ou ajuster les couleurs de la LED RGB à l’aide de curseurs sur l’écran tactile.
-
Mini Breadboard pour prototypage14,00 DH
-
Produit en promotion65 Fils flexible male – maleLe prix initial était : 30,00 DH.25,00 DHLe prix actuel est : 25,00 DH.
-
Arduino DUE avec cable USB500,00 DH
Configuration Logicielle
Dans l’Arduino IDE, assurez-vous d’avoir installé les bibliothèques UTFT et URTouch. Ces bibliothèques contiennent des fonctions qui facilitent l’interface avec l’écran TFT et sa fonctionnalité tactile. Chargez les sketches ou programmes souhaités qui exploitent les capacités de l’écran TFT. Assurez-vous que les configurations de broches dans le code correspondent aux connexions physiques que vous avez réalisées.
En résumé configurer l’Arduino avec un écran TFT implique à la fois des connexions matérielles et des configurations logicielles. Assurer des connexions appropriées et utiliser les bonnes bibliothèques vous permettra d’afficher efficacement les données et d’exploiter les fonctionnalités tactiles. Consultez toujours la fiche technique ou la documentation spécifique de votre modèle TFT, car les configurations des broches peuvent varier entre les fabricants.
Conseils et Astuces Pratiques
Initialisation et connexion de panneaux génériques Les écrans TFT, en particulier ceux des marques génériques, peuvent parfois être délicats à configurer. Suivre les étapes ci-dessous peut faciliter le processus :
- Sélection de la Bibliothèque : Utilisez des bibliothèques reconnues comme celle d’Adafruit ILI9341. Ces bibliothèques simplifient le processus de communication entre l’affichage et le microcontrôleur en proposant des fonctions faciles à utiliser.
- Connexion de la Broche de Réinitialisation : La connexion à la broche de réinitialisation est essentielle pour de nombreux panneaux TFT. Cette broche permet à l’écran de subir une réinitialisation matérielle, garantissant qu’il démarre dans un état connu. Lors de l’initialisation de l’écran avec un logiciel, il est essentiel de spécifier l’emplacement de cette broche.
- Utilisez des Codes d’Exemple : Avant de mettre en œuvre des applications complexes, testez l’écran à l’aide de codes d’exemple disponibles dans la bibliothèque choisie. Ceci garantit une communication efficace entre l’écran et le microcontrôleur.
L’Importance de la Sélection d’Esclave dans les Interfaces SPI
L’interface SPI (Serial Peripheral Interface) fonctionne selon une dynamique maître-esclave. Un maître peut communiquer avec plusieurs dispositifs esclaves, mais un seul à la fois. C’est ici qu’intervient la “Sélection d’Esclave” (souvent appelée SS ou CS pour “Chip Select”) :
- Communication Sélective : La broche SS permet au dispositif maître (par exemple, Arduino) de choisir avec quel dispositif esclave (comme l’écran TFT ou son composant tactile) il souhaite communiquer.
- Intégrité des Données : Une gestion appropriée des broches SS évite que les données destinées à un dispositif n’atteignent un autre dispositif par erreur. Cela garantit la précision des données et minimise le risque de dysfonctionnements.
- Flexibilité : En contrôlant les broches SS, les dispositifs maîtres peuvent rapidement basculer entre plusieurs esclaves. Dans les configurations qui utilisent à la fois l’écran TFT et l’écran tactile via SPI, la gestion de ces broches devient essentielle.
Configuration d’ Arduino et Écran Tactile TFT
Une bonne disposition de la platine d’essai est essentielle pour une configuration réussie :
- Connexions d’Alimentation : Reliez les broches VCC et GND de l’écran TFT respectivement aux 3,3V et GND de l’Arduino. Lignes de Données : Reliez le MOSI de l’écran à l’Arduino’s MOSI, et le MISO de l’écran à l’Arduino’s MISO.
- Horloge : Connectez le SCK de l’écran au SCK de l’Arduino. Réinitialisation & Sélection de la Puce : Reliez la broche de réinitialisation et la broche CS du TFT à des broches numériques spécifiques sur l’Arduino. Ces broches doivent être spécifiées lors de l’initialisation de l’écran dans le code.
- Interface Tactile : Si le TFT est équipé d’une fonction tactile, les broches T_CLK, T_CS, T_DIN, T_DO, et T_IRQ doivent être connectées à des broches numériques appropriées sur l’Arduino. Pour ceux qui ont besoin d’aides visuelles, des schémas détaillés sont disponibles en ligne.
Ces schémas offrent une vue d’ensemble claire de chaque connexion, garantissant une communication sans faille entre l’Arduino et l’écran TFT. Une installation et une gestion correctes des connexions sont essentielles pour le fonctionnement optimal de l’écran et de toutes les capacités tactiles intégrées.
Applications et Projets
Dans le domaine de l’électronique, la combinaison d’écrans tactiles TFT SPI avec Arduino offre aux passionnés une opportunité de développer des jeux interactifs tels que Pong. Commencez par intégrer une bibliothèque adaptée au module TFT, comme l’Adafruit ILI9341, pour simplifier la communication avec l’affichage. Lors de la programmation, on peut exploiter la fonctionnalité tactile pilotée par la puce XPT2046, permettant des interactions utilisateur, des mouvements de joueurs et une dynamique de jeu en temps réel.
Pour ceux qui se lancent dans le développement de jeux sur cette plateforme, considérez les points suivants :
- Sélection de la Bibliothèque : Opter pour des bibliothèques dédiées simplifie la logique du jeu et le rendu graphique. Des bibliothèques comme Adafruit ILI9341 offrent des fonctions prédéfinies qui aident à dessiner des formes, du texte et des images sur l’écran.
- Calibration de l’Écran Tactile : Avant de se lancer dans le développement de jeux, calibrez l’écran tactile. Cela garantit des réponses tactiles précises et des contrôles de joueur adéquats.
- Graphismes et Logique de Jeu : Privilégiez une logique de jeu épurée et un rendu graphique efficace. Tenez compte de la résolution de l’affichage, en veillant à ce que les éléments du jeu soient optimisés pour la taille de l’écran.
Limitations et Conseils d’Optimisation pour les Écrans TFT
Les écrans TFT, bien qu’ils offrent une représentation de couleur vive et des temps de réponse rapides, ont des contraintes inhérentes. Le taux de rafraîchissement de la plupart des modules TFT peut ne pas correspondre à celui des moniteurs de jeu haut gamme. Ainsi, pour des animations plus fluides, concentrez-vous sur l’optimisation des graphiques et la réduction de la charge computationnelle. Utilisez des techniques de double tamponnage pour prévenir le scintillement et garantir des transitions de trames fluides.
De plus, bien que les écrans TFT affichent des couleurs riches, ils peuvent ne pas supporter les palettes de couleurs étendues des écrans plus grands. Adaptez vos graphiques à cette contrainte, en utilisant des couleurs que l’écran peut restituer avec précision. N’oubliez pas, plus les graphiques et les animations sont simples, meilleures sont les performances sur les écrans TFT compacts.
Influence de l’Interface SPI sur les Performances de l’Écran TFT
Le SPI (Serial Peripheral Interface) offre un mode de transmission de données synchrone, ce qui en fait un choix populaire pour les écrans TFT. La beauté du SPI réside dans sa simplicité et son efficacité. Avec une ligne d’horloge dédiée, les données sont synchronisées, garantissant que le module TFT reçoit les bits de données dans le bon ordre. Cette synchronisation est essentielle pour afficher les graphiques avec précision.
Cependant, tout a un prix. Bien que le SPI soit efficace, la vitesse de transmission des données peut être limitée, surtout par rapport aux interfaces parallèles. Cette limitation peut affecter le taux de rafraîchissement des applications riches en graphiques. Néanmoins, pour de nombreux projets basés sur Arduino, le SPI offre un équilibre entre vitesse et simplicité, en faisant le choix privilégié pour connecter les écrans TFT.
En conclusion, bien que les écrans TFT interfacés avec Arduino via SPI aient leurs limites, ils demeurent un outil puissant pour les amateurs et les développeurs. En comprenant leurs contraintes et en optimisant en conséquence, on peut créer des projets vibrants et interactifs qui ravissent et informent
