2N2646 est un transistor à jonction unilatérale (UJT) à base de silicium, largement utilisé dans les applications de déclenchement, de temporisation et d’oscillateur. Réputé pour sa résistance négative stable et sa commutation rapide, il constitue un composant essentiel dans les circuits de contrôle industriels, les systèmes de déclenchement de SCR et la génération de formes d’onde. Il est caractérisé par une tension inverse émetteur de 30 V et une tension inter-base de 35 V, avec un courant efficace émetteur (RMS) de 50 mA et un courant crête impulsionnel pouvant atteindre 2 A
5 en stock
Récupération au magasin Moussasoft
Récupérez votre commande aujourd'hui.
Gratuit
Livraison partout au Maroc
Nous livrons à domicile dans tout le Maroc.
1-2 Jours
40.00 Dh
Livraison à Agadir
Le coursier livrera à l'adresse indiquée.
même jour
20.00 Dh
Garantie
Retours gratuits sous 7 jours.
2N2646 est un transistor à jonction unilatérale (UJT) en silicium, sert principalement pour des fonctions de commutation et de déclenchement dans des circuits spécialisés. Contrairement aux BJT ou FET, ce composant est destiné à l’amplification la génération d’impulsions et la commande d’éléments de puissance. Grâce à cette propriété, il trouve des applications privilégiées dans les circuits de temporisation, oscillateurs relaxateurs et générateurs de déclenchement pour dispositifs à semi-conducteurs de puissance tels que les SCR et TRIAC
| Paramètre | Valeur |
|---|---|
| Tension inverse émetteur | 30 V |
| Tension inter-base | 35 V |
| Courant efficace émetteur (RMS) | 50 mA |
| Courant crête émetteur (impulsion) | 2 A |
| Dissipation de puissance | 300 mW |
| Plage de température de fonctionnement | –65 °C à +125 °C |
| Rapport intrinsèque de blocage (η) | ~0,56 à 0,75 |
| Résistance inter-base | 4,7 – 9,1 kΩ |
| Tension de saturation émetteur | ~3,5 V (@50 mA) |
| Courant inter-base modulé | ~15 mA |
| Courant de fuite émetteur | ~0,005 μA (typique) |
| Courant de vallée | ~6 mA |
| Boîtier | TO-18 (boîtier métallique) |
| Finition de surface | Passivée |

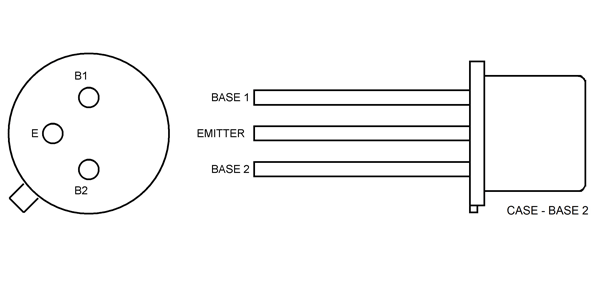

Le 2N2646 est généralement encapsulé dans un boîtier métallique TO-18, un format standard pour composants traversants (through-hole). Le brochage est le suivant :
