Oscillateurs à quartz

Oscillateurs à quartz

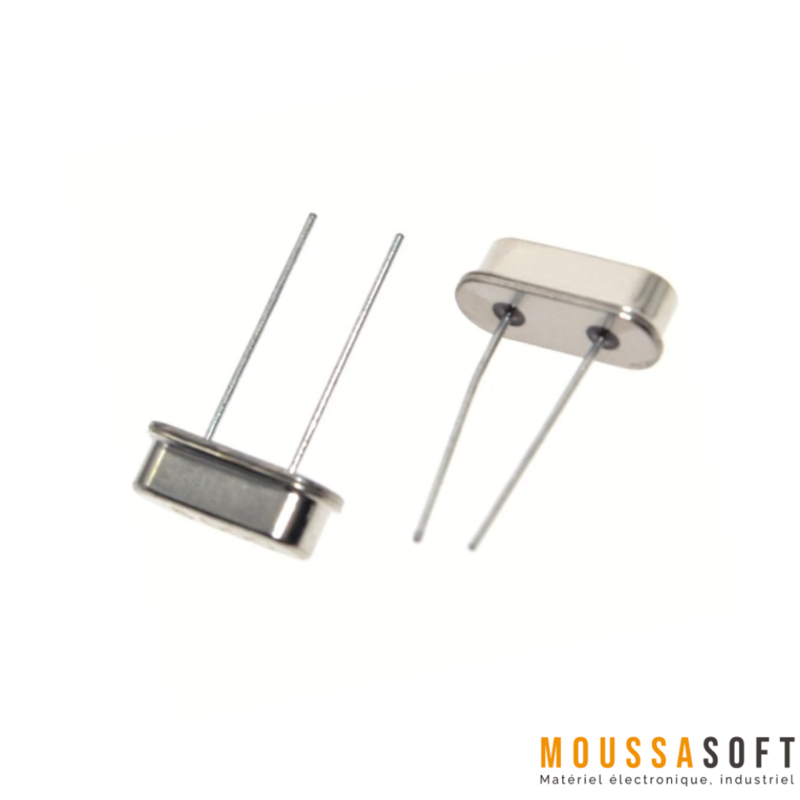

L’oscillateur à quartz dans la plage de 32 kHz à 25 MHz utilise un cristal de quartz piézoélectrique comme élément sélectif de fréquence. Le circuit oscillateur amplifie la vibration du cristal afin de produire un signal d’horloge stable. Les cristaux de quartz sont fabriqués pour des fréquences allant de quelques dizaines de kilohertz à plusieurs centaines de mégahertz et sont largement utilisés dans les applications de chronométrage (montres, horloges, radios, ordinateurs, téléphones portables).

Spécifications techniques :

Caractéristiques Principales

• Haute Stabilité  : Les oscillateurs à quartz présentent une fréquence très stable (niveau ppm) grâce au facteur Q élevé du cristal. Les tolérances typiques à +25 °C se situent entre ±10 et ±100 ppm, et la stabilité thermique sur –40 à +85 °C est couramment de ±20 ppm, ±50 ppm ou ±100 ppm. Par exemple, un oscillateur 12 MHz HC-49 peut spécifier une tolérance de ±30 ppm et une stabilité de ±50 ppm.

• Faible Consommation Électrique : De nombreux oscillateurs modernes (notamment ≤100 kHz) sont utilisés pour un courant de l’ordre du µA, adaptés aux RTC et SoC alimentés par batterie. Par exemple, un oscillateur CMOS complet de 32,768 kHz peut ne consommer que quelques dizaines de µA tout en fournissant un signal d’horloge.

• Large Plage d’Alimentation et Température : Les tensions d’alimentation varient généralement de ~1,8 V à 3,3–5 V. Les composants de grade automobile ou industriel prennent souvent en charge des rails 1,8–3,3 V ou 2,5–3,3 V. La plage de température industrielle standard est de –40 °C à +85 °C ; les versions étendues atteignent –40 °C à +105 °C ou +125 °C (qualification automobile).

• Types de Sortie : Les sorties logiques CMOS/TTL sont standard, donnant des signaux carrés rail-à-rail et un couplage facile. Certains cristaux prennent également en charge des sorties sinusoïdales ou d’autres interfaces logiques. Des fonctions supplémentaires comme la mise en tri-état (enable/disable) sont disponibles sur de nombreux modules.

• Faible Bruit de Phase / Jitter : Le haut facteur Q du quartz produit un bruit de phase très faible, idéal pour les horloges des FPGA, DSP, PLL ou frontaux RF où le jitter doit être minimal.

• Vieillissement à Long Terme : Après une période initiale de burn-in, les oscillateurs à quartz dérivent lentement. L’aging typique est de ±0,5–2 ppm/an, selon le type et la compensation thermique. Une bonne conception et un conditionnement approprié limitent les effets du vieillissement (souvent <1 ppm/an pour les composants de qualité).

• Options de Fréquence : La gamme couvre les fréquences à partir de 32,768 kHz jusqu’à ~25 MHz

Applications Typiques

• Horloges Temps Réel : Les cristaux 32,768 kHz sont standard pour RTC, dispositifs portables, compteurs et horloges basse consommation, fournissant une base de temps 1 Hz pour microcontrôleurs et horloges.
• Microcontrôleurs & Circuits Numériques : Les oscillateurs en MHz (1–25 MHz) alimentent les MCU, DSP, modules USB et logique numérique générale.
• Télécommunications & Réseaux : Les infrastructures telecom, routeurs et équipements réseau utilisent des oscillateurs à quartz comme horloge système et référence de fréquence.
• Électronique Grand Public : Ordinateurs portables, smartphones, IoT et horloges reposent sur les XOs quartz pour le timing CPU et périphériques.
• Industriel & Automobile : Automatisation, capteurs et réseaux embarqués exigent des oscillateurs robustes, souvent certifiés AEC-Q200 et fonctionnant jusqu’à –40/+125 °C.
• Test & Mesure : Compteurs de fréquence, générateurs de signal et oscilloscopes intègrent des références quartz pour une précision ppm.
