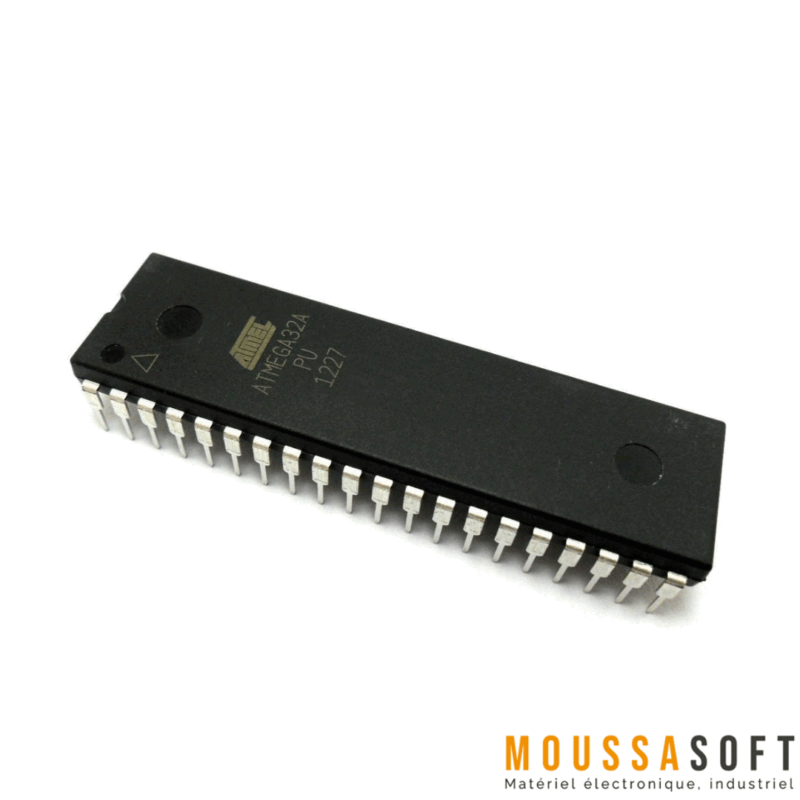

ATMega32 Microcontrôleur 16 MHz 2KB

65,00 DH

ATMega32 Microcontrôleur AVR 16MHz est équipé de 2KB de mémoire flash, offre des performances optimales pour des projets de développement et systèmes embarqués.

Ce microcontrôleur propose jusqu’à 32 broches I/O, des interfaces UART, SPI, I2C et 8 canaux ADC de 10 bits. Avec son boîtier DIP 40 broches, il est idéal pour des applications variées telles que l’automatisation industrielle, la robotique et les interfaces utilisateur.

4 en stock (peut être commandé)

  • Récupération au magasin Moussasoft

Récupérez votre commande aujourd'hui.

Gratuit

  • Livraison partout au Maroc

Nous livrons à domicile dans tout le Maroc.

1-2 Jours

40.00 Dh

  • Livraison à Agadir

Le coursier livrera à l'adresse indiquée.

même jour

20.00 Dh

  • Retours gratuits sous 7 jours.
14 personnes regardent ce produit maintenant !
UGS : B2-18-22 Catégorie :
Description

ATMega32 Microcontrôleur 16 MHz 2 KB Flash 40 Broches

ATMega32 fonctionne en tant qu’unité centrale de traitement (CPU) dans les systèmes embarqués. Il permet d’exécuter des instructions stockées dans sa mémoire, traiter des données, et contrôler d’autres périphériques qui lui sont connectés.

Le microcontrôleur fonctionne en récupérant des instructions depuis sa mémoire flash, en les décodant, puis en les exécutant pour accomplir des tâches telles que la manipulation de données, le contrôle des entrées/sorties, et la communication avec d’autres dispositifs.

Fonctionnalités de l’ATMega32

Le microcontrôleur ATMega32 est capable de réaliser une variété de tâches grâce à ses multiples broches I/O, interfaces de communication et périphériques internes. Les fonctionnalités clés incluent :

  • Contrôle I/O Numérique : Le microcontrôleur peut contrôler et surveiller divers signaux numériques.
  • Conversion Analogique-Numérique (ADC) : Avec son ADC 10 bits, l’ATMega32 peut convertir des signaux analogiques en données numériques pour traitement.
  • Timers et Compteurs : Le microcontrôleur dispose de trois timers/compteurs (deux 8 bits et un 16 bits) qui peuvent être utilisés pour des opérations de temporisation, la génération de signaux PWM ou le comptage d’événements.
  • Communication Série : Il prend en charge plusieurs protocoles de communication tels que l’USART, le SPI et l’I2C, ce qui le rend idéal pour se connecter à divers périphériques comme des capteurs, des écrans et d’autres microcontrôleurs.
  • Génération PWM : Il peut générer des signaux modulés en largeur d’impulsion (PWM), souvent utilisés pour contrôler des moteurs, des LEDs et d’autres actionneurs.
  • Gestion des Interruptions : L’ATMega32 peut gérer des interruptions externes et internes, ce qui lui permet de répondre immédiatement aux événements importants.
  • Gestion de l’Alimentation : Le microcontrôleur dispose de plusieurs modes d’économie d’énergie pour optimiser la consommation d’énergie.

Spécifications Techniques de l’ATMega32

  • CPU : AVR 8 bits
  • Nombre de Broches : 40
  • Tension de Fonctionnement : +4,5V à +5,5V
  • Nombre de Broches I/O : 32
  • Interfaces de Communication :
    • Interface JTAG (Broches 24, 25, 26, 27)
    • Interface SPI maître/esclave (Broches 5, 6, 7, 8)
    • USART programmable (Broches 14, 15)
    • Interface série à deux fils (Broches 22, 23)
  • Module ADC : 8 canaux avec une résolution de 10 bits
  • Module Timer : Deux compteurs 8 bits et un compteur 16 bits
  • Comparateurs Analogiques : 1
  • Module DAC : Aucun
  • Canaux PWM : 4
  • Oscillateur Externe :
    • 0-8 MHz pour ATMega32L
    • 0-16 MHz pour ATMega32
  • Oscillateur Interne : Oscillateur interne calibré 0-8 MHz
  • Type de Mémoire Programme : Flash
  • Capacité de la Mémoire Programme : 32 Ko (avec 10 000 cycles d’écriture/effacement)
  • Vitesse du CPU : Jusqu’à 16 MIPS (Millions d’Instructions Par Seconde)
  • RAM : 2 Ko
  • EEPROM de Données : 1024 octets
  • Watchdog Timer : Programmable avec un oscillateur intégré séparé
  • Modes d’Économie d’Énergie : Six modes (Idle, Réduction de Bruit ADC, Économie d’Énergie, Power-down, Standby, Extended Standby)
  • Température de Fonctionnement : -55°C à +125°C

Configuration des Broches de l’ATMega32

L’ATMega32 dispose de 40 broches, chacune avec des fonctions spécifiques :

No. de Broche Nom de la Broche Description Fonction Alternative
1 PB0 (XCK/T0) Pin 0 de PORTB T0 (Entrée du Compteur/Timer0 Externe)
2 PB1 (T1) Pin 1 de PORTB T1 (Entrée du Compteur/Timer1 Externe)
3 PB2 (INT2/AIN0) Pin 2 de PORTB AIN0 (Entrée Positive du Comparateur Analogique)
4 PB3 (OC0/AIN1) Pin 3 de PORTB AIN1 (Entrée Négative du Comparateur Analogique)
5 PB4 (SS) Pin 4 de PORTB SS (Entrée de Sélection d’Esclave SPI)
6 PB5 (MOSI) Pin 5 de PORTB MOSI (Sortie du Maître, Entrée de l’Esclave)
7 PB6 (MISO) Pin 6 de PORTB MISO (Entrée du Maître, Sortie de l’Esclave)
8 PB7 (SCK) Pin 7 de PORTB SCK (Horloge Série du Bus SPI)
9 RESET Broche de Réinitialisation, Active Bas Tiré vers le Haut pour Réinitialiser le Contrôleur
10 Vcc Alimentation (+5V)
11 GND Masse
12 XTAL2 Connecté à l’Oscillateur à Cristal
13 XTAL1 Connecté à l’Oscillateur à Cristal
14 PD0 (RXD) Pin 0 de PORTD RXD (Broche d’Entrée USART)
15 PD1 (TXD) Pin 1 de PORTD TXD (Broche de Sortie USART)
16 PD2 (INT0) Pin 2 de PORTD Interruption Externe INT0
17 PD3 (INT1) Pin 3 de PORTD Interruption Externe INT1
18 PD4 (OC1B) Pin 4 de PORTD Sortie du Canal PWM
19 PD5 (OC1A) Pin 5 de PORTD Sortie du Canal PWM
20 PD6 (ICP) Pin 6 de PORTD Broche de Capture d’Entrée du Compteur/Timer1
21 PD7 (OC2) Pin 7 de PORTD Sortie de Comparaison du Compteur/Timer2
22 PC0 (SCL) Pin 0 de PORTC Interface TWI (Horloge I2C)
23 PC1 (SDA) Pin 1 de PORTC Interface TWI (Données I2C)
24 PC2 (TCK) Pin 2 de PORTC Horloge de l’Interface JTAG
25 PC3 (TMS) Pin 3 de PORTC Sélection de Mode de l’Interface JTAG
26 PC4 (TDO) Pin 4 de PORTC Sortie de Données de l’Interface JTAG
27 PC5 (TDI) Pin 5 de PORTC Entrée de Données de l’Interface JTAG
28 PC6 (TOSC1) Pin 6 de PORTC Broche 1 de l’Oscillateur du Timer
29 PC7 (TOSC2) Pin 7 de PORTC Broche 2 de l’Oscillateur du Timer
30 AVcc Vcc Analogique pour le Convertisseur ADC Interne
31 GND Masse
32 AREF Broche de Référence Analogique pour l’ADC
33 PA7 (ADC7) Pin 7 de PORTA Canal ADC 7
34 PA6 (ADC6) Pin 6 de PORTA Canal ADC 6
35 PA5 (ADC5) Pin 5 de PORTA Canal ADC 5
36 PA4 (ADC4) Pin 4 de PORTA Canal ADC 4
37 PA3 (ADC3) Pin 3 de PORTA Canal ADC 3
38 PA2 (ADC2) Pin 2 de PORTA Canal ADC 2
39 PA1 (ADC1) Pin 1 de PORTA Canal ADC 1
40 PA0 (ADC0) Pin 0 de PORTA Canal ADC 0
