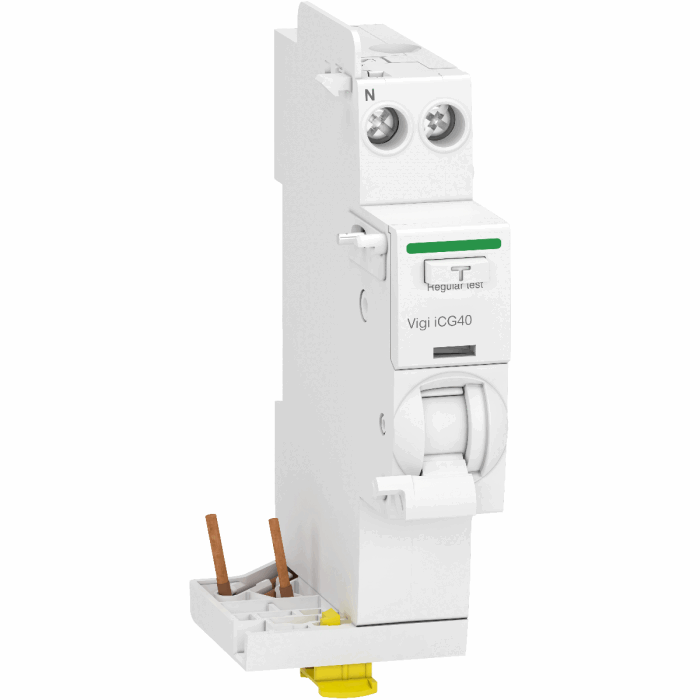

Le Acti9 Vigi iCG40 est un bloc différentiel complémentaire 1P+N de 25 A, de sensibilité 30 mA et de type AC, qui se clipse sur un disjoncteur modulaire pour lui ajouter la protection contre les courants de fuite à la terre.
Caractéristiques du Vigi iCG40 25 A 30 mA
| Caractéristique |
Valeur |
| Gamme |
Acti9 Vigi iCG40 (Schneider Electric) |
| Nature du produit |
Bloc différentiel complémentaire (add-on), à clipser sur un disjoncteur |
| Pôles |
1P+N (phase + neutre, monophasé) |
| Courant assigné |
25 A |
| Sensibilité différentielle |
30 mA |
| Type |
AC |
| Tension assignée d’emploi |
230 V CA, 50/60 Hz (valeur donnée par les fiches de la série Vigi iC40) |
Les catalogues de revendeurs associent cette désignation à la référence A9Y72625. Vérifiez la référence gravée sur le bloc que vous recevez.
Ce que le bloc protège, et ce qu’il laisse au disjoncteur
Le Vigi iCG40 surveille le courant de fuite. 30 mA est sa sensibilité assignée : c’est le courant résiduel pour lequel il est conçu pour déclencher. Cette valeur sert à protéger les personnes contre les contacts indirects dans les circuits monophasés d’habitation, de bureau ou d’atelier.
Il n’ajoute pas de protection contre les surcharges ni contre les courts-circuits. Ces protections viennent du disjoncteur sur lequel il se clipse. Le type AC convient aux courants de fuite alternatifs.
Montage et précautions
- Coupez l’alimentation générale en amont du tableau et vérifiez l’absence de tension.
- Clipsez le bloc sur un disjoncteur compatible : le calibre et la gamme du disjoncteur doivent figurer dans le tableau d’associations du fabricant.
- Serrez les bornes au couple indiqué dans la notice. Pour la série iC40, le couple annoncé est de 2 N·m.
- Remettez sous tension, puis testez le dispositif en suivant la notice.
Sur la série iC40, un indicateur mécanique rouge en face avant signale un déclenchement sur défaut. L’installation dans un tableau électrique relève d’une personne qualifiée : un câblage incorrect expose à l’électrocution et à l’incendie.
À ne pas confondre avec
- Vigi iC40 (A9Y82625) : gamme voisine, également 1P+N 25 A 30 mA type AC, mais ce n’est pas la même référence que l’iCG40.
- Vigi iC40 type A (A9Y80625) : un autre type de différentiel, à ne pas prendre pour un type AC.
- Interrupteur différentiel autonome : il s’installe seul sur le rail DIN. Le Vigi iCG40, lui, ne fonctionne qu’associé à un disjoncteur.
Questions fréquentes
Le Vigi iCG40 remplace-t-il un disjoncteur ?
Non. Il s’ajoute à un disjoncteur modulaire et apporte la détection des fuites. Les surcharges et les courts-circuits restent gérés par le disjoncteur.
Peut-on l’utiliser seul ?
Non, c’est un bloc complémentaire à clipser. Ce n’est pas un interrupteur différentiel autonome.
Quelle norme s’applique ?
La page Schneider du Vigi iC40 type AC indique la conformité à EN/IEC 61009-2-1, norme des blocs différentiels associés. Pour l’iCG40, reportez-vous à la mention portée par le produit et à sa notice.
