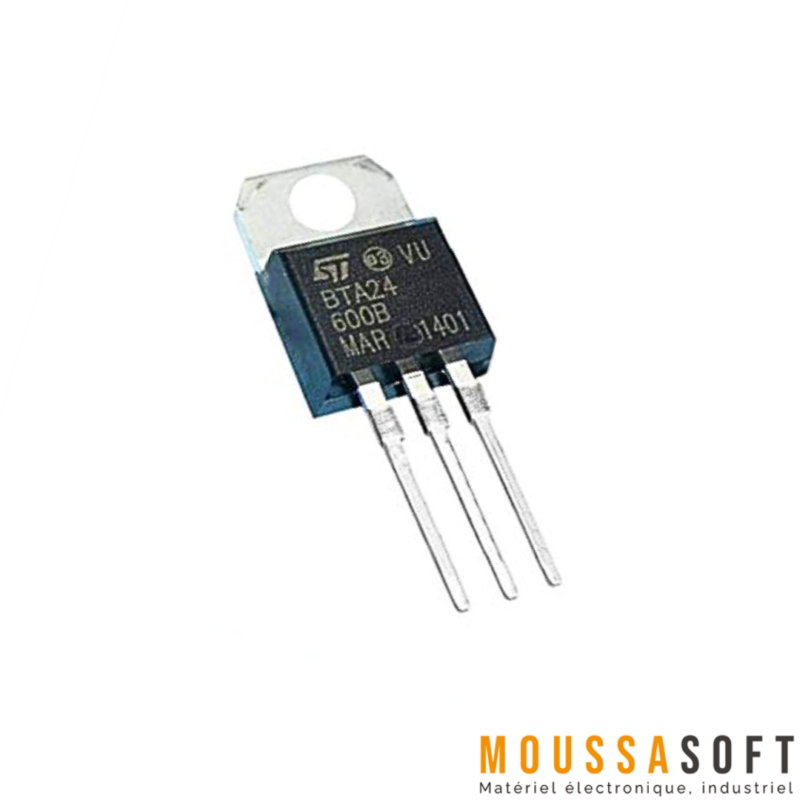

BTA24 Triac TO-220 25A 600V

BTA24 Triac TO-220 25A 600V

BTA24 Triac TO-220 25A 600V, essentiel pour le contrôle de puissance dans les circuits AC. Ce triac est conçu pour une variété d’applications nécessitant une commutation de courant élevée et une efficacité thermique optimale. Il est parfaitement adapté pour les projets nécessitant une gestion précise de la puissance et de la commutation.

Caractéristiques Techniques

Voici les principales spécifications techniques du Triac BTA24 25A 600V :

• Type de boîtier : TO-220
• Courant RMS en continu : 25A
• Tension de blocage répétée : 600V
• Courant de déclenchement (Igt) : 50 mA
• Température de jonction maximale : 125 °C
• Faible résistance thermique grâce à une liaison par clip
• Commutation élevée (4 quadrants) ou très élevée, commutation (3 quadrants)

Fonctions Principales

Le Triac TO-220 BTA24 25A 600V permet des fonctions de commutation polyvalentes, idéales pour la modulation de puissance dans les circuits AC. Il fonctionne en permettant un contrôle bidirectionnel de la puissance, ce qui le rend efficace pour :

• Contrôle de la vitesse des moteurs
• Gradation des lumières
• Régulation de la température dans les appareils de chauffage
• Commutation de charges inductives et résistives

Utilisation avec Arduino

Le Triac BTA24 peut être utilisé avec des microcontrôleurs comme Arduino pour le contrôle de puissance dans des projets automatisés. Voici un exemple de configuration et un petit programme pour faciliter son intégration :

Matériel Nécessaire

• Arduino UNO
• Optocoupleur (par ex. MOC3021) pour isoler le triac
• Résistances
• Triac BTA24
• Charges AC (comme une ampoule ou un moteur)

Schéma de Connexion
