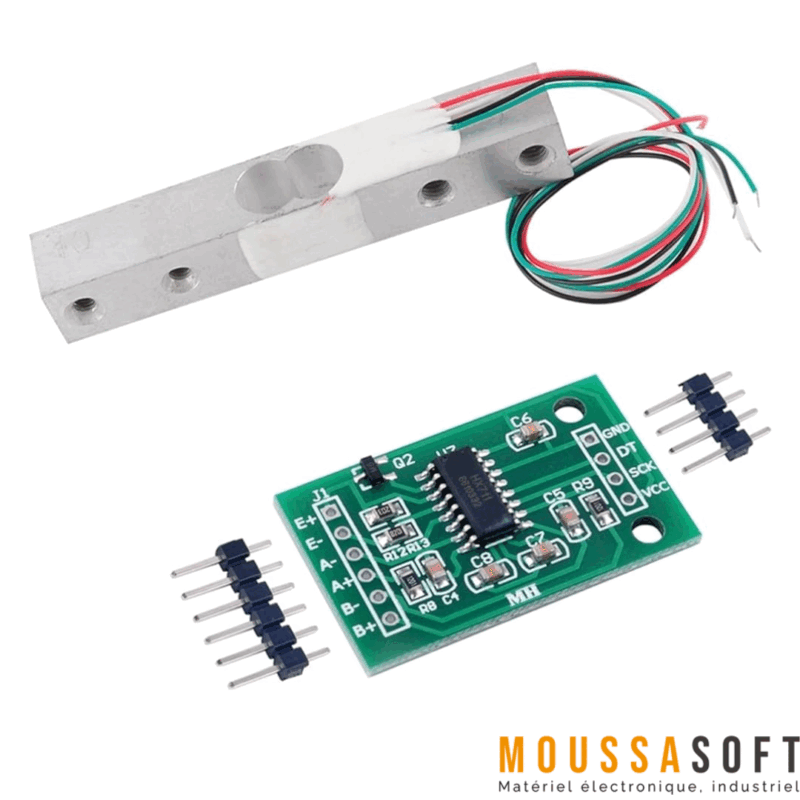

Capteur de poids / force 1 à 20 KG avec HX711

Le capteur de poids à cellule de charge de 20 kg mesure la force exercée sur lui grâce à une cellule de charge. Il est souvent utilisé dans des applications de pesage, telles que des balances de précision ou des systèmes de pesage industriels, et peut mesurer des poids allant jusqu’à 20 kg avec une grande précision.

Le capteur de force est généralement connecté à un module de conversion de signal, comme le HX711, qui convertit le signal analogique de la cellule de charge en un signal numérique pouvant être lu par un microcontrôleur.

Le HX711 est un module de conversion de signal doté d’un convertisseur A/D de 24 bits qui permet de mesurer des poids avec une précision élevée. Il est alimenté par une tension comprise entre 2,6 et 5,25 V. Son interface sérielle à 2 fils le rend facile à utiliser avec la plupart des microcontrôleurs. Outre la conversion de signal.

le HX711 peut également être utilisé pour ajuster la sensibilité du capteur de poids et pour effectuer des tares, c’est-à-dire réinitialiser la valeur de poids affichée sur le capteur à zéro. Ces fonctionnalités peuvent être utiles pour obtenir des mesures de poids précises et pour faciliter l’utilisation du capteur de poids dans différentes applications.

Voici comment utiliser un capteur de poids à cellule de charge de 20 kg avec un HX711 :

• Commencez par brancher les fils de votre capteur de poids à la cellule de charge HX711. Généralement, il y a quatre fils à brancher : alimentation, masse, données et horloge.
• Branchez le HX711 à votre microcontrôleur ou à votre carte de développement. Le HX711 a deux broches de données et deux broches d’alimentation. Assurez-vous de brancher les fils correctement .
• Téléchargez et installez les bibliothèques HX711 sur votre microcontrôleur ou votre carte de développement.
• Écrivez votre code pour lire les données de votre capteur de poids. Utilisez les fonctions de la bibliothèque HX711 pour initialiser le HX711 et lire les données du capteur de poids. Vous pouvez utiliser des instructions comme set_scale() et tare() pour calibrer votre capteur de poids et obtenir des mesures précises.
• Exécutez votre code et vérifiez que les données de votre capteur de poids s’affichent correctement sur votre écran.

Caractéristiques techniques du Capteur de force:
