INA169 Capteur de Courant DC 5A

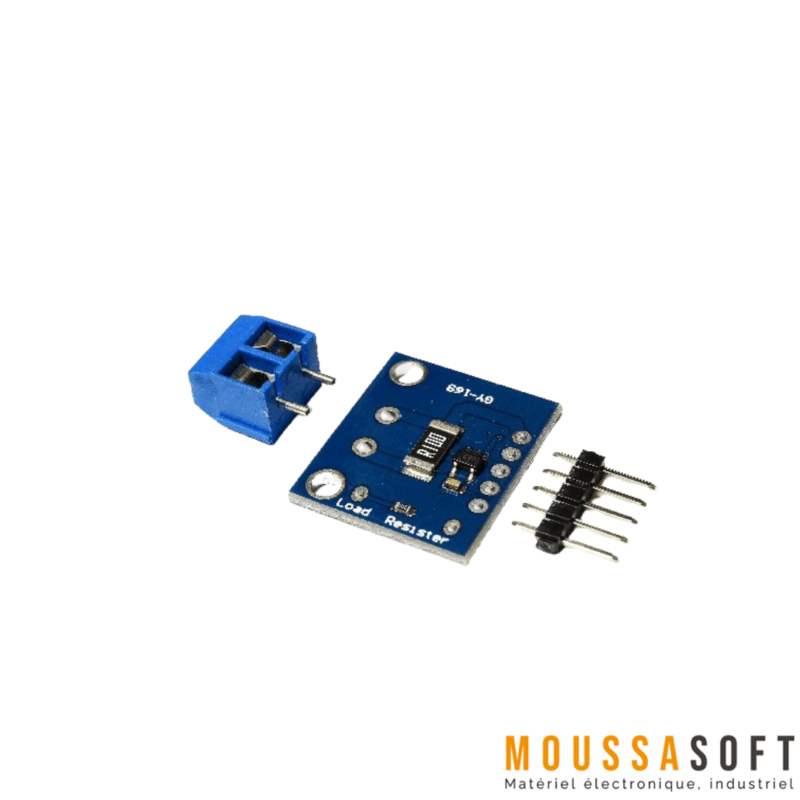

Capteur de Courant DC 5A INA169 pour Arduino

Capteur de Courant DC 5A INA169 pour Arduino permet de mesurer des courants DC jusqu’à 5A et des tensions jusqu’à 60V. Il utilise un amplificateur à effet Hall pour convertir les courants en signaux analogiques proportionnels. Idéal pour la surveillance de courant côté haut (high-side).

Caractéristiques Techniques

• Tension de fonctionnement : 2.7V à 60V DC
• Courant de mesure : Jusqu’à 5A
• Sensibilité : 1V/A par défaut (modifiable avec une résistance de charge)
• Sortie : Tension analogique proportionnelle au courant mesuré
• Précision : ±1.5%
• Température de fonctionnement : -40°C à 85°C
• Dimensions : Compact et facile à intégrer
• Résistance de détection : 0.1 ohm, 1%, 2W

Fonctionnement

Le capteur de courant INA169 utilise un circuit intégré basé sur l’effet Hall. Le courant à mesurer passe à travers une résistance de shunt intégrée, générant une chute de tension proportionnelle au courant. Cette chute de tension est amplifiée et convertie en une tension analogique proportionnelle au courant mesuré.

Applications

• Surveillance de courant pour les moteurs et les systèmes de charge de batterie
• Gestion de l’alimentation pour les appareils électroniques
• Protection contre les surintensités dans les circuits
• Prototypage de robots et de machines autonomes
• Détection et mesure de courant dans les systèmes de gestion de l’énergie

Brochage

• V+ : Connexion au pôle positif de la source de charge
• V- : Connexion au pôle négatif de la source de charge
• OUT : Sortie analogique proportionnelle au courant mesuré
• GND : Masse

Utilisation avec Arduino

Pour utiliser le capteur de courant INA169 avec un Arduino Uno, connectez la broche V+ à la source de charge, la broche V- à la masse de la charge, et la broche OUT à une entrée analogique de l’Arduino.
