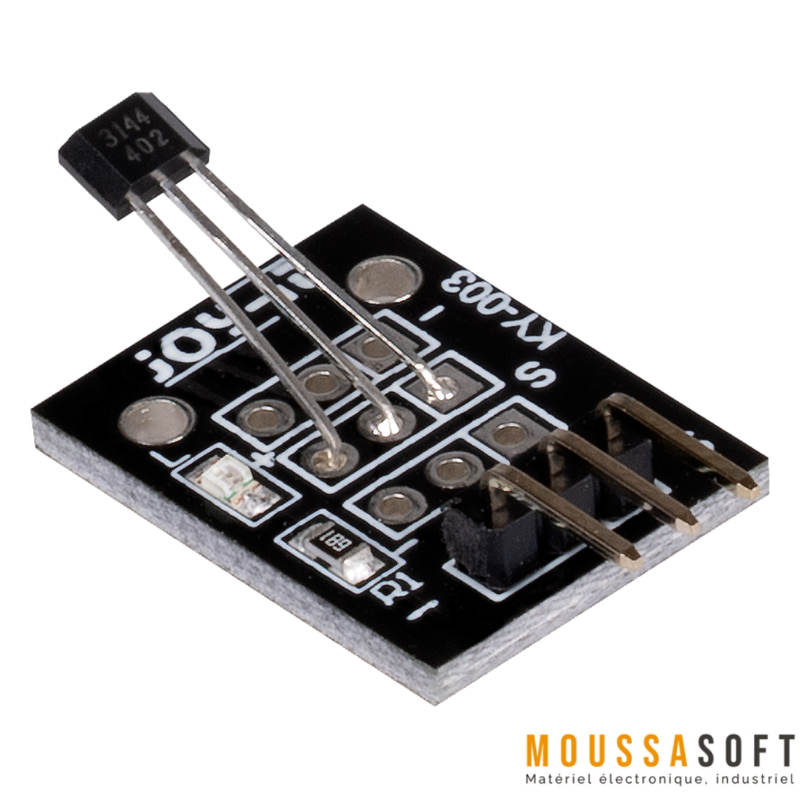

KY-003 – Capteur Magnétique à Effet Hall Numérique

KY-003 – Capteur Magnétique à Effet Hall Numérique

Le KY-003 est un module capteur à effet Hall conçu pour détecter la présence d’un champ magnétique. Il fonctionne comme un interrupteur numérique, passant de l’état haut à bas lorsqu’un aimant est détecté. Ce capteur est idéal pour des projets électroniques nécessitant une détection sans contact, tels que les systèmes de comptage, les détecteurs de position ou les dispositifs de sécurité.

Caractéristiques techniques

• Composant principal : A3144EUA-S (capteur à effet Hall numérique)
• Tension de fonctionnement : 3.3V à 5V DC
• Type de sortie : Numérique (HIGH/LOW)
• Consommation de courant : Environ 4 mA
• Température de fonctionnement : -40°C à +85°C
• Dimensions : 18.5 mm x 15 mm x 7 mm (approx.)

Fonctionnement

En l’absence de champ magnétique, la sortie du capteur est à l’état haut (HIGH). Lorsqu’un champ magnétique est détecté (pôle sud de l’aimant), la sortie passe à l’état bas (LOW). Une LED intégrée s’allume également pour indiquer la détection.

Applications courantes

• Détection de position ou de proximité
• Compteurs de tours ou de vitesse
• Détecteurs d’ouverture de porte ou de fenêtre
• Projets Arduino, Raspberry Pi et autres microcontrôleurs

Connexion

• Signal (S) : Connecté à une entrée numérique du microcontrôleur
• VCC (+) : Alimentation 3.3V ou 5V
• GND (-) : Masse

Contenu de l’emballage

• 1 x Module capteur magnétique à effet Hall KY-003
