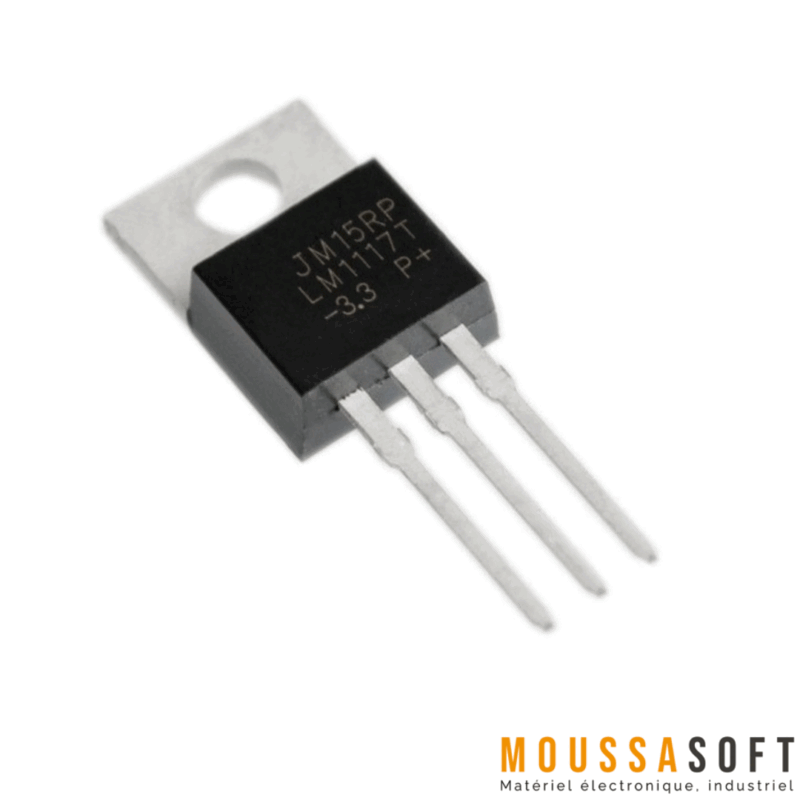

LM1117 Régulateur de Tension 3.3V 0,8A
LM1117 est un régulateur de tension linéaire à faible chute de tension, capable de fournir une tension de sortie stable avec une différence de tension minimale entre l’entrée et la sortie.
Il peut délivrer un courant de sortie allant jusqu’à 800 mA avec une chute de tension typique de 1,2 V, ce qui signifie qu’il peut réguler la sortie même lorsque la tension d’entrée est seulement légèrement supérieure à la tension de sortie souhaitée.
Ce régulateur est disponible en versions à sortie fixe (1,8 V, 2,5 V, 3,3 V et 5 V) ainsi qu’en version ajustable, permettant de régler la tension entre 1,25 V et 13,8 V à l’aide de résistances externes. Il comprend également des fonctions de protection importantes telles que la limitation de courant et l’arrêt thermique pour protéger le circuit contre les surchauffes et les conditions de surintensité.
Caractéristique technique
- Courant de sortie : 800 mA
- Chute de tension : 1,2 V typique à 800 mA
- Plage de tension d’entrée : Jusqu’à 15 V
- Tension de sortie : 1,8 V, 2,5 V, 3,3 V, 5 V, ajustable (1,25 V à 13,8 V)
- Régulation de ligne : 0,2 % max
- Régulation de charge : 0,4 % max
- Plage de température de fonctionnement : 0°C à +125°C (LM1117), -40°C à +125°C (LM1117I)
- Protection contre les décharges électrostatiques (ESD) : ±2000 V (modèle corps humain)
- Résistance thermique (jonction à ambiant) : 61,6 °C/W (SOT-223)
- Limitation de courant : 800 mA à 1500 mA
- Courant de repos : 5 mA typique
- Réjection des ondulations : 75 dB typique à 120 Hz
Les applications typiques du LM1117 :
- Modules de puissance de variateurs de courant alternatif (AC drive)
- Unités d’alimentation (PSU) pour réseaux marchands et serveurs
- Systèmes industriels AC/DC
- Scanners à ultrasons
- Modules de contrôle de servomoteurs
- Chargeurs de batterie
- Alimentations pour microprocesseurs
- Post-régulateurs pour convertisseurs DC/DC
- Régulation de tension à faible chute pour systèmes embarqués et électroniques
LM1117 est utilisé aussi comme post-régulateur dans les convertisseurs DC/DC et les alimentations pour microprocesseurs, en fournissant une tension de sortie stable et précise après la régulation initiale par le convertisseur DC/DC. Voici comment il est utilisé :
- Convertisseurs DC/DC : Le LM1117 atténue les fluctuations de tension après l’étape de conversion DC/DC, assurant une sortie propre et régulée. Cela est essentiel pour les circuits sensibles qui nécessitent une tension précise.
- Alimentations pour microprocesseurs : Il permet que les microprocesseurs reçoivent une tension d’alimentation stable en compensant les ondulations ou le bruit dans la ligne d’alimentation. La caractéristique de faible chute de tension du LM1117 est particulièrement utile pour maintenir la régulation, même lorsque la tension d’entrée est légèrement supérieure à la tension de sortie.
