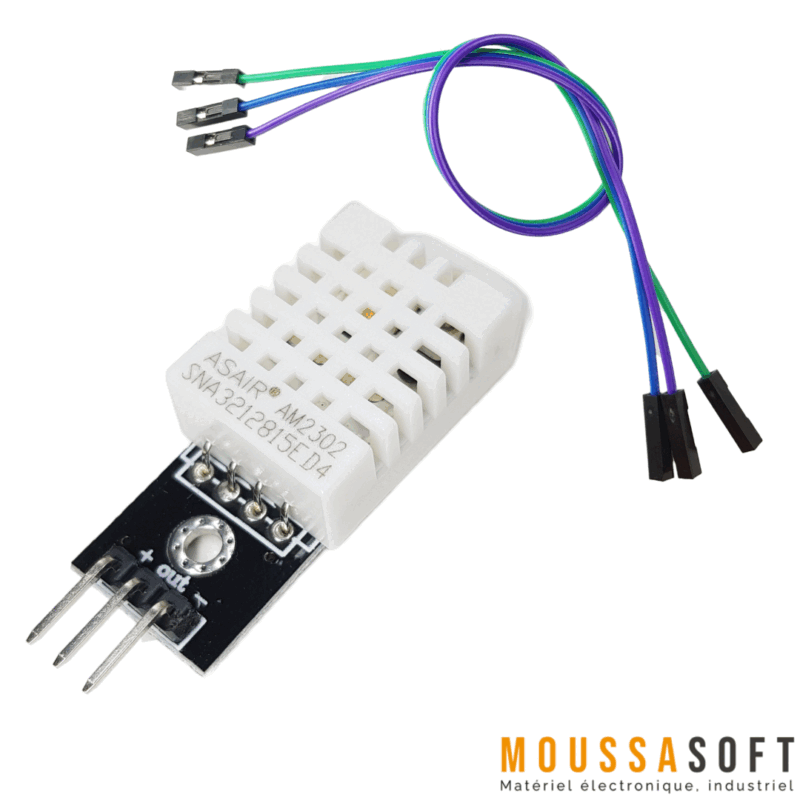

DHT22 Capteur de Température et Humidité
DHT22 est un capteur à sortie numérique qui permet de mesurer à la fois l’humidité relative et la température. Il utilise un capteur d’humidité capacitif et une thermistance pour fournir des mesures précises d’humidité et de température.
Spécification technique :
- Alimentation : 3,3-6V DC
- Signal de sortie : Signal numérique via un bus à fil unique
- Élément sensible : Condensateur polymère
- Plage de fonctionnement (humidité) : 0-100% HR
- Plage de fonctionnement (température) : -40°C à 80°C
- Précision de l’humidité : ±2% HR (max. ±5% HR)
- Précision de la température : ±0,5°C
- Résolution de l’humidité : 0,1% HR
- Résolution de la température : 0,1°C
- Répétabilité de l’humidité : ±1% HR
- Répétabilité de la température : ±0,2°C
- Hystérésis de l’humidité : ±0,3% HR
- Stabilité à long terme : ±0,5% HR/an
- Période de mesure : En moyenne 2 secondes
- Dimensions (petit format) : 14 × 18 × 5,5 mm
- Dimensions (grand format) : 22 × 28 × 5 mm
- Configuration des broches : 4 broches (VDD, Données, NULL, GND)
- Distance de transmission : Jusqu’à 20 mètres
- Consommation d’énergie : Basse consommation
Principe de fonctionnement du Capteur de Température et Humidité DHT22
1. Mesure de l’humidité :
Le DHT22 utilise un capteur d’humidité capacitif pour mesurer l’humidité relative (HR). Ce capteur est composé de deux électrodes avec un substrat capable de retenir l’humidité (généralement un polymère) entre elles. Lorsque l’humidité de l’air ambiant change, les propriétés diélectriques du substrat varient en fonction de l’absorption ou de la libération de vapeur d’eau. Ce changement de capacité est directement proportionnel à l’humidité relative.
Le DHT22 convertit cette variation de capacité en un signal numérique, représentant l’humidité relative dans l’environnement, avec une plage de mesure allant de 0 % à 100 % HR. Le capteur intègre également une compensation de température pour assurer des lectures précises de l’humidité, même en cas de fluctuations de la température.
2. Mesure de la température :
Pour mesurer la température, le DHT22 utilise une thermistance, qui est un type de résistance dont la valeur change en fonction de la température. Le DHT22 est équipé d’une thermistance à coefficient de température négatif (NTC), ce qui signifie que sa résistance diminue lorsque la température augmente.
La thermistance est connectée à un circuit interne qui convertit le changement de résistance en une lecture de température. Le DHT22 mesure les températures dans une plage de -40°C à 80°C avec une grande précision (±0,5°C). La température mesurée est incluse dans le signal numérique envoyé par le capteur.
3. Sortie numérique :
Une fois la température et l’humidité mesurées, le DHT22 convertit les signaux analogiques en une sortie numérique calibrée. Cette sortie se compose de 40 bits de données :
- 16 bits pour l’humidité relative (8 bits pour la partie entière et 8 bits pour la partie décimale),
- 16 bits pour la température (également divisée en partie entière et décimale),
- 8 bits pour le checksum afin de garantir l’intégrité des données.
