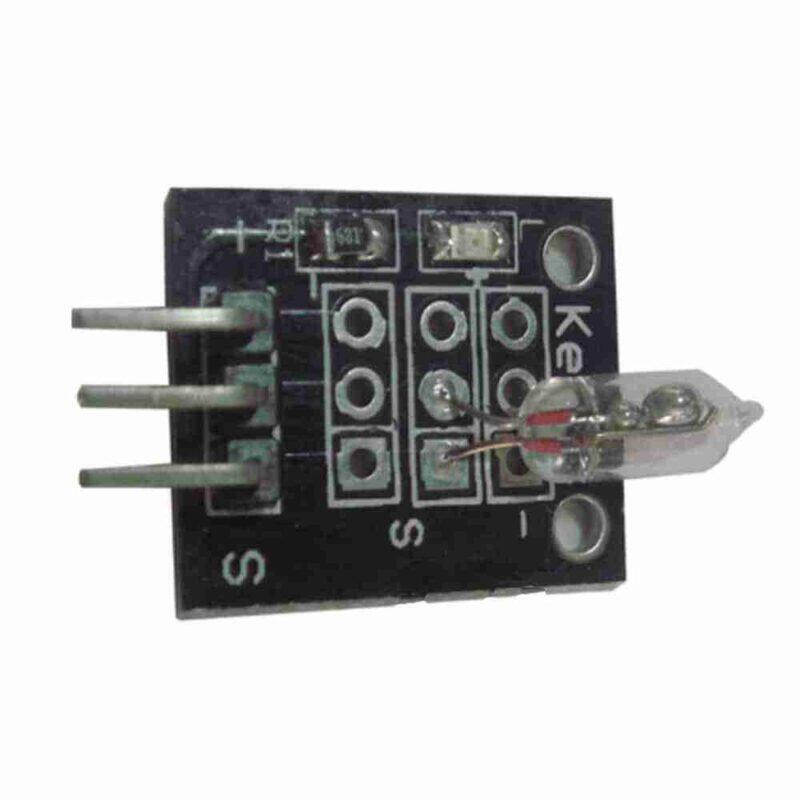

Mercury open optical module
Description :
Ce module KY-017 est composé d’un interrupteur au mercure, une résistance de 680 Ohms utiliser principalement pour limiter le courant circulant par conséquence empêcher le courant de brûler notre module. on a aussi une LED qui s’allume lorsque les deux pins situé à l’intérieure de l’interrupteur au mercure sont connecté entre eux. Et pour les pins on trouve :
- (+): au milieu pour alimenter le capteur (3.3-5V)
- (-): à droite pour la masse (Ground)
- S: à gauche pour le signal
Fonctionnement :
le modèle KY-017 composé à l’intérieur deux contacts et un liquide de mercure dans un état normal, le module donnera un signal qui sera élevé, mais lorsque le liquide court-circuite ou relie les deux broches ensemble, le signal que le module donnera sera faible, ce qui provoquera l’allumage de la LED dans le module. Donc la LED ne sera allumée que lorsqu’un liquide au mercure touche les deux contacts.
