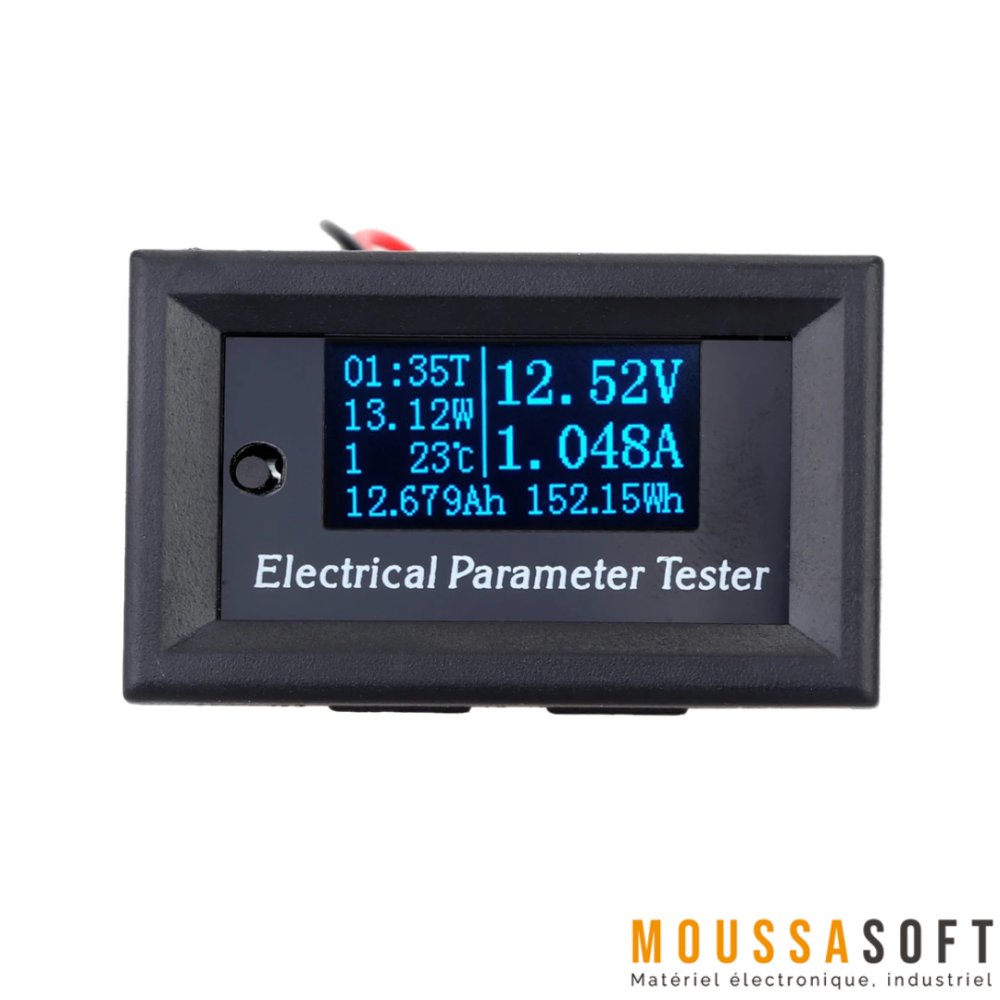

Multimètre OLED 7 en 1 33V 10A Tension, Courant, Capacité, Puissance, Température, Temps ET Énergie
Multimètre OLED électrique 7-en-1 permet de mesurer et d’afficher divers paramètres électriques. Il inclut un écran OLED pour une lecture claire et facile des données, ce qui en fait un bon outil pour surveiller et tester les systèmes électriques.
Ce multimètre est capable de mesurer sept paramètres clés :
- Tension – La différence de potentiel électrique entre deux points dans un circuit.
- Courant – Le flux de charge électrique à travers un conducteur.
- Puissance – Le taux auquel l’énergie électrique est consommée ou produite dans un circuit.
- Température – Le niveau de chaleur dans le système surveillé, qui peut affecter les performances électriques.
- Capacité – La charge totale stockée par une batterie ou d’autres dispositifs de stockage.
- Temps – La durée de fonctionnement ou de la période de surveillance.
- Énergie – La quantité totale de travail effectuée par le système électrique au fil du temps.
Spécifications techniques :
- Type d’affichage : OLED 0,96″
- Couleur de l’affichage : Bleu / Blanc (Optionnel)
- Plage de mesure de la tension : DC 0,00-33,00V
- Plage de mesure du courant : DC 0,000-3,000A
- Plage de mesure de la puissance : 0-99,00W
- Plage de mesure de la température : -15℃ à 60℃
- Plage de mesure de la capacité : 0-99,999Ah
- Plage de mesure de l’énergie : 0-999,99Wh
- Plage de mesure du temps : 0-99h59min
- Précision de mesure de la tension : ± (0,3% + 2 chiffres)
- Précision de mesure du courant : ± (0,8% + 3 chiffres)
- Dimensions du produit : 48mm x 29mm x 22mm
Instructions correctes pour câblage du multimètre électrique 7-en-1 avec un convertisseur DC-DC et une alimentation isolée :
Câblage avec un convertisseur DC-DC :
- Convertisseur DC-DC :
- Entrée (IN+ et IN-) : Connectez les bornes positive et négative de votre source d’alimentation aux bornes d’entrée (IN+ et IN-) du convertisseur DC-DC.
- Sortie (OUT+ et OUT-) : Connectez les bornes positive (OUT+) et négative (OUT-) du convertisseur DC-DC aux bornes correspondantes IN+ et IN- du multimètre électrique.
- Multimètre électrique :
- Alimentation : Connectez les bornes OUT+ et OUT- du convertisseur DC-DC aux bornes d’entrée d’alimentation du multimètre électrique.
- Connexion de la charge : Connectez la charge (par exemple, une ampoule) entre les bornes de sortie du multimètre (qui sont connectées aux bornes OUT+ et OUT- du convertisseur DC-DC) pour surveiller les paramètres.
- Fil fin noir :
- Ce fil ne doit être connecté à rien. Assurez-vous qu’il est bien isolé pour éviter tout court-circuit.
Câblage avec une alimentation isolée :
- Alimentation isolée :
- Entrée (IN+ et IN-) : Connectez les bornes positive et négative de votre alimentation isolée aux bornes IN+ et IN- du multimètre électrique.
- Multimètre électrique :
- Alimentation : Connectez la sortie de l’alimentation isolée aux bornes IN+ et IN- du multimètre électrique.
- Connexion de la charge : Connectez la charge entre les bornes de sortie du multimètre et la sortie de l’alimentation pour mesurer les paramètres.
- Notes de connexion :
- Assurez-vous que le convertisseur DC-DC est structuré en cathode commune lors de son utilisation.
- Veillez à une isolation correcte et à bien sécuriser toutes les connexions conformément aux instructions du schéma de câblage fourni.
