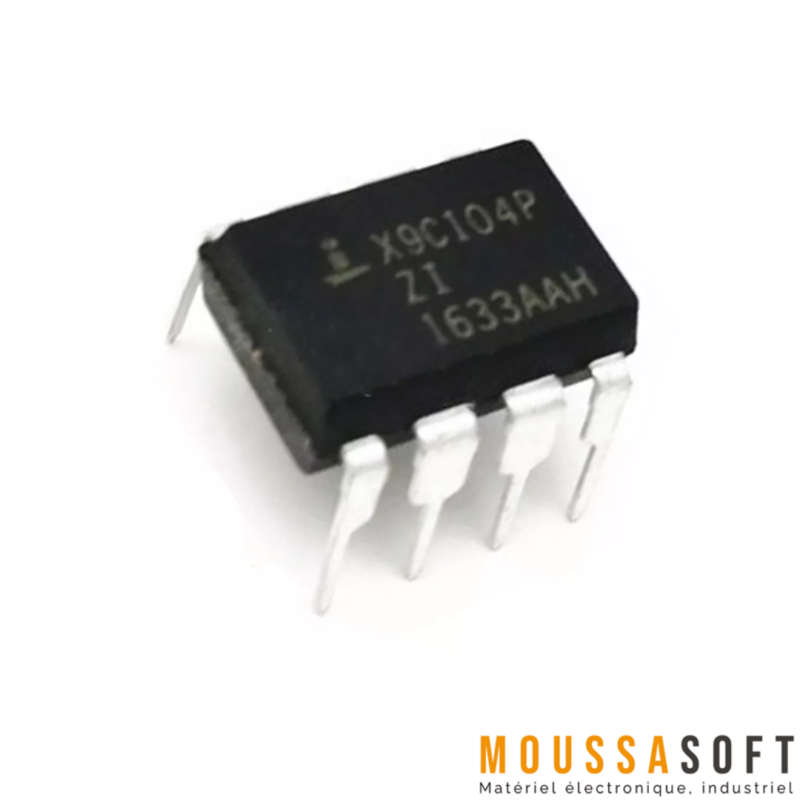

Potentiomètre Numérique X9C104P 100KΩ

X9C104P Potentiomètre Numérique 100KΩ

Le X9C104P est un potentiomètre numérique offrant une résistance ajustable de 100 kΩ. Il est contrôlé électroniquement via une interface à trois fils, remplaçant ainsi les potentiomètres mécaniques traditionnels dans les projets électroniques. Ce dispositif offre un réglage précis de la résistance à travers un réseau de 99 éléments résistifs internes, positionnés par un commutateur électronique (balai). La valeur de résistance peut être modifiée de manière linéaire grâce à des commandes numériques, ce qui en fait un composant essentiel dans les systèmes de réglage dynamique de tension ou de courant.

Caractéristiques Techniques :

• Type de résistance : 100 kΩ
• Nombre de pas : 100 positions (de 0 à 99)
• Tension d’alimentation : 5V
• Interface : Trois fils (U/D, INC, CS)
• Consommation en veille : Moins de 1 µA
• Mémoire non volatile : Conserve la dernière position du balai même après une mise hors tension
• Boîtier : DIP-8
• Gamme de températures de fonctionnement : -40°C à +85°C

Fonctionnalités Principales :

1. Contrôle Digital : Le potentiomètre numérique X9C104P permet un contrôle précis et répétable de la résistance via une interface numérique à trois fils, ce qui le rend idéal pour les systèmes automatisés ou les applications nécessitant des ajustements en temps réel.
2. Mémoire Non Volatile (EEPROM) : L’une des caractéristiques notables de ce dispositif est sa capacité à mémoriser la dernière position du balai grâce à une EEPROM interne. Ainsi, même après une coupure d’alimentation, le potentiomètre reprend sa configuration précédemment réglée dès qu’il est rallumé.
3. Pas Ajustables : Avec un total de 100 positions distinctes, il permet une précision accrue pour ajuster la résistance, idéale pour les circuits nécessitant une sensibilité fine comme les amplificateurs ou les régulateurs de tension.
4. Faible Consommation d’Énergie : En raison de sa très faible consommation en veille (moins de 1 µA), le X9C104P est bien adapté aux applications à faible consommation, telles que les systèmes embarqués fonctionnant sur batterie.
5. Applications Multiples : Ce potentiomètre numérique peut être utilisé dans une variété de projets, notamment pour :
   • Le réglage du volume dans des systèmes audio.
   • L’ajustement de la luminosité dans des écrans ou des systèmes d’éclairage.
   • La régulation de la vitesse des moteurs dans des systèmes de contrôle motorisé.
   • Le réglage de tension dans des régulateurs ou des alimentations ajustables.

Utilisation avec Arduino :

Le X9C104P peut facilement être utilisé avec un microcontrôleur Arduino ou tout autre système embarqué grâce à son interface de contrôle simple. Les connexions se font à travers les broches U/D (Up/Down pour augmenter ou diminuer la résistance), INC (Incrementation pour valider l’ajustement) et CS (Chip Select pour activer le potentiomètre). Ce fonctionnement simplifié permet aux utilisateurs de modifier la résistance en fonction des exigences du programme, offrant ainsi un contrôle dynamique et programmable.

Schéma de Connexion :

Voici un exemple de connexion du X9C104P avec un Arduino :

• VCC (5V) : Alimentation
• GND : Masse commune
• INC : Broche de commande pour l’incrémentation
• U/D : Commande de direction (monter ou descendre la résistance)
• CS : Activation du potentiomètre

Une fois connecté, il suffit de programmer les commandes dans l’IDE Arduino pour ajuster la résistance en fonction des besoins du projet. Le contrôle de la résistance peut être observé via un écran série ou un multimètre connecté à la broche de sortie.

Avantages :

• Précision et Fiabilité : Contrairement aux potentiomètres mécaniques, le X9C104P ne souffre pas d’usure mécanique et garantit une répétabilité parfaite à chaque réglage.
• Réduction de l’encombrement : En remplaçant un potentiomètre mécanique par un modèle numérique, il est possible de réduire la taille et la complexité des systèmes nécessitant des ajustements fréquents.
• Utilisation dans les systèmes automatisés : Grâce à sa nature programmable, le X9C104P est idéal pour les systèmes automatisés où des réglages de résistance en temps réel sont nécessaires sans intervention humaine.

Applications Pratiques :

Le X9C104P est utilisé dans des applications où le contrôle précis de la résistance est crucial, notamment :

• Appareils audio : Réglage du volume avec précision.
• Systèmes de contrôle de moteur : Régulation de la vitesse dans des systèmes robotisés ou électromécaniques.
• Alimentations ajustables : Ajustement dynamique des tensions de sortie.
• Contrôleurs de luminosité : Réglage automatique de la luminosité en fonction de conditions externes.
