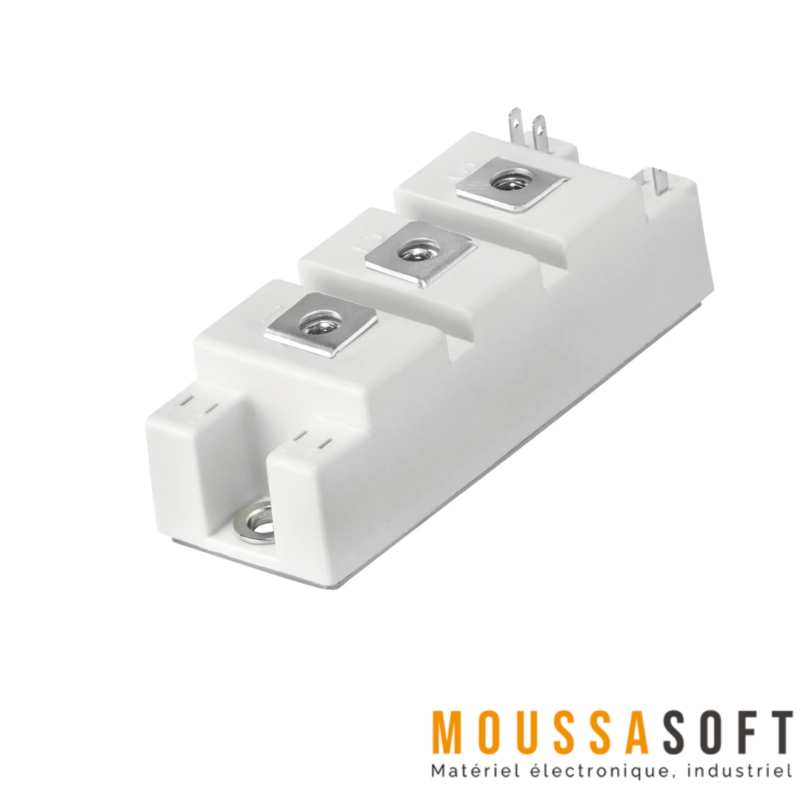

SKM100GB128D134 IGBT et Diode 1200V 100A

SKM100GB128D134 Module à deux bras IGBT et diode  1200V 100A

SKM 100GB128D134 est un module transistor IGBT à deux bras intégrant des diodes, reposant sur la technologie avancée Soft-Punch-Through (SPT). Utiliser pour des applications industrielles les plus exigeantes.

SKM100GB128D134 IGBT et Diode 1200V 100A est caractérisé par une haut performance  en termes de fiabilité, d’efficacité et de gestion thermique.

Grâce à des caractéristiques VCE(sat) optimisées et à un coefficient de température positif, le module SKM 100GB128D134 réduit significativement les pertes de conduction et améliore l’efficacité globale du système.

La technologie SPT avancée permet également de minimiser les pertes de commutation, rendant ce module idéal pour les applications haute fréquence.

Caractéristiques techniques du SKM100GB128D134 IGBT et Diode 1200V 100A:

• Tension nominale : 1200 V collecteur-émetteur (VCES)
• Courant nominal : 145 A à 25 °C, 105 A à 80 °C
• Type de boîtier : SEMITRANS 2 avec plaque de base en cuivre isolé
• Technologie : IGBT SPT (Soft-Punch-Through) associé à des diodes CAL
• Configuration : demi-pont (deux bras) intégrant des diodes de roue libre
• Tension grille-émetteur : ± 20 V
• Plage de température de fonctionnement : – 40 °C à + 150 °C
• Résistance thermique : optimisée pour une dissipation de chaleur efficace
• Vitesse de commutation : basculement rapide avec contrôle du comportement au découplage
• Tension d’isolation : 4000 V AC (1 minute)

Pour plus de détails techniques, vous pouvez consulter la fiche technique suivante : SKM100GB128D134

Caractéristiques supplémentaires

• Technologie SPT (Soft Punch Through) : Offre une faible perte de conduction et une capacité d’avalanche robuste.

• Coefficient de température positif  : Facilite le fonctionnement en parallèle.

• Diodes de roue libre intégrées : Simplifient la conception du circuit et réduisent le nombre de composants externes.

• Capacité de court-circuit élevée : Peut gérer des courants jusqu’à 6 fois le courant nominal.​

Les applications du SKM100GB128D134 IGBT et Diode 1200V 100A:

• Variateurs de fréquence pour moteurs (inverters AC)
• Onduleurs pour systèmes d’alimentation sans coupure (UPS)
• Onduleurs solaires
• Commandes de moteurs industriels
• Postes à souder électroniques (jusqu’à 20 kHz)
• Systèmes de conversion de puissance
• Équipements de chauffage par induction
