TL783 – Régulateur ajustable haute tension 1,25V à 125V

TL783 : régulateur ajustable haute tension pour alimentations linéaires (1,25V à 125V)

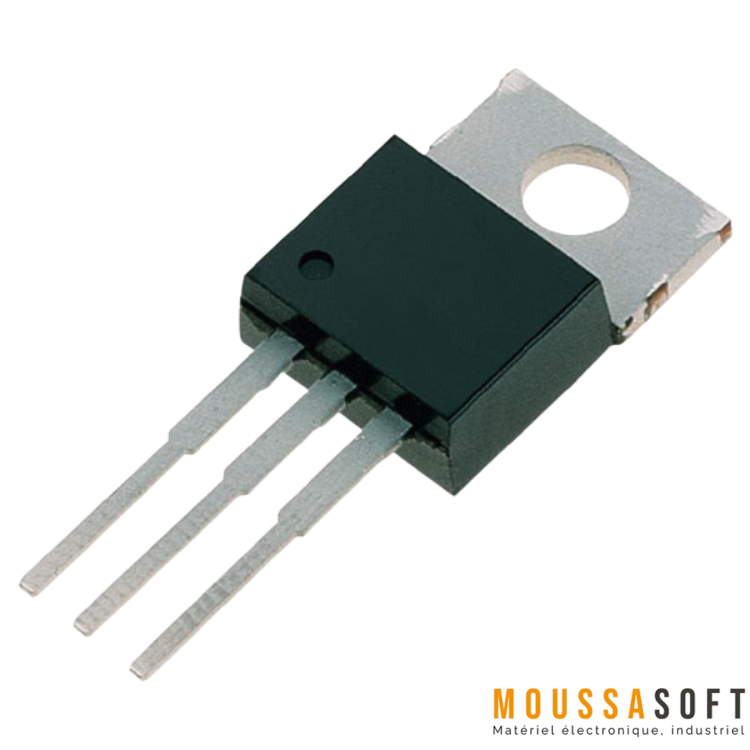

Le TL783 de Texas Instruments est un régulateur linéaire ajustable conçu pour les applications où un régulateur standard ne suffit pas. Grâce à son transistor de sortie DMOS, il permet de réaliser une sortie stable de 1,25V à 125V avec un simple pont diviseur externe (R1/R2). Il peut fournir plus de 700 mA et intègre des protections essentielles pour une alimentation robuste.

Points forts

• Sortie ajustable : 1,25V à 125V (avec diviseur résistif externe)
• Courant de sortie : jusqu’à 700 mA
• Protections intégrées : court-circuit, Safe Operating Area (SOA), arrêt thermique
• Très bonne régulation : typ. 0,001%/V (régulation ligne) et typ. 0,15% (régulation de sortie)
• Rejet d’ondulation : typ. 76 dB

Caractéristiques techniques

Applications typiques

• Alimentations haute tension : sorties 24V, 48V, 60V, 90V, 120V (selon design)
• Instrumentation : bancs de test, équipements de mesure
• Audio / analogique : rails HV propres pour étages spécifiques (selon projet)
• Industrie : régulation linéaire robuste dans des systèmes à tension élevée

Conseils pratiques

• Comme tout régulateur linéaire, il dissipe de la puissance : prévoyez un dissipateur si (Vin − Vout) et le courant sont élevés.
• Respectez le différentiel VI − VO et la dissipation maximale selon votre boîtier.
• Ajoutez des condensateurs d’entrée/sortie proches du composant pour la stabilité et le filtrage.
