L78L33 Régulateur de Tension 3.3V 0.1A

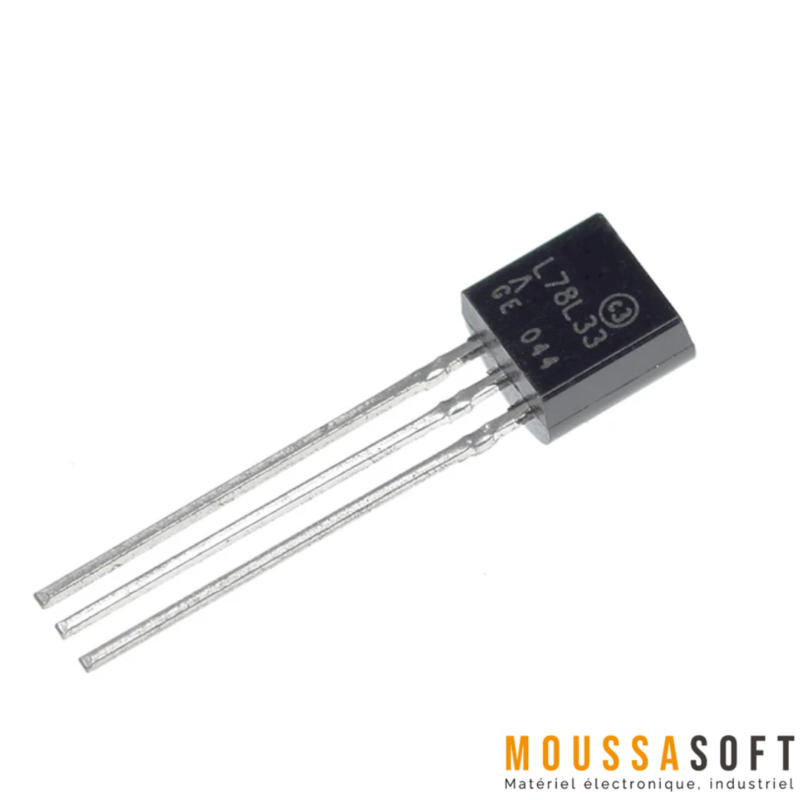

L78L33 Régulateur de Tension To-92 3.3V 0.1A

L78L33 Régulateur de Tension est un régulateur de tension linéaire qui fournit une tension de sortie fixe de 3,3V. Il fonctionne en maintenant un niveau de tension constant à la sortie, indépendamment des variations de la tension d’entrée ou des changements de courant de charge, dans sa plage de fonctionnement spécifiée.

Il contient un circuit interne qui comprend un amplificateur d’erreur, une source de tension de référence, et un élément de passage (généralement un transistor) qui ajuste la tension de sortie en dissipant l’excès de puissance sous forme de chaleur.

Ce processus de régulation lui permet de fournir une sortie stable de 3,3V, même lorsque la tension d’entrée fluctue.

Spécifications techniques du L78L33

• Plage de tension d’entrée : 7V à 30V
• Tension de sortie : 3,3V ±4% de précision
• Courant de sortie : Jusqu’à 100mA
• Tension de décrochement : Typiquement 1,7V à pleine charge
• Courant de repos : 1,5mA typiquement
• Régulation de charge : 0,2% typique
• Régulation de ligne : 0,03%/V typique
• Plage de température de fonctionnement : 0°C à +125°C
• Arrêt thermique : Oui
• Protection contre les courts-circuits : Oui
• Protection contre les surtensions : Oui

Configuration des broches du L78L33

Le L78L33 est généralement disponible dans un boîtier TO-92 ou SOT-89, qui possède trois broches :

• Broche 1 (Entrée) : C’est là que la tension d’entrée (7V à 30V) est appliquée.
• Broche 2 (Masse) : C’est le point de référence ou de masse pour le régulateur. Elle est connectée au côté négatif des circuits d’entrée et de sortie.
• Broche 3 (Sortie) : Cette broche fournit la sortie régulée de 3,3V.
