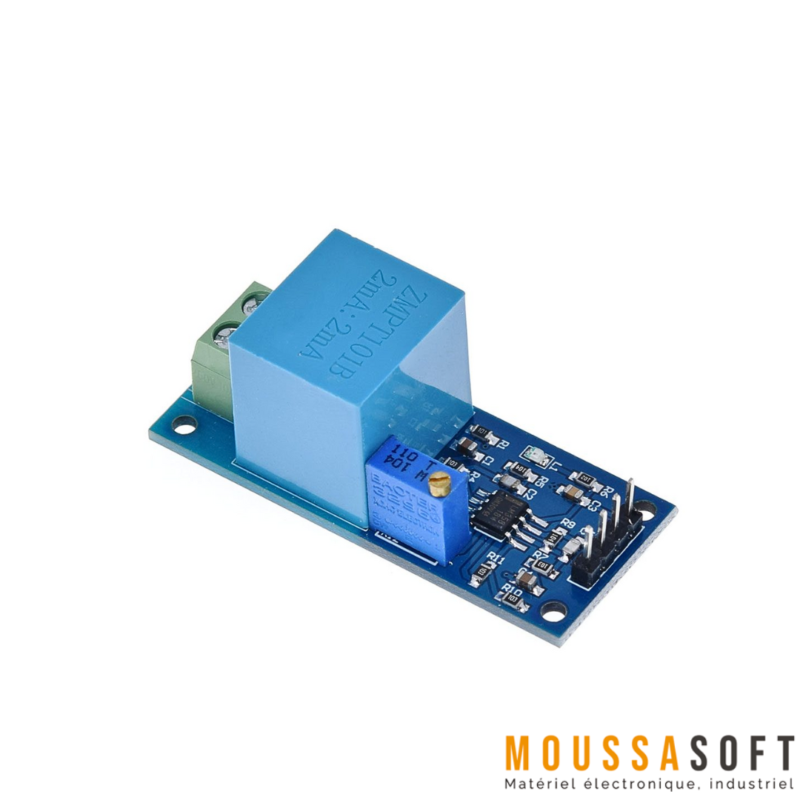

ZMPT101B Capteur de Tension AC

ZMPT101B Capteur de Tension Actif Pour Arduino

Le module capteur de tension AC ZMPT101B mesure des tensions alternatives (AC) jusqu’à 250V.

Il utilise un transformateur de tension pour abaisser la tension d’entrée AC. Un diviseur de tension résistif et un amplificateur opérationnel traitent cette tension pour fournir une sortie analogique proportionnelle à la tension d’entrée.

Idéal pour la surveillance de la tension AC, l’automatisation de la maison et les compteurs d’énergie intelligents.

Caractéristiques de ZMPT101B:

• Tension d’entrée: 0 à 250V AC
• Sortie: Signal analogique 0-5V
• Précision: Circuit amplificateur intégré pour haute précision
• Tension d’alimentation: 5V à 30V DC
• Température de fonctionnement: -40ºC à 70ºC
• Dimensions: Compact, facile à monter sur PCB
• Potentiomètre de calibration: Ajustement précis de la sortie analogique

Applications:

• Surveillance de la tension secteur
• Projets d’automatisation de la maison
• Compteurs d’énergie intelligents
• Détection de pannes de courant
• Analyse et contrôle de la puissance

Brochage:

• VCC: Alimentation (5V)
• OUT: Sortie analogique
• GND: Masse
• Bornier 2 broches: Entrée de tension AC

Utilisation avec Arduino:

Pour utiliser le capteur  avec un Arduino, connectez:

• VCC à l’alimentation 5V de l’Arduino
• GND à la masse
• OUT à une entrée analogique (par exemple, A0)
• Les bornes de tension AC (VIN+ et VIN-) à la source de tension AC à mesurer
