ESP32-S3 pour les Distributeurs Automatiques: Un Puissant Outil d’IoT avec RS485, Slot microSD et Module Cellulaire mPCIe en Option

Esp32-S3 Pour Les Distributeurs Automatiques: Un Puissant Outil D'Iot Avec Rs485, Slot Microsd Et Module Cellulaire Mpcie En Option

Les distributeurs automatiques modernes sont devenus bien plus que de simples boîtes distribuant des produits. Ils sont désormais des systèmes intelligents gérés par des technologies de pointe pour améliorer l’expérience utilisateur et optimiser la gestion des stocks.

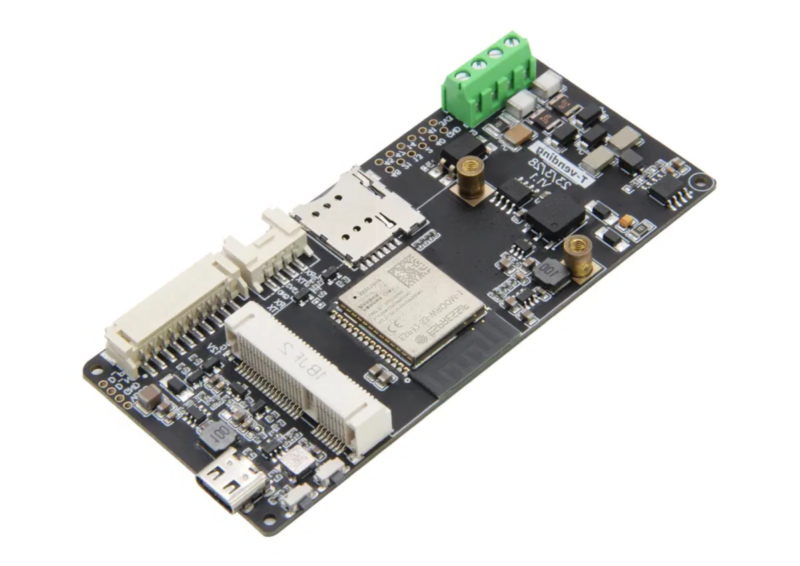

L’ESP32-S3 T-Vending de LILYGO est une carte IoT sans fil conçue spécialement pour les distributeurs automatiques. Elle offre des fonctionnalités avancées telles qu’une interface RS485, un slot pour carte microSD, et même la possibilité d’intégrer un module cellulaire mPCIe en option. Dans cet article, nous explorerons les caractéristiques de cette carte, ses avantages pour les distributeurs automatiques et comment l’intégrer de manière optimale dans ces machines.

ESP32-S3 T-Vending: Vue d’ensemble

L’ESP32-S3-WROOM-1 est le module sans fil au cœur de la carte T-Vending. Ce microcontrôleur à double cœur Tensilica LX7 fonctionne jusqu’à 240 MHz et offre une connectivité WiFi 4 2,4 GHz et Bluetooth 5.0 LE. Grâce à ses 8 Mo de PSRAM et ses 16 Mo de mémoire flash SPI, il peut gérer efficacement les tâches de contrôle et de communication. De plus, la carte comprend un slot microSD qui permet d’étendre davantage l’espace de stockage, idéal pour conserver les données du distributeur automatique.

Connectivité Sans Fil Avancée

L’ESP32-S3 T-Vending prend en charge le WiFi 4 et le Bluetooth 5.0 LE, offrant ainsi des options de communication sans fil flexibles. Cette connectivité permet de surveiller à distance l’état du distributeur automatique, de collecter des données de vente, et de mettre à jour le logiciel embarqué.

Module Cellulaire en Option pour la Connectivité 4G LTE

L’une des caractéristiques clés du T-Vending est la prise en charge d’un module cellulaire mPCIe en option. Grâce à cette fonctionnalité, les distributeurs automatiques peuvent se connecter aux réseaux cellulaires 4G LTE. Cela ouvre la porte à de nouvelles opportunités, comme la gestion centralisée de plusieurs machines, la notification d’alertes en temps réel, et la collecte de données à distance.

Communication Fiable via RS485

Pour contrôler les différents composants du distributeur automatique, tels que les moteurs de distribution, l’interface RS485 A/B joue un rôle essentiel. Cette interface assure une communication fiable et sécurisée, avec une isolation de 3 000V et une sortie d’isolation de 5V/50mA (0,25W). Avec une gamme de vitesses de communication allant de 1200 à 1 280 000 bps, le T-Vending peut s’adapter à divers scénarios d’utilisation.

Extensibilité avec des Connecteurs Pratiques

La carte T-Vending propose des connecteurs pratiques pour faciliter l’expansion et la personnalisation du système de distributeur automatique. Le connecteur Grove 4 broches permet une communication UART supplémentaire, tandis que le connecteur GPIO 12 broches offre 10 GPIO, du 3,3V et une masse (GND). Ces interfaces flexibles permettent de connecter des capteurs supplémentaires, des écrans ou tout autre composant nécessaire pour répondre aux besoins spécifiques de chaque distributeur automatique.

Alimentation Pratique et Dimensions Compactes

La carte T-Vending est alimentée par une source d’énergie de 12-24V DC via un connecteur à 10 broches. Ce connecteur permet également la distribution de signaux tels que UART, PULSE, GPIOs et GND pour une utilisation pratique dans le distributeur automatique. De plus, avec des dimensions compactes de 102 x 46 x 12,5 mm, la carte peut être intégrée facilement dans différentes configurations de distributeurs automatiques.

Conclusion

L’ESP32-S3 T-Vending de LILYGO est une solution puissante pour les distributeurs automatiques, offrant des fonctionnalités avancées et une connectivité étendue. Grâce à son interface RS485, son slot microSD, et la possibilité d’intégrer un module cellulaire mPCIe en option, cette carte est idéale pour la gestion intelligente des distributeurs automatiques. Bien qu’il n’existe pas de projet exemple spécifique pour les distributeurs automatiques, LILYGO fournit des schémas PDF et des exemples de code Arduino sur GitHub, ce qui facilite le développement personnalisé. Avec l’ESP32-S3 T-Vending, les propriétaires de distributeurs automatiques peuvent moderniser leurs machines et offrir une expérience utilisateur améliorée tout en optimisant leur gestion des stocks.

Tableau récapitulatif des spécifications principales:

CaractéristiqueDescription
Module sans filESP32-S3-WROOM-1 avec WiFi 4 2,4 GHz et Bluetooth 5.0 LE
Mémoire8 Mo de PSRAM et 16 Mo de mémoire flash SPI
ConnectivitéWiFi 4 et Bluetooth 5.0 LE
Module cellulaire (en option)Prise en charge mPCIe pour la connectivité 4G LTE
Interface RS485Terminal A/B avec isolation 3 000V et sortie d’isolation 5V/50mA (0,25W)
ExtensibilitéConnecteur Grove 4 broches et connecteur GPIO 12 broches avec 10 GPIO, 3,3V et GND
Alimentation12-24V DC via connecteur à 10 broches
Dimensions102 x 46 x 12,5 mm
Esp32-S3 Pour Les Distributeurs Automatiques: Un Puissant Outil D'Iot Avec Rs485, Slot Microsd Et Module Cellulaire Mpcie En Option
Esp32-S3 Pour Les Distributeurs Automatiques: Un Puissant Outil D'iot Avec Rs485, Slot Microsd Et Module Cellulaire Mpcie En Option 3

En intégrant l’ESP32-S3 T-Vending dans leurs distributeurs automatiques, les propriétaires peuvent tirer parti des avantages de l’IoT pour améliorer l’efficacité opérationnelle et offrir une expérience utilisateur de qualité. Grâce à sa connectivité sans fil avancée, à son interface RS485, à son slot microSD et à la possibilité d’intégrer un module cellulaire, cette carte répond aux besoins spécifiques des distributeurs automatiques modernes. Avec LILYGO et l’ESP32-S3 T-Vending, l’avenir des distributeurs automatiques est plus intelligent et plus connecté que jamais.
