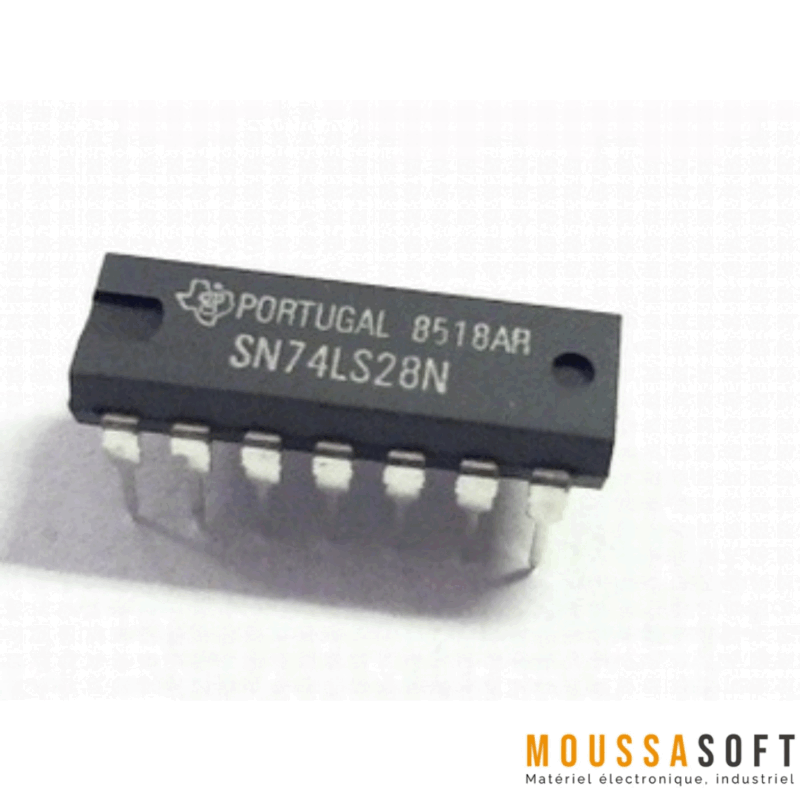

74LS28 – Circuit Intégré TTL Quadruple Porte NOR

74LS28 – Circuit Intégré TTL Quadruple Porte NOR à 2 Entrées avec Sorties Tamponnées

Le 74LS28 est un circuit intégré de la série TTL LS (Low Power Schottky) comprenant quatre portes logiques NOR à deux entrées avec sorties tamponnées. Ces sorties permettent de fournir un courant plus élevé que les portes NOR standard, rendant ce composant idéal pour des applications nécessitant une capacité de pilotage accrue.

Fonctionnalités principales

• 4 portes NOR indépendantes à 2 entrées chacune
• Sorties tamponnées pour une meilleure capacité de courant
• Technologie TTL LS (Low Power Schottky) pour une faible consommation d’énergie
• Temps de propagation rapide, typiquement 12 ns
• Boîtier DIP 14 broches standard

Applications typiques

• Circuits logiques combinatoires
• Génération de signaux de contrôle
• Projets éducatifs et prototypage électronique
• Interfaces avec d’autres circuits TTL ou CMOS

Caractéristiques techniques

• Tension d’alimentation : 4,75 V à 5,25 V
• Courant de sortie maximal : 24 mA (niveau bas), 1,2 mA (niveau haut)
• Plage de température de fonctionnement : 0°C à +70°C
• Compatibilité directe avec les niveaux logiques TTL

Pourquoi choisir le 74LS28 ?

• Composant fiable et largement utilisé dans l’industrie électronique
• Facile à intégrer dans des circuits logiques existants
• Disponible auprès de nombreux fabricants et distributeurs
