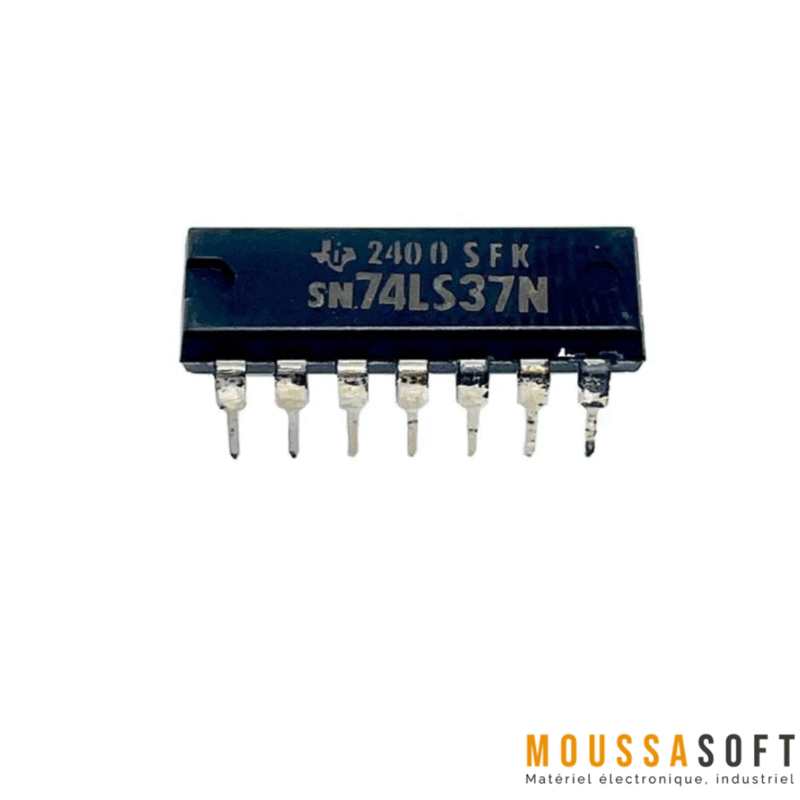

74LS37 – Circuit Intégré TTL Quadruple Porte NAND

74LS37 – Circuit Intégré TTL Quadruple Porte NAND à 2 Entrées avec Sorties Tamponnées

Le 74LS37 est un circuit intégré de la série TTL LS (Low Power Schottky) comprenant quatre portes logiques NAND à deux entrées avec sorties tamponnées. Ces sorties permettent de fournir un courant plus élevé que les portes NAND standard, rendant ce composant idéal pour des applications nécessitant une capacité de pilotage accrue.

Fonctionnalités principales

• 4 portes NAND indépendantes à 2 entrées chacune
• Sorties tamponnées pour une meilleure capacité de courant
• Technologie TTL LS (Low Power Schottky) pour une faible consommation d’énergie
• Temps de propagation rapide, typiquement 10 ns
• Boîtier DIP 14 broches standard

Applications typiques

• Circuits logiques combinatoires
• Génération de signaux de contrôle
• Projets éducatifs et prototypage électronique
• Interfaces avec d’autres circuits TTL ou CMOS

Caractéristiques techniques

• Tension d’alimentation : 4,75 V à 5,25 V
• Courant de sortie maximal : 24 mA (niveau bas), 1,2 mA (niveau haut)
• Plage de température de fonctionnement : 0°C à +70°C
• Compatibilité directe avec les niveaux logiques TTL

Le 74LS37

• Composant fiable et largement utilisé dans l’industrie électronique
• Facile à intégrer dans des circuits logiques existants
• Disponible auprès de nombreux fabricants et distributeurs
