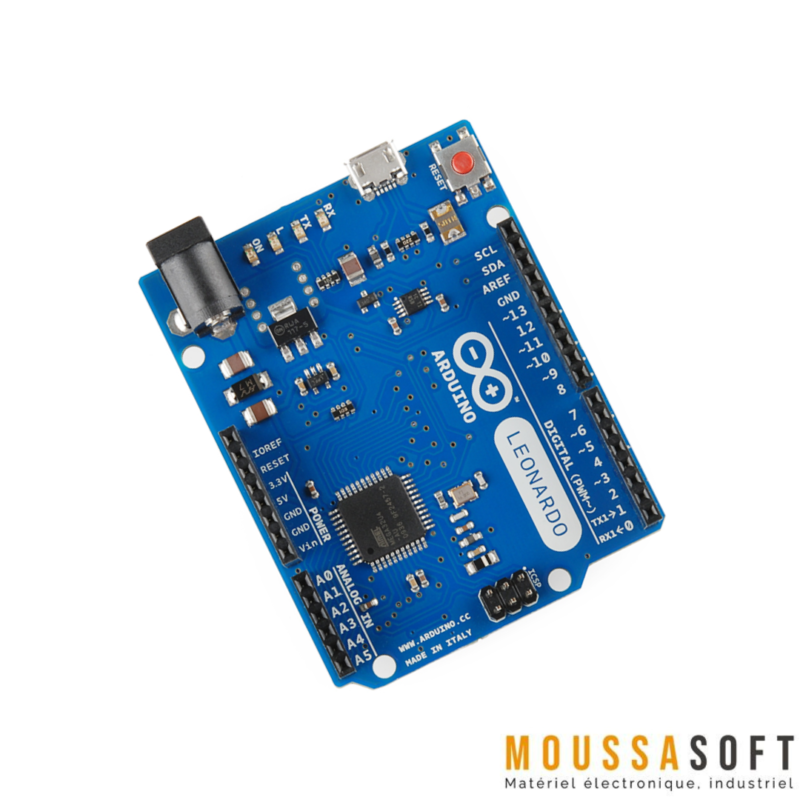

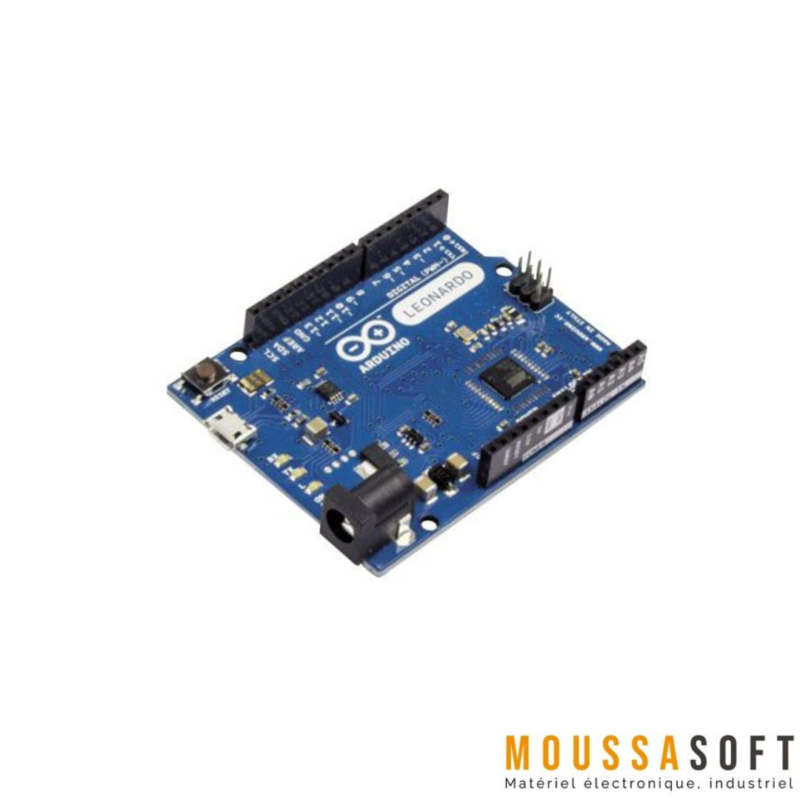

Arduino Leonardo avec cable usb

Arduino Leonardo R3 avec cable usb Maroc

Présentation

Arduino Leonardo est  basée sur le microcontrôleur ATmega32u4. Elle peut être facilement programmable et peut être utilisée pour une variété de projets électroniques.

Il est équipé de deux rangées de connecteurs, appelées headers, qui permettent de connecter facilement des modules d’extension tels que des capteurs, des afficheurs ou des moteurs.

Ces headers sont situés sur le bord supérieur et inférieur de la carte, et sont identifiés par des marques qui indiquent le numéro de broche associé.

Les headers supérieurs comprennent 14 broches numériques et 6 broches analogiques. Les broches numériques peuvent être utilisées pour lire des signaux logiques (0 ou 1) ou pour envoyer des signaux à d’autres périphériques.

Les broches analogiques permettent de mesurer des signaux analogiques tels que la tension ou la résistance.

En outre, la carte dispose également de plusieurs broches spéciales, dont deux pour la communication série (TX et RX), deux pour l’alimentation (VCC et GND) et une pour la programmation (RESET). Les broches VCC et GND peuvent être utilisées pour fournir une alimentation à d’autres modules d’extension connectés à la carte.

Le microcontrôleur ATmega32u4 est équipé d’un port USB qui permet de connecter la carte à un ordinateur pour la programmer et la contrôler. La carte Arduino Leonardo utilise un protocole de communication série pour communiquer avec l’ordinateur, ce qui permet de programmer la carte avec une grande variété de langages de programmation.

Package

Le Arduino Leonardo est disponible en deux versions : avec ou sans connecteurs, celle-ci dispose des connecteurs Headers.

Applications et projets Arduino Leonardo avec Headers

1. Contrôle de la consommation d’énergie
2. Automatisation de processus industriels
3. Surveillance de la maintenance préventive
4. Surveillance de l’environnement et de la sécurité
5. Contrôle de l’irrigation dans l’agriculture
6. Mesure et surveillance de la qualité de l’eau
7. Systèmes de contrôle d’accès
8. Contrôle de la circulation et du stationnement
9. Systèmes de suivi et de localisation en temps réel
10. Contrôle des drones et des robots mobiles
11. Systèmes de contrôle de la chaîne d’approvisionnement
12. Contrôle et surveillance de l’équipement médical
13. Contrôle de la sécurité dans les bâtiments
14. Surveillance des systèmes de transport et de logistique.

Les spécifiques techniques

• Microcontrôleur : ATmega32u4
• Tension de fonctionnement : 5V
• Tension d’entrée recommandée : 7-12V
• Tension d’entrée maximale : 20V
• Courant continu par broche : 40 mA
• Courant continu pour les broches 3, 5, 6, 9, 10, et 11 : 50 mA
• Courant continu pour la broche 13 : 30 mA
• Courant continu total pour toutes les broches : 200 mA
• Courant continu pour le régulateur de tension : 800 mA
• Courant continu maximal pour le port USB : 500 mA
• Flash : 32 Ko (dont 4 Ko utilisés par le bootloader)
• SRAM : 2.5 Ko
• EEPROM : 1 Ko
• Fréquence d’horloge : 16 MHz
• Connecteurs : headers à 2 rangées (supérieure et inférieure) de 15 broches chacune
• Broches numériques : 14 (dont 6 avec PWM)
• Broches analogiques : 6
• Broches spéciales : TX, RX, RESET, VCC, GND
• Interface de programmation : USB
• Longueur : 68.6 mm
• Largeur : 53.4 mm
• Poids : 20 g

Documentation Arduino Leonardo :

http://arduino.cc/en/Main/ArduinoBoardLeonardo

Téléchargez le logiciel Arduino :

http://arduino.cc/en/Main/Software

Documentation ATMEL ATmega32U4 :

http://www.atmel.com/devices/atmega32u4.aspx?tab=documents

Guide pour débuter avec la carte Arduino Leonardo : http://arduino.cc/en/Guide/ArduinoLeonardo.

Vidéo descriptif :
