Capteur de particules de fumée de poussière PM2.5

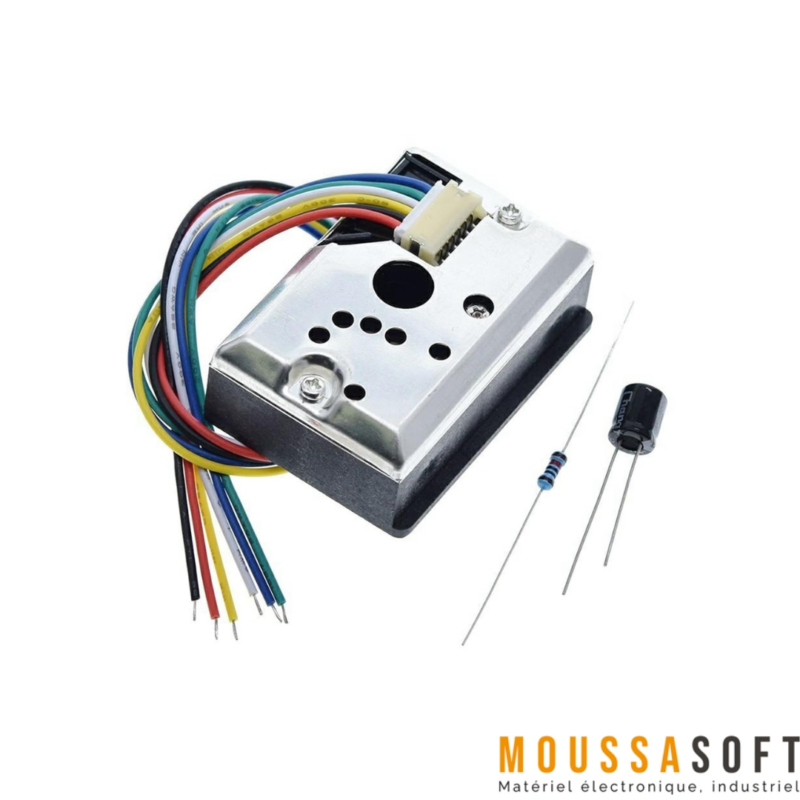

PM2.5 GP2Y1014AU0F Capteur de particules de fumée de poussière

Le capteur GP2Y1014AU0F est un module compact et performant conçu pour détecter les particules fines comme la poussière et la fumée. Idéal pour les applications de surveillance de la qualité de l’air, ce capteur est largement utilisé dans les purificateurs d’air, les climatiseurs et les dispositifs IoT. Grâce à sa haute sensibilité et sa faible consommation énergétique, il offre une solution efficace et fiable pour analyser l’environnement.

Caractéristiques Principales

Principe de Fonctionnement

Le capteur fonctionne sur le principe de la diffusion de la lumière infrarouge. Une diode émettrice infrarouge et un phototransistor sont disposés en diagonale à l’intérieur du module. Lorsque l’air contenant des particules de poussière pénètre dans la chambre du capteur, ces particules diffusent la lumière infrarouge vers le photodétecteur. L’intensité de la lumière diffusée est proportionnelle à la concentration de particules présentes dans l’air.

Spécifications Techniques

• Alimentation : 5 V typique (7 V max)
• Consommation : 11 à 20 mA max
• Sensibilité : 0,5 V pour 0,1 mg/m³
• Plage de détection : Particules de 0,8 microns et plus
• Température de fonctionnement : -10 à +65 °C
• Dimensions : 46 x 30 x 17,6 mm
• Poids : 17 g

Interface

Le GP2Y1014AU0F fournit une sortie analogique proportionnelle à la densité de poussière détectée, facilitant son intégration avec des microcontrôleurs tels qu’Arduino ou Raspberry Pi. Pour une utilisation avec Raspberry Pi, un convertisseur analogique-numérique (ADC) est nécessaire, car la carte ne dispose pas d’entrée analogique native.

Applications

• Purificateurs d’air : Détection de la qualité de l’air pour optimiser le processus de purification.
• Climatiseurs : Surveillance des particules en suspension pour améliorer la qualité de l’air intérieur.
• Moniteurs de qualité de l’air : Appareils portables ou fixes pour mesurer la concentration de particules fines (PM2.5) dans l’environnement.

Avantages

• Haute sensibilité : Capable de détecter des particules aussi petites que 0,8 microns, y compris la fumée de cigarette.
• Faible consommation d’énergie : Adapté aux appareils fonctionnant sur batterie.
• Compact et léger : Facile à intégrer dans divers dispositifs électroniques.

Intégration avec Arduino

Le GP2Y1014AU0F peut être facilement interfacé avec une carte Arduino pour créer un analyseur de qualité de l’air. Un guide détaillé est disponible pour aider à l’intégration, incluant les schémas de connexion et le code source nécessaire.
