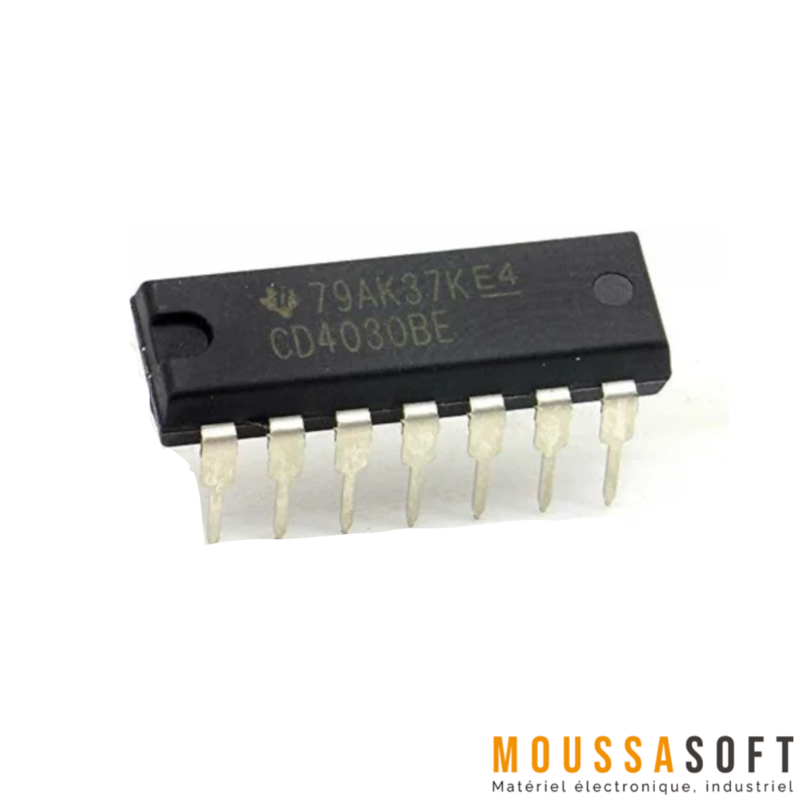

CD4030 Circuit Logique 4 Portes XOR 2 Entrées

CD4030 Circuit Logique 4 Portes XOR 2 Entrées – Description Longue

Le CD4030 est un circuit logique CMOS à quatre portes XOR (OU Exclusif) avec deux entrées par porte. Ce composant est essentiel dans la conception électronique numérique, particulièrement dans les applications nécessitant des opérations logiques exclusives. Ce produit est connu pour sa capacité à effectuer des opérations logiques basiques mais essentielles dans divers systèmes numériques.

Caractéristiques Techniques Principales de CD4030

• Tension d’alimentation : 3V à 15V
• Température de fonctionnement : -55°C à +125°C
• Courant de sortie : 8.8 mA maximum
• Consommation de courant à 5V : 1 µA
• Délai de propagation : 60 ns @ 15V
• Capacité de sortie basse : 0.04 µA typique @ 25°C
• Capacité de sortie haute : 0.04 µA typique @ 25°C
• Nombre total de portes XOR : 4

Fonctions Principales CD4030 :

Le CD4030 est utilisé dans la réalisation d’opérations logiques exclusives entre deux entrées. Voici quelques-unes de ses fonctions principales :

• Opération XOR : Réalise la fonction OU Exclusif, où la sortie est élevée seulement si une des entrées est élevée.
• Combinaison et comparaison : Utilisé pour comparer différents bits de données dans divers circuits numériques.
• Design de circuits arithmétiques : Essentiel pour les additionneurs et soustracteurs binaires.
• Implémentation dans les circuits de cryptage : Utilisé dans la génération et l’analyse de clés cryptographiques.

Cas d’Utilisation

Le CD4030 est souvent employé dans divers systèmes et applications électroniques. Voici quelques exemples d’utilisation :

• Conception de circuits arithmétiques : Additionneurs parallèles et série, soustracteurs binaires.
• Systèmes de communication : Pour effectuer des vérifications et manipulations de bits dans la transmission et la réception des données.
• Circuits de test logique : Utilisé dans les bancs de test pour vérifier le bon fonctionnement des composants et circuits.
• Cryptographie : Implémenté pour générer et vérifier des codes cryptographiques dans des systèmes de sécurité.
