CD4077 Circuit Logique 4 Portes XNOR

CD4077 Circuit logique 4 Portes XNOR Exclusive NOR

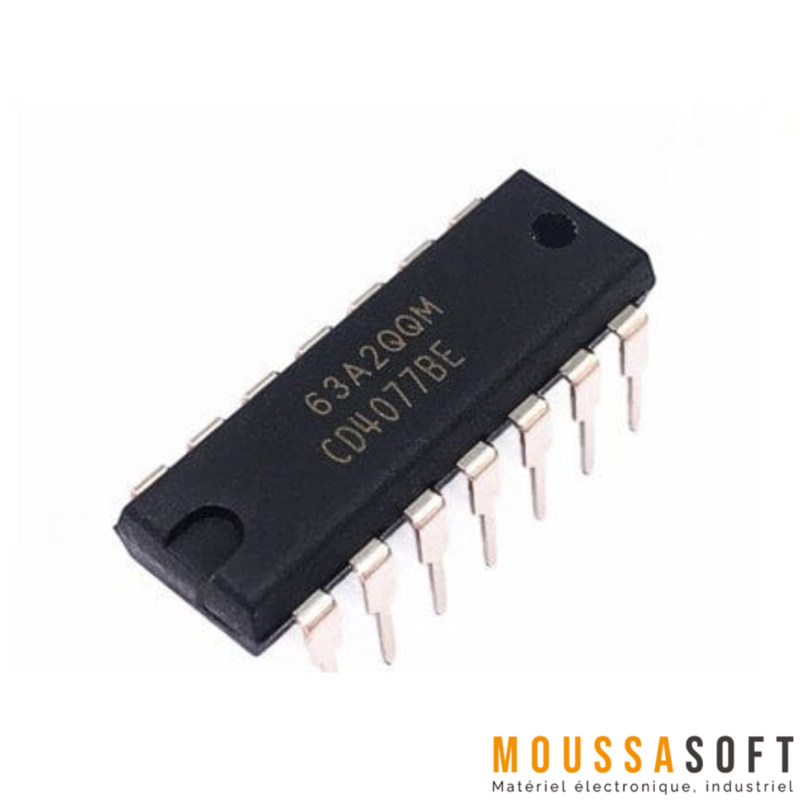

Le CD4077 est un circuit logique comportant 4 portes XNOR, circuit intégré CMOS de la famille des 4000 séries, offrant quatre portes logiques EXCLUSIVE-NOR (XNOR) à deux entrées. Chaque porte XNOR génère une sortie élevée uniquement lorsque les deux entrées sont égales, ce qui en fait un composant essentiel pour les comparateurs logiques, les générateurs de parité et les circuits arithmétiques.

Caractéristiques Techniques Principales

• Type de Circuit : 4 portes XNOR (Exclusive NOR)
• Nombre d’Entrées : 2 par porte
• Tension d’Alimentation : 3V à 15V
• Température de Fonctionnement : -55°C à 125°C
• Temps de Propagation : Typiquement 60 ns à 10V
• Impédance d’Entrée : Haut niveau (Mégohms)

Fonctions Primaires

Le CD4077 réalise des opérations logiques qui vérifient l’égalité entre deux entrées binaires par porte. Si les deux entrées sont identiques (00 ou 11), la sortie sera à l’état haut (1). Sinon, la sortie sera à l’état bas (0). Ce comportement est essentiel pour des fonctions comme la comparaison de bits, la parité, et l’exécution de certaines opérations arithmétiques et logiques dans des circuits numériques.

Cas d’Utilisation

Grâce à sa capacité à effectuer des comparaisons binaires précises, le CD4077 est grandement utilisé dans diverses applications technologiques. Voici quelques exemples courants :

• Systèmes de Parité : Vérification et génération de bits de parité pour la détection d’erreurs dans la transmission de données
• Comparateurs de Bits : Comparaison de deux bits pour des décisions logiques ou arithmétiques dans des processeurs et unités arithmétiques
• Contrôle Industriel : Utilisation dans des circuits logiques pour des routines de contrôle et d’optimisation
• Applications Éducatives : Comprendre les principes de base des opérations logiques et leur application dans les circuits électroniques
