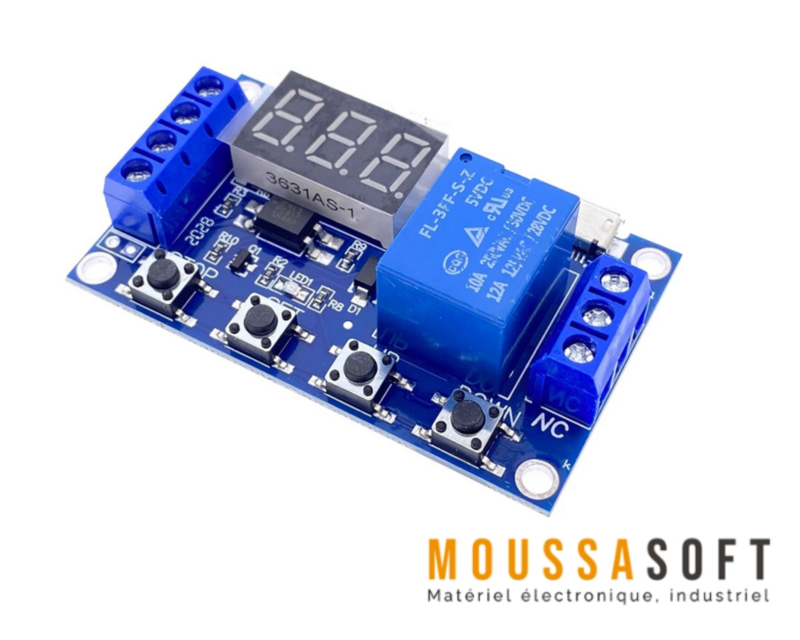

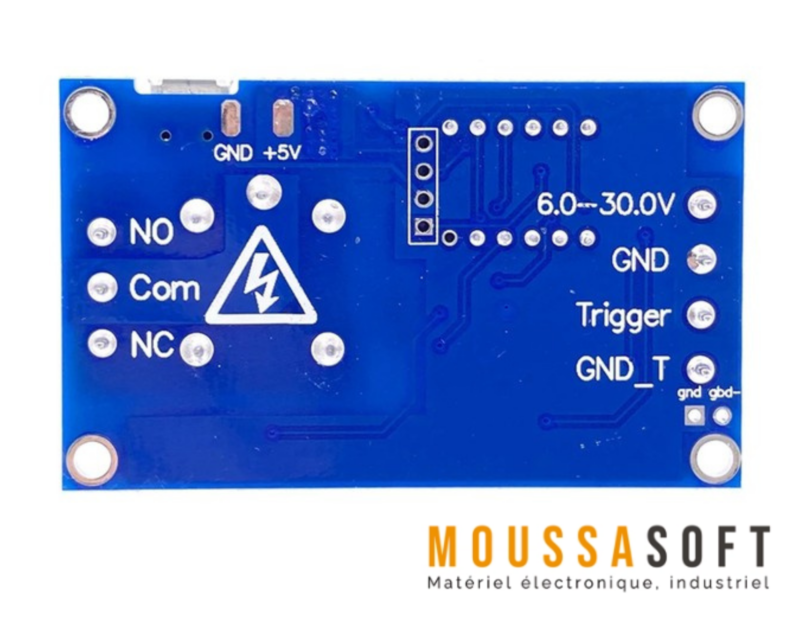

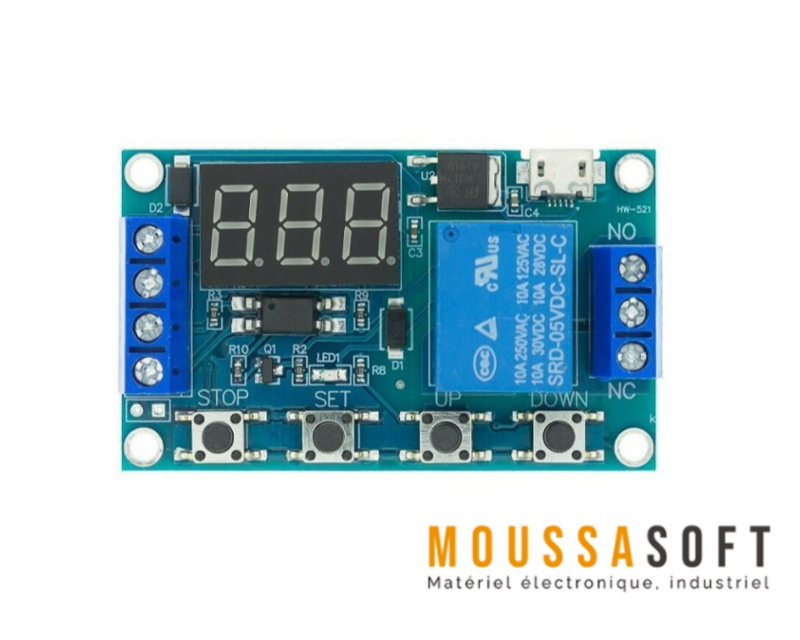

Relais Temporisé HCW-M421est un appareil de contrôle de la mise en marche ou l’arrêt de dispositifs électriques. Il fonctionne avec une large plage de tensions d’alimentation allant de 6V à 30V DC et peut également être alimenté via une connexion micro USB 5V pour plus de commodité.
Relais temporisé HCW-M421 est un module à retardement à un canal alimenté par une source de 5V via un connecteur Micro USB. HCW-M421 offre une temporisation réglable pour contrôler la mise en marche ou l’arrêt d’un appareil électrique. Avec sa taille compacte et son interface simple, il est idéal pour les applications nécessitant un contrôle précis de la temporisation dans les systèmes d’automatisation résidentiels ou industriels. Le HCW-M421 est doté d’un relais de haute qualité offrant une capacité de commutation fiable pour contrôler des charges jusqu’à 5A en courant continu (DC).
Caractéristiques :
– Large plage de tension d’alimentation (6V-30V) avec prise en charge d’une alimentation micro USB de 5V pour plus de commodité.
– Interface claire et simple, facilement compréhensible et répondant à la plupart des besoins en automatisation résidentielle.
– Fonction d’arrêt d’urgence à bouton unique (touche STOP) avec protection contre l’inversion de polarité pour éviter les dommages dus à une connexion incorrecte.
– Mode veille intégré : si aucune opération n’est effectuée pendant 5 minutes, l’écran s’éteint automatiquement et peut être réactivé en appuyant sur n’importe quelle touche.
– Possibilité de configurer différents paramètres tels que OP (temps d’allumage), CL (temps d’extinction) et LOP (nombre de cycles), ces paramètres étant indépendamment sauvegardés.
– Tous les paramètres configurés sont automatiquement sauvegardés et récupérés même en cas de coupure de courant.
– Isolation par optocoupleur pour une meilleure protection contre les interférences, circuit de qualité industrielle pour une durabilité accrue.
– Mode d’opération sélectionnable permettant de choisir parmi plusieurs options de temporisation en fonction de vos besoins spécifiques.
Spécifications :
Spécifications
Détails
Dimensions
6,2 x 3,8 x 1,7 cm
Tension de fonctionnement
6V-30V DC (prise en charge de l’alimentation micro USB 5V)
Source de signal de déclenchement
Déclenchement de niveau élevé (signal de 3V-24V) à la masse du système pour améliorer la capacité de lutte contre les interférences (possibilité de court-circuiter complètement)
Capacité de sortie
Peut contrôler des dispositifs jusqu’à 5A en DC 30V ou AC 220V
Courant de repos
20 mA
Courant de fonctionnement
50 mA
Durée de vie
Plus de 100 000 cycles
Température de fonctionnement
-40 °C à 85 °C
Ce module de relais temporisé HCW-M421 5V à canal unique avec commutateur de cycle offre une solution pratique et efficace pour contrôler les temporisations dans les systèmes d’automatisation résidentiels. Avec sa facilité d’utilisation et ses nombreuses fonctionnalités, il peut être utilisé dans une grande variété d’applications.
Relais temporisé HCW-M421 5V offre plusieurs modes de fonctionnement qui peuvent être sélectionnés en fonction de vos besoins :
P1 :Dans ce mode, un signal de déclenchement allume le relais pendant une durée définie (“OP”) avant de le déconnecter. Pendant cette période, vous disposez de différentes options :
-P1.1 : Si le signal est déclenché à nouveau, il est ignoré.
-P1.2 :Si le signal est déclenché à nouveau, le compteur est réinitialisé.
-P1.3 : Si le signal est déclenché à nouveau, le relais est déconnecté et le compteur s’arrête.
P2 : Dans ce mode, un signal de déclenchement allume le relais pendant une durée définie (“CL”) avant de le désactiver. Une fois la temporisation terminée, le relais est déconnecté.
P3.1 :Dans ce mode, un signal de déclenchement allume le relais pendant une durée définie (“OP”) puis le désactive pendant une durée définie (“CL”). Cette séquence est répétée un nombre de fois défini (“LOP”).
P3.2 :Dans ce mode, aucun signal de déclenchement n’est nécessaire. Le relais s’allume pendant une durée définie (“OP”) puis se désactive pendant une durée définie (“CL”). Cette séquence est répétée un nombre de fois défini (“LOP”).
P4 :Ce mode permet la fonction de maintien du signal. Lorsque le signal est déclenché, le compteur est réinitialisé et le relais reste allumé. Lorsque le signal disparaît, le relais s’éteint à la fin de la durée définie (“OP”). Si un autre signal est déclenché pendant la temporisation, le compteur est réinitialisé.
