MAX9814 Amplificateur Audio À Microphone

MAX9814 Amplificateur Audio À Microphone

MAX9814 est un amplificateur de microphone électret de haute performance avec contrôle de gain automatique (AGC). Il est conçu pour amplifier les signaux des microphones électret dans des situations où le volume de l’audio n’est pas prévisible.

Applications possibles :

• Reconnaissance vocale
• Casques Bluetooth
• Communicateurs bidirectionnels
• Enregistreurs portables de haute qualité
• Téléphones IP et conférences téléphoniques

Spécifiques techniques

1. Tension d’alimentation : 2,7 V à 5,5 V
2. Courant de fonctionnement : 3 mA
3. Gain automatique : 40 dB, 50 dB ou 60 dB (sélectionnable)
4. Fréquence de réponse : 20 Hz à 20 kHz
5. Rapport attaque/libération programmable : 1:4000 (défaut), 1:2000 ou 1:500
6. Sortie : 2 Vpp max avec un biais de 1,25 V DC
7. Densité de bruit d’entrée faible : 30 nV
8. Distorsion harmonique totale (DHT) : 0,04 % (typique)
9. Tension de polarisation du microphone à faible bruit intégrée : 2 V
10. Température de fonctionnement : -40 °C à +85 °C

La fiche technique

https://www.analog.com/media/en/technical-documentation/data-sheets/max9814.pdf

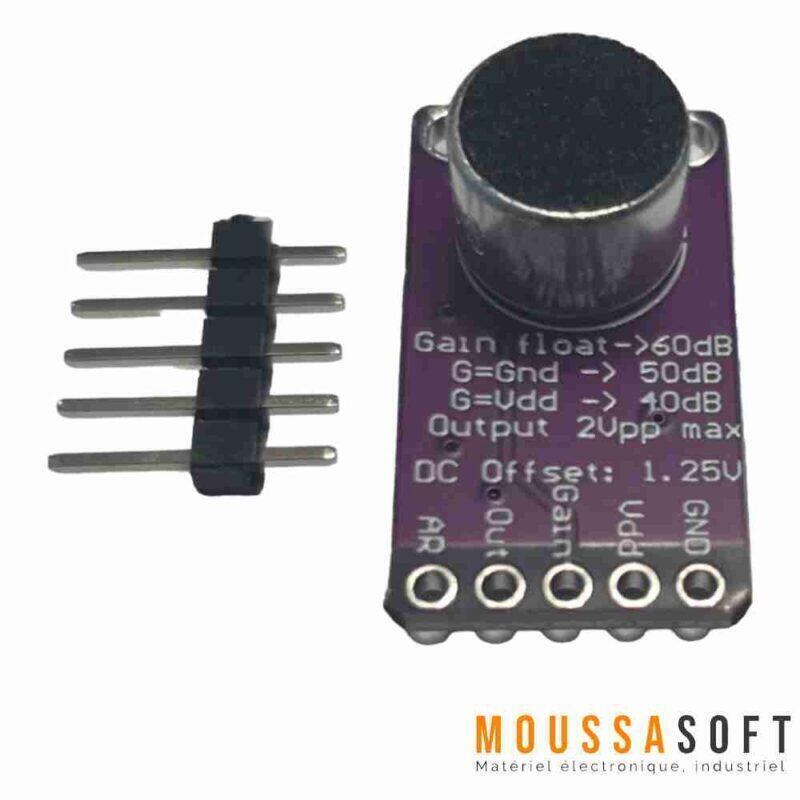

Dimensions et brochage :

Le module MAX9814 est généralement de petite taille, avec 5 broches pour la connexion à d’autres composants électroniques. Les broches sont les suivantes :

• VCC : alimentation du module (2,7 V à 5,5 V)
• GND : masse
• OUT : sortie de données analogiques vers le microcontrôleur
• Gain : ajustement du gain maximum du module
• AR : ajustement de la précision du module

Les avantages du MAX9814 Amplificateur Audio À Microphone

Utilisation du module MAX9814 avec Arduino

Étape 1 : Câblage

• Connectez la broche VCC du module MAX9814 à la broche 3.3V de l’Arduino .
• Connectez la broche GND du module à la broche GND de l’Arduino.
• Connectez la broche OUT du module à une broche d’entrée analogique de l’Arduino (par exemple, A0).

Étape 2 : Configuration du gain et du rapport attaque/libération (optionnel)

• Pour modifier le gain maximum, connectez la broche Gain du module à VCC (pour 40 dB) ou GND (pour 50 dB).
• Pour modifier le rapport attaque/libération, connectez la broche AR du module à VCC (pour 1:2000) ou GND (pour 1:500).

Étape 3 : Programmation de l’Arduino

• Ouvrez l’IDE Arduino et créez un nouveau sketch.
• Dans le code, initialisez la broche d’entrée analogique que vous avez connectée à la broche OUT du module (par exemple, A0).
• Dans la boucle loop(), lisez la valeur analogique de la broche d’entrée à l’aide de la fonction analogRead().
• Vous pouvez ensuite traiter ou afficher la valeur lue, par exemple en l’envoyant vers le moniteur série.
