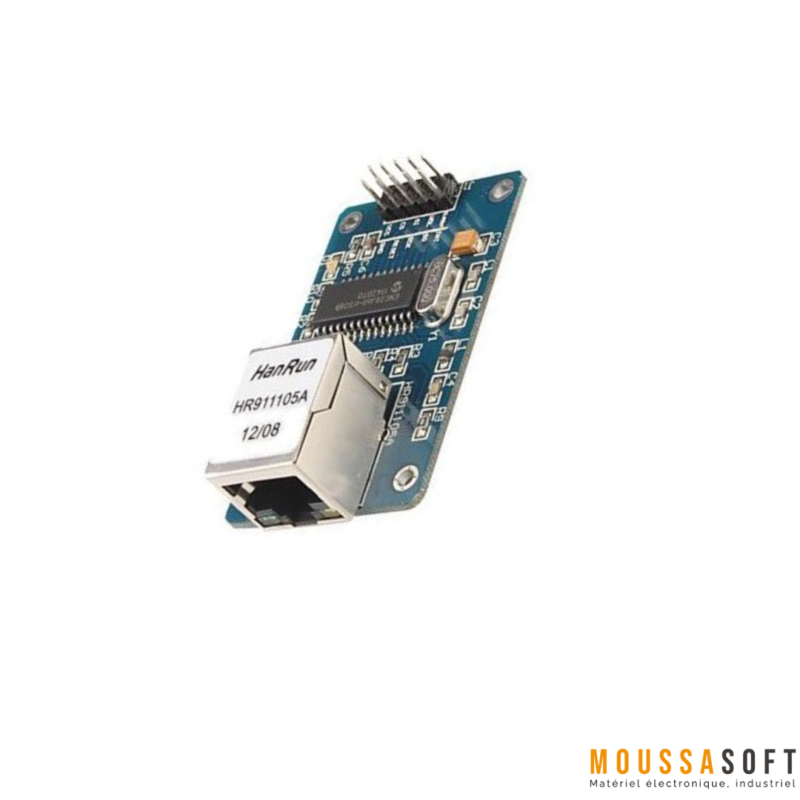

Module Ethernet Réseau LAN ENC28J60

Module Ethernet Réseau LAN ENC28J60:

Description:

Module Ethernet Réseau LAN ENC28J60 contient un circuit intégrer controleur Ethernet ENC28J60 et il sert à  connecter les microcontrôleur avec une interface SPI à Internet .

L’ ENC28J60 est constitué de sept broches fonctionnels

• Interface SPI:est un canal de communication entre le contrôleur et l’ENC28J60 ( permet l’échange de données en série entre les deux);
• Un buffer RAM:sert à stocker les données transmis ou reçus ;
• Le module MAC;
• Le module PHY:Sa fonction est coder et décoder les données analogiques;
• Des registres de control: qui sert à la surveillance et le contrôle de l’ENC28J60 ;
• Une interface de bus qui sert à interpréter les données et les commandes reçues par l’interface SPI;
• L’arbitre pour contrôler l’accès au buffer RAM lorsque les blocs DMA font des demandes ;

Les broches de cet dispositif:

• Vcc:cette broche est l’alimentation du dispositif;
• GND:Il sert à connecter à la masse;
• CS:Il sert à la sélection de la puce (pour l’interface SPI);
• SCK:Il est la broche d’entrée d’horloge de la puce;
• MOSI:est l’entrée des données de l’interface SPI;
• MISO:est la sortie des données de l’interface SPI;
• CLKOUT:est la broche de sortie d’horloge programmable;
• RESET:Il sert à la réinitialisation de la puce (mode bass active);
• ENC-INT:est la broche de sortie d’interruption;
• ENC-WOL:
• SO : Pour l’interface SPI c’est la broche de sortie de données;
• SI : pour l’interface SPI c’est la broche d’entrée de données ;

Les applications du Module Ethernet Réseau LAN ENC28J60 :

• Les équipements de test de laboratoire comme les oscilloscopes et les multimètres;
• Capteur de température et d’humidité Serveur web ENC28J60 Ethernet ;
• Contrôleur de LED par serveur web utilisant le module ENC28J60 ;
• Centre de conception d’applications Ethernet ;
• Il est utilisé l’automatisation industrielle ;
• Ethernet +LCD pour afficher l’adresse IP ;
• Le domaine de la domotique ;
• Le contrôle de la maison ;
• Domaine de sécurité ;
• Projets IoT;

Pour savoir plus concernant le Module Ethernet Réseau LAN ENC28J60 et son utilisation avec l’Arduino :

https://www.moussasoft.com/module-ethernet-enc28j60-arduino

Caractéristique

• Tension d’alimentation : 3.3 V;
• Contrôleur Microchip: ENC28J60;
• Interface : SPI ;
• DMA interne pour une copie rapide de la mémoire ;
• Vitesses d’horloge: jusqu’à 20 MHz;
• Transformateur d’isolement :HR911105A ;
• Contrôleur Ethernet compatible IEEE 802.3 ;
• Une performances stables;
• MAC et PHY 10Base-T intégrés ;
• Transformateur: RJ45;
• Taille:58 x 34 x 17 mm ;
• Oscillateur à cristal: 25Mhz;
• Compatible avec les réseaux 10/100/1000Base-T ;
