Module TM1638 afficheur 8 chiffres avec clavier

Module TM1638 affichage 8 chiffres avec clavier

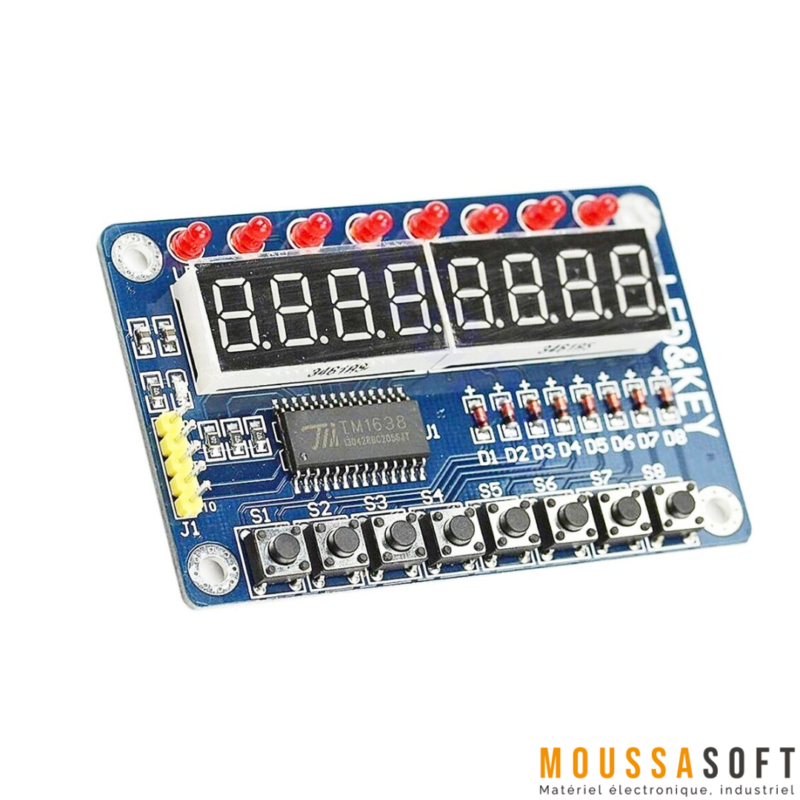

Description du Module TM1638:

Module TM1638 est un circuit intégré dédié au contrôle de commande de LED (affichage à diodes électroluminescentes) et équipé d’une interface de balayage du clavier. Il intègre une interface numérique MCU, un verrou de données, un lecteur de LED et un circuit de balayage du clavier. Ce produit est de qualité fiable, de performances stables et d’une forte résistance aux interférences. Il est principalement utilisé pour les appareils électroménagers (smart water radiateurs, fours à micro-ondes, machines à laver, climatiseurs, cuisinières électriques), décodeurs, balance électronique, compteurs intelligents et autres dispositifs d’affichage numérique à tube ou à LED.

Module TM1638 comporte 5 connecteurs, qui seront branchés à l’Arduino de la façon suivante:

•  VCC va être liée à 5V de l’Arduino;
• GND va être liée à la masse de l’Arduino;
• STB* (strobe) vous devez la liée avec  pin 4 de l’Arduino;
• CLK* (clock)vous devez la liée avec pin 2 de l’Arduino;
• DIO* (digital input output)  vous devez la liée avec pin 3 de l’Arduino;

Caractéristiques Techniques de Module TM1638 :

Video Descriptif:
