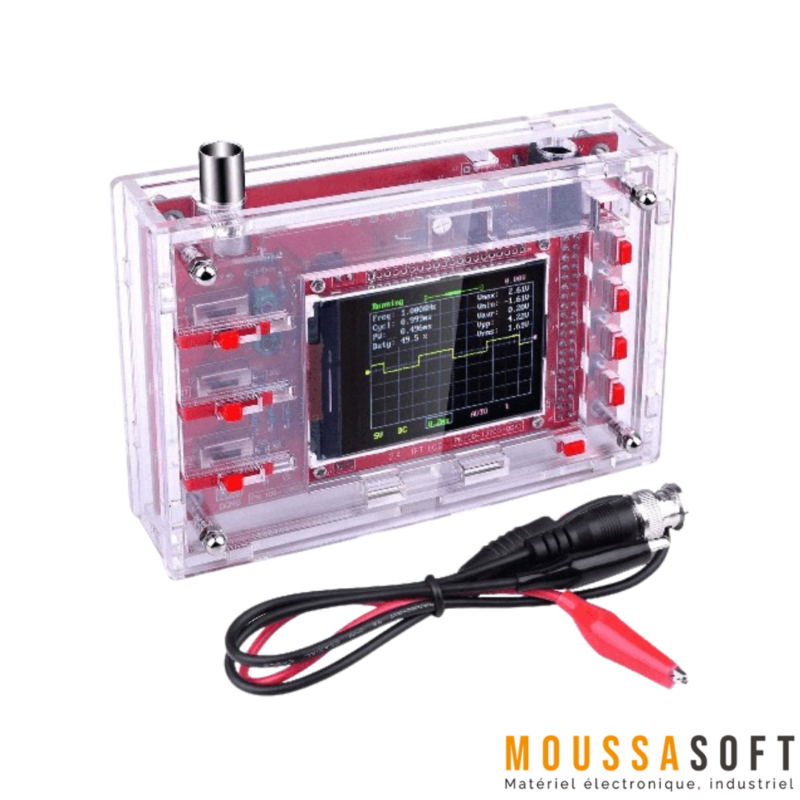

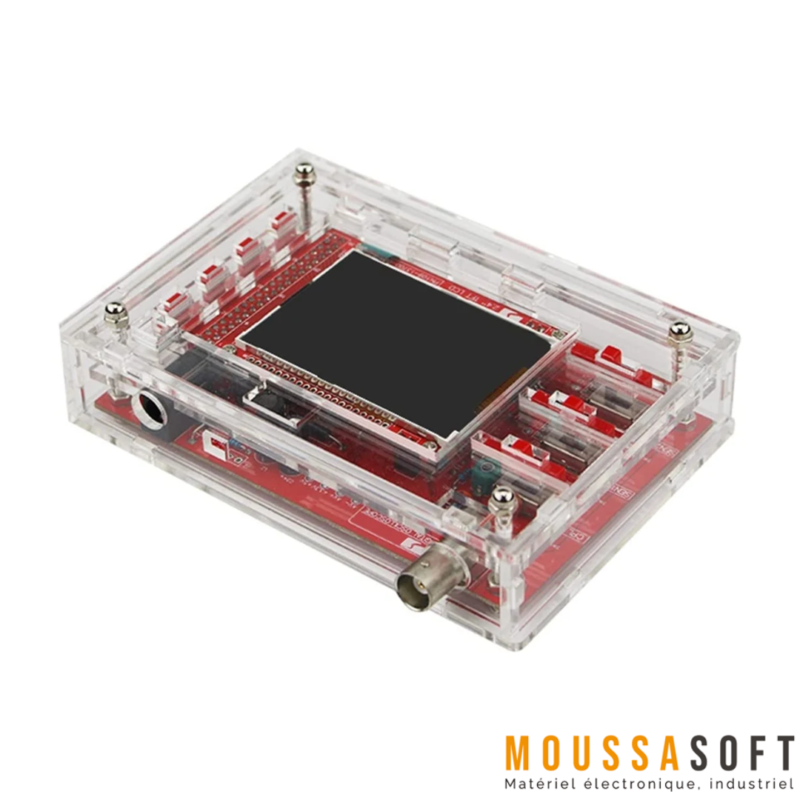

DSO138 mini Oscilloscope avec Boîtier
L’oscilloscope DSO138 est un instrument de mesure qui permet aux utilisateurs de visualiser et d’analyser les signaux électriques. Il est souvent utilisé pour des tâches simples telles que l’observation des formes d’ondes, le dépannage de circuits, et la réalisation d’expériences en électronique.
Caractéristiques principales de l’oscilloscope DSO-138 :
- Fonctionnalité : Il permet aux utilisateurs de visualiser la forme, l’amplitude et la fréquence des signaux électriques, ce qui est essentiel pour diagnostiquer les problèmes dans les circuits.
- Calibration : L’oscilloscope offre des options de calibration pour garantir des mesures précises, en compensant les petites tolérances qui peuvent survenir.
- Modes de Déclenchement : Il propose différents modes de déclenchement (Auto, Normal et Single) pour aider les utilisateurs à capturer des formes d’ondes stables en fonction de conditions spécifiques.
- Facilité d’Utilisation : Le DSO-138 est conçu pour être facile à utiliser, nécessitant une configuration minimale, et il est livré avec des instructions claires pour son fonctionnement.
- Sécurité : Il est destiné à être utilisé dans des environnements secs et comprend des précautions de sécurité pour éviter les dommages dus à des tensions incorrectes et autres dangers potentiels.
Spécifications techniques
- Bande Passante : 0-200 kHz
- Taux d’Échantillonnage Max : 1 MSa/s
- Sensibilité Verticale : 10 mV/div à 5 V/div
- Impédance d’Entrée : 1 MΩ
- Modes de Couplage : AC, DC, GND
- Base de Temps : 10 μs/div à 500 s/div
- Affichage : Écran TFT LCD couleur de 2,4 pouces
- Résolution : 320×240 pixels
- Modes de Déclenchement : Auto, Normal, Single
- Alimentation : 9V DC
- Tension de Fonctionnement : 8-12V
- Dimensions du PCB : 117mm x 76mm
- Poids : Environ 100g
- Plage de Tension d’Entrée : 50V crête à crête
- Précision Verticale : ±3%
- Profondeur de Mémoire : 1024 points
Configuration du Oscilloscope DSO138
1. Configuration de Base :
- Connectez les Sondes :
- Fixez la sonde de l’oscilloscope au terminal d’entrée du DSO-138.
- Connectez la pince de masse de la sonde au point de masse du circuit que vous testez.
- Allumez l’Oscilloscope : Allumez l’oscilloscope en utilisant le bouton d’alimentation.
2. Réglages de Base :
- Ajustez les Réglages de Sensibilité (SEN1 et SEN2) :
- SEN1 : Réglez le premier niveau de sensibilité en fonction de l’amplitude du signal attendu (par exemple, 0,1V pour les signaux faibles, 1V pour les signaux plus forts).
- SEN2 : Réglez le deuxième niveau de sensibilité (X1 pour la mesure directe du signal, X5 pour les signaux amplifiés).
- Sélectionnez le Mode de Couplage (CPL) :
- Mode AC : Utilisez ce mode pour les signaux en courant alternatif, où la composante DC n’est pas importante.
- Mode DC : Utilisez ce mode pour les signaux en courant continu ou pour mesurer le signal total, incluant les composantes AC et DC.
- Mode GND : Utilisez ce mode pour voir une référence de ligne zéro du signal, utile pour identifier la ligne de base de vos mesures.
3. Calibration (Optionnelle mais Recommandée) :
- Connexion du Signal de Test :
- Connectez la pince rouge de la sonde au terminal du signal de test.
- Calibration Initiale :
- Réglez SEN1 sur 0,1V et SEN2 sur X5.
- Réglez le mode de couplage (CPL) sur AC ou DC selon votre préférence.
- Ajustez la base de temps à 0,2ms pour observer la forme d’onde.
- Ajustez le Signal :
- Utilisez un petit tournevis pour ajuster C4 jusqu’à ce qu’un signal stable soit affiché.
- Augmentez SEN1 à 1V et réglez SEN2 sur X1, puis ajustez C6 jusqu’à obtenir une forme d’onde rectangulaire claire.
4. Utilisation du Mode de Déclenchement :
- Sélection du Mode de Déclenchement :
- Mode Auto : L’affichage se met à jour en continu, quel que soit le signal.
- Mode Normal : L’affichage se met à jour uniquement lorsqu’un événement de déclenchement se produit.
- Mode Single : L’affichage capture et maintient la forme d’onde après un seul événement de déclenchement.
- Réglez le Niveau de Déclenchement : Ajustez le niveau de déclenchement pour stabiliser l’affichage de la forme d’onde.
5. Affichage et Analyse des Signaux :
- Ajustez la Base de Temps : Réglez la base de temps en fonction de la fréquence du signal que vous observez.
- Pause et Analyse : Utilisez le bouton “OK” pour arrêter l’affichage et analyser la forme d’onde capturée.
6. Précautions de Sécurité :
- Assurez-vous que le DSO-138 est utilisé dans un environnement sec et évitez de l’exposer à l’humidité.
- Utilisez uniquement les accessoires fournis ou recommandés pour éviter d’endommager l’appareil.
