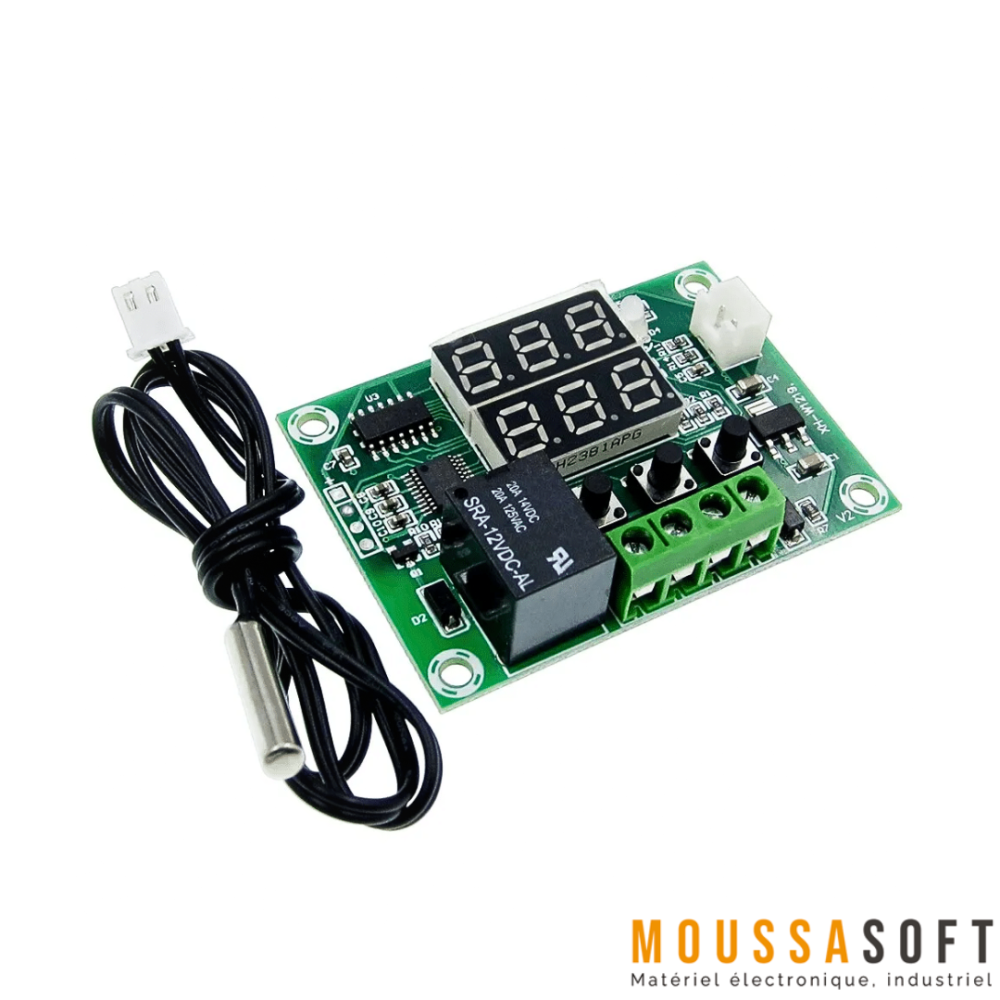

Module de contrôle de température XH-W1219 est un thermostat qui permet de gérer la température dans des applications de chauffage et de refroidissement.
Il inclut deux afficheur qui montre à la fois la température actuelle (affichage rouge supérieur) et la température de déclenchement (affichage vert inférieur).
Le module prend en charge une plage de température allant de -30°C à 110°C avec précision de ±0,1°C, est alimenté par une entrée de 12V DC, et comprend un relais capable de commuter jusqu’à 120VAC à 10A ou 14VDC à 10A.
XH-W1219 thermostat numérique est un contrôleur de température qui dispose d’un système autonome qui permet aux utilisateurs de définir et de surveiller les températures, contrôlant automatiquement l’alimentation des dispositifs connectés en fonction des seuils de température fixés par l’utilisateur.
Ce thermostat est caractérisé par un double affichage à trois chiffres permettant de visualiser à la fois la température actuelle et la température de déclenchement, la possibilité de fonctionner en modes chauffage ou refroidissement, ainsi que l’option de régler divers paramètres tels que l’hystérésis, les limites de température maximale et minimale, et le délai d’activation du relais.
Le module est fourni avec un capteur de température NTC étanche capable de mesurer des températures allant de -30°C à 110°C avec une précision annoncée de 0,1°C.
Spécifications techniques du XH-W1219 Thermostat à Double Afficheur
Caractéristiques maximales du relais (VDC) : 0-14VDC @ 10A
Entrée d’alimentation DC : 12VDC
Courant de fonctionnement (relais inactif) : 40mA (typique)
Courant de fonctionnement (relais activé) : 90mA (typique)
Dimensions (L x l x H) : 60 x 44 x 16mm (2,4 x 1,7 x 0,6 pouces)
Longueur de la sonde de température : 32cm (13 pouces)
Réglage de la température de déclenchement sur le module XH-W1219 :
Appuyez sur le bouton SET :
Appuyez brièvement sur le bouton SET. L’affichage vert commencera à clignoter, indiquant que la température de déclenchement est prête à être ajustée.
Ajustez la température :
Utilisez les boutons + et - pour augmenter ou diminuer la température de déclenchement par paliers de 0,1°C. Maintenir l’un des boutons enfoncé accélère la vitesse de réglage.
Enregistrez la température :
Appuyez à nouveau sur le bouton SET pour enregistrer la température de déclenchement. Sinon, si aucun bouton n’est pressé pendant 5 à 8 secondes, la valeur sera automatiquement enregistrée et l’affichage cessera de clignoter, revenant à l’état de fonctionnement normal.
Les paramètres du XH-W1219 :
P0 (Mode Chauffage/Refroidissement) : Définissez si le relais est activé ou désactivé lorsque la température de déclenchement est atteinte (C pour le mode refroidissement, H pour le mode chauffage).
P1 (Hystérésis) : Définissez la différence de température requise avant que l’état du relais ne change, afin d’éviter les oscillations.
P2 (Température maximale) : Définissez la température de déclenchement maximale autorisée.
P3 (Température minimale) : Définissez la température de déclenchement minimale autorisée.
P4 (Correction de température) : Appliquez un décalage à la température affichée pour la calibration.
P5 (Délai) : Réglez un délai (0-10 minutes) entre l’atteinte de la température de déclenchement et l’activation du relais.
P6 (Alarme) : Définissez un seuil d’alarme de haute température ; le relais se désactive et HHH est affiché lorsque la température dépasse cette limite.
Configuration des paramètres (P0-P6) Thermostat :
Entrez en mode de réglage des paramètres :
Maintenez le bouton SET enfoncé pendant environ 3 secondes. L’affichage rouge supérieur montrera P0, indiquant le premier paramètre, et l’affichage vert montrera la valeur actuelle de ce paramètre.
Faites défiler les paramètres :
Utilisez les boutons + et - pour faire défiler les paramètres disponibles (P0 à P6).
Ajustez les valeurs des paramètres :
Appuyez sur le bouton SET pour sélectionner le paramètre souhaité. La valeur commencera à clignoter, indiquant qu’elle est prête à être ajustée.
Utilisez les boutons + et - pour ajuster la valeur du paramètre.
Enregistrez le réglage du paramètre :
Après avoir ajusté la valeur, appuyez à nouveau sur le bouton SET pour enregistrer le réglage, ou attendez 5 à 8 secondes pour que la valeur soit enregistrée automatiquement.
