RADAR HB100 Capteur de Mouvement /Vitesse sert à la détection des objets en mouvements ,il utilise le principe d’effet Doppler .
L’effet Doppler est un phénomène qu’on peut l’expliquer comme suit , lorsque un objet se déplace ,il émit des ondes qui vont être recever par un récepteur qui est dans notre cas un capteur de mouvement .Si l’objet est proche du récepteur les ondes vont se comprimées(alors la longueur d’onde est diminuée) et leurs fréquence augment, au cas contraire ils vont s’étire et leurs fréquence diminue .
Les avantages d’utilisations de RADAR HB100 Capteur De Mouvement/Vitesse sont:
Il n’a aucun danger pour le corps humain
Sa plage de détection est plus de 20 mètre
Détection sans contact
Il est indépendant des conditions environnementales (Humidité,lumière,température,bruit,poussière)
Le signal de la sortie a une puissance qui est faible
Ses applications:
Les portes automatiques
Surveillance du trafic
Les radars de recules
Alarme instruction de la maison
System d’avertissement de collision
La mesure de la vitesse des véhicules
Les feux de détections
ATM système de contrôle
Si vous allez l’utiliser avec un microcontrôleur par exemple l’Arduino ,vous devez premièrement amplifier le signal de sortie ,vue que le signal a une faible puissance .

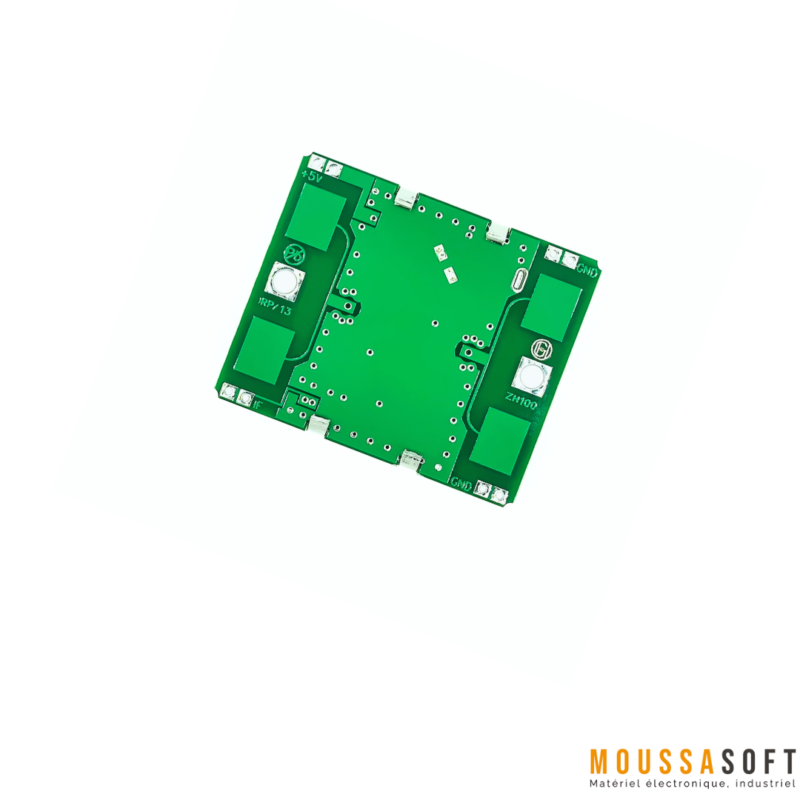

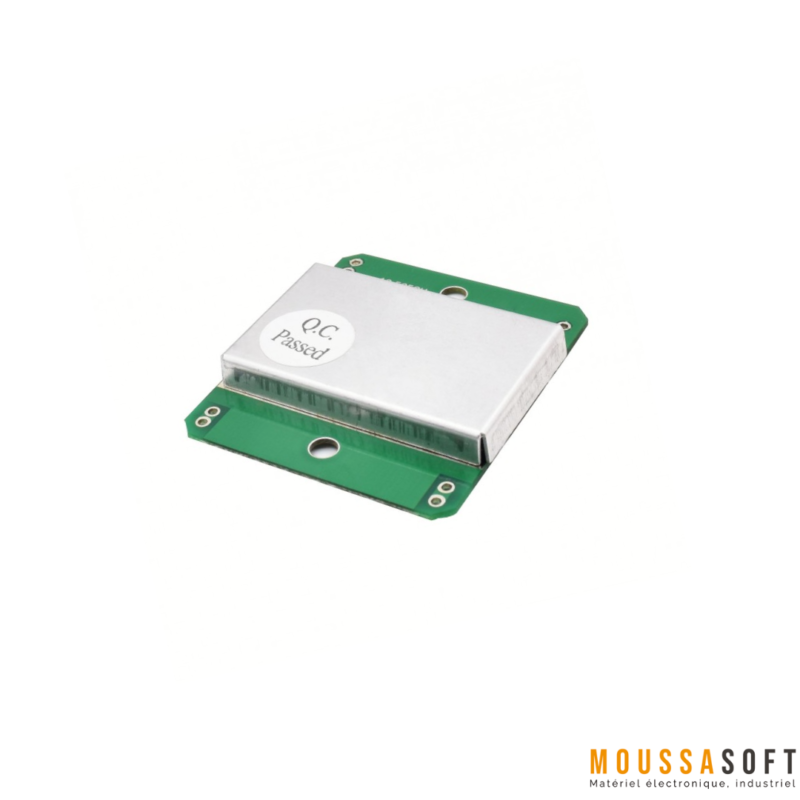

Ce produit comprend un oscillateur de résonateur diélectrique intégré .Sur un côté on trouve deux antennes patch Microstrip .Vous devrez savoir que l’autre côté qui contient le boîtier en aluminium n’est pas la face avant de l’appareil .
La puce HB100 utilise la norme micro-onde 10,525 GHZ .La sortie IF de ce module est particulièrement sensible.
Caractéristiques:
Taille: 37mmx45mmx8mm
Chip: HB100
Tension de travail: 5VDC
Fréquence de transmission de l’émetteur: 10,525 GHz
Précision de réglage de la fréquence de l’émetteur: 3MHz
Puissance de sortie: au moins 13 dBm EIRP
Consommation actuelle: 60mA max, moyenne 37mA
Emission harmonique: <-10dBm
Bande passante du signal: 5uSec
Sensibilité du récepteur: (rapport 10dB S / N) Bande passante 80Hz: -86dBm
