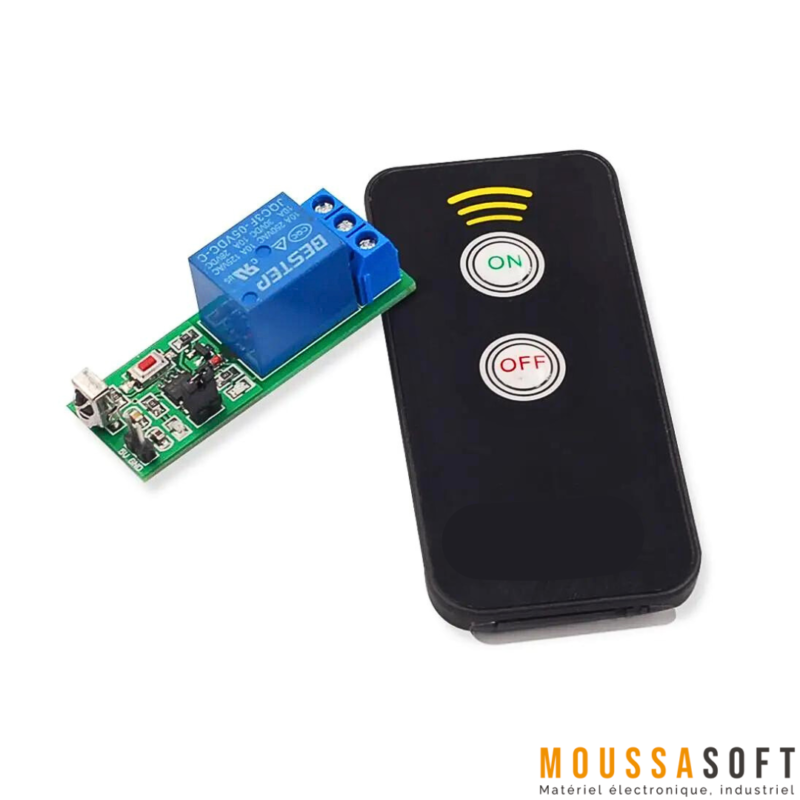

Relais 5v avec Télécommande 1 Canal

Relais 5v avec Télécommande 1 Canal

Description:

Les Relais 5v est un composant qui répond à un signal reçu d’un microcontrôleur comme l’Arduino ou un circuit électronique et pour atteindre la capacité de contrôle de certain appareils , on l’utilise comme lien (par exemple allumer ou éteindre une lamp) entre les circuits électroniques qui sont à faible puissance et les dispositif qui sont à haut puissance .

Le fonctionnement du Relais 5v est comme suite: Il alimente  une bobine par un courant électrique de 5V , puis cette bobine génère un champ magnétique pour attirer les contacts d’interrupteur ,lorsqu’il n’est pas activé un ressort attire le contacts d’interrupteur .

Ce module contient les broches suivant :

• La broche IN : Elle sert à controller le relais ;
• La broche Vcc : Elle est l’alimentation de ce module , pour fonctionner elle a besoin de 5V DC ;
• La broche GND : Elle est utilisée pour lier à la masse ;
• La broche NC : La broche est normalement fermé  ce qui veut dire qu’elle est connecté avec la broche COM , mais si un signal est appliquer à la broche IN , le circuit devient ouvert ;
• La broche NO : La broche est normalement ouverte , mais si nous avez appliquer un signal à la broche IN , la broche COM va avoir une connexion avec la broche NO ;
• La broche COM : Cette broche est connectée à la borne principale de la charge pour la rendre active ;

Les applications du Relais 5v :

• Protection contre les sous-tension et les sur-tension ;
• Commutation avec un courant élevé ;
• Appareils électriques automatiques ;
• Contrôle de la vitesse du moteur ;
• Controller les lumières ;
• Alimentation isolée ;
• Les domotiques ;

Caractéristiques:

• Contrôle signal DC/AC ;
• Tension de fonctionnement : 5 V ;
• Distance de contrôle : jusqu’à 8 mètres ;
• Support différents type de microcontrôleur ;
• Nombre de canal : 1 canal ;
• Chaque canal a une LED d’indication(indicateur de statut LED) ;
• Tension bobine 12V par canal ;
• Le relais a deux contacts normalement fermé et normalement ouvert ;
• Couleur : Bleu pour le module relais et  Noir pour la télécommande ;
• Taille du module : 5,0×2,0x1,8cm ;

Video descriptif de Relais 5v avec Télécommande 1 Canal :
