Shield CNC et imprimant 3D, V4

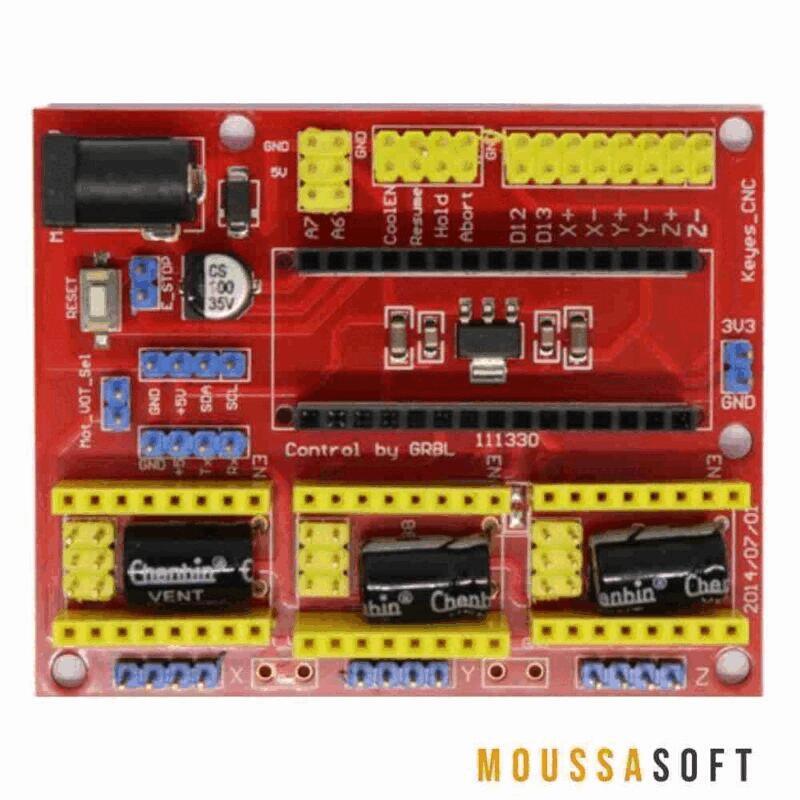

Shield CNC  et imprimant 3D, v4 pour l’Arduino Nano

Description :

Ce module qui se base sur l’Arduino NANO, peut être utilisé comme planche d’extension de pilote pour les machines à graver et les imprimantes 3D. Il dispose au total de 3 emplacements de canal pour les modules de pilote de moteur pas à pas A4988 (non inclus) Pour conduire 3 canaux de moteurs pas à pas. Chaque canal de moteur pas à pas n’a besoin que de 2 ports IO, Ce qui signifie que 6 ports IO suffisent pour gérer 3 moteurs pas à pas. Ce bouclier peut faire un travail rapide pour gérer les moteurs pas à pas dans votre projet.

Caractéristiques :

• Compatible Arduino Nano V3.0
• Compatible firmware GRBL
• 3 ports pour pilotes moteur A4988 ou DRV8825
• Tension d’entrée : 7.5-12V
• Axes pilotables: X,Y,Z
• Version: 4.00
• Pilote de moteur pas à pas 3 axes.
• Compatible avec la machine de gravure laser à micro-entraînement.machine de gravure CNC à trois axes.
• 2A peut être contrôlé dans le moteur pas à pas biphasé à quatre fils.
• Libéré l’interface IO numérique, facile à connecter à d’autres modules, tels que ENDSTOP.
• Libéré l’interface I2C, vous pouvez vous connecter à l’écran LCD I2C ou à un autre module I2C.
• interface d’alimentation cc 5V, entrée de tension 7.5-12V.
